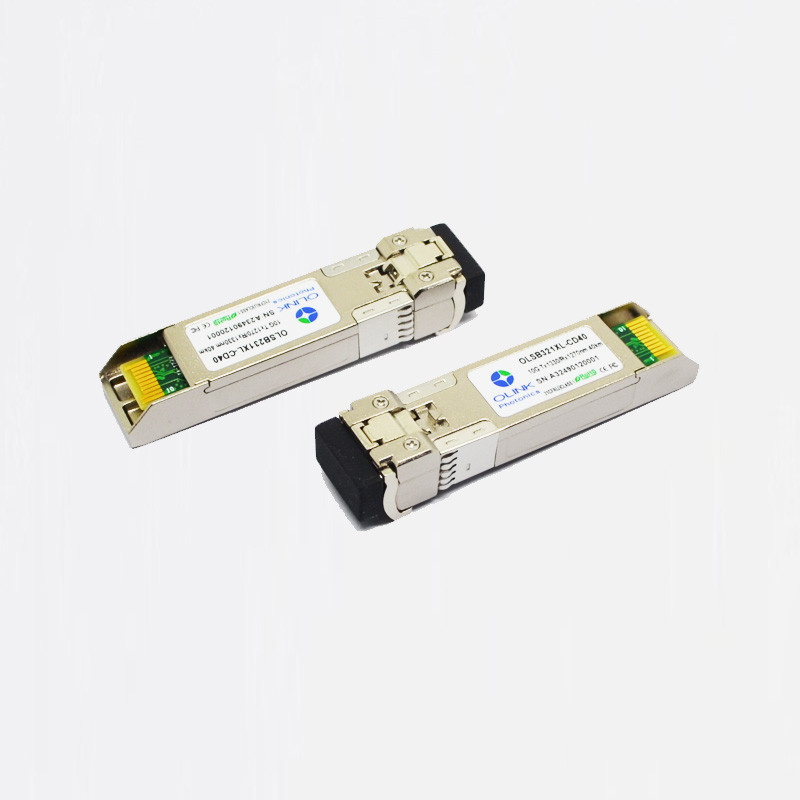

SFP+, 10Gbps, Tweerichtings, 10GBase-BX, SMF, Tx1270/Rx1330nm, 40KM
Generische 10G SFP+ BIDI TX1270/RX1330nm 40km
Deze SFP+-zendontvanger verstrekt productie 10GBase-BX tot 40km over single-mode vezel (SMF) gebruikend een golflengte van 1330nmTx/1270nmRx via een LC-schakelaar. Dit gemakkelijk te installeren, is hete swappable zendontvanger geprogrammeerd, uniek in series vervaardigd en het gegeven-verkeer en de toepassing getest om ervoor te zorgen dat het identiek zal initialiseren en zal presteren. De digitale optische controle (DOM) steun is ook aanwezig om toegang tot werkende parameters in real time te verlenen.
Producteigenschappen
• Sff-8432 en Naleving sff-8472
• Ongekoelde DFB-zender en SPELDontvanger
• Simplexlc-Schakelaar
• Single-mode Vezel
• Hete Pluggable
• Uitstekende ESD Bescherming
• Metaal met Lagere EMI
• Volgzaam en Loodvrije RoHS
Toepassingen
• 10GBase-BX Ethernet
• 8x/10x Fibre Channel
• Toegang, Metro en Onderneming
Elektrokenmerken (BOVENKANT (C) = 0 tot 70 ℃, HOOGSTE =-40 (van I) aan 85 ℃, VCC = 3,13 tot 3,47 V)
| Parameter |
Symbool |
Min. |
Type |
Max. |
Eenheid |
Nota |
| Zender |
| Differentiële gegevensinvoerschommeling |
VIN, PP |
180 |
|
700 |
mVpp |
1 |
| Breng onbruikbaar maken Voltage over |
VD |
Vcc-0,8 |
|
Vcc |
V |
|
| Breng toelaten Voltage over |
VEN |
V |
|
Vee+0.8 |
| Input differentiële impedantie |
Rin |
|
100 |
|
Ω |
|
| Ontvanger |
| De differentiële schommeling van de gegevensoutput |
Vout, pp |
300 |
|
850 |
mVpp |
2 |
| De tijd van de outputstijging en dalingstijd |
RT, Tf |
28 |
|
|
Ps |
3 |
| Beweerd LOS |
VLOS_F |
Vcc-0,8 |
|
Vcc |
V |
4 |
| DE-beweerd LOS |
VLOS_N |
V |
|
Vee+0.8 |
V |
4 |
Nota's:
1. Rechtstreeks verbonden met TX-gegevensinvoerspelden. AC koppeling van spelden in laserbestuurder IC.
2. In differentiële beëindiging 100Ω.
3. 20 – 80%. Gemeten met de Controleraad van de Modulewerking van het systeem en OMA-testpatroon. Het gebruik van vier 1 en vier 0's-opeenvolging in PRBS 9 is een aanvaardbaar alternatief.
4. LOS is een open collectoroutput. Met 4.7kΩ zou moeten worden uitgetrokken – 10kΩ op de gastheerraad. De normale bedrijfsvoering is logica 0; het verlies van signaal is logica 1.
Optische Kenmerken (BOVENKANT (C) = 0 tot 70 ℃, HOOGSTE =-40 (van I) aan 85 ℃, VCC = 3,13 tot 3,47 V)
| Parameter |
Symbool |
Min. |
Type |
Max. |
Eenheid |
Nota |
| Zender |
| Werkende Golflengte |
λ |
1250 |
1270 |
1290 |
NM |
|
| 1310 |
1330 |
1350 |
|
| Ave. (Toegelaten) outputmacht |
BEDEK |
0 |
|
6 |
dBm |
1 |
| De Verhouding van de zij-wijzeafschaffing |
SMSR |
30 |
|
|
dB |
|
| Uitstervenverhouding |
ER |
5 |
|
|
dB |
|
| RMS spectrale breedte |
Δλ |
|
|
1 |
NM |
|
| Stijgings/Daling tijd (20%~80%) |
Tr/Tf |
|
|
50 |
ps |
|
| Verspreidingssanctie |
TDP |
|
|
3.2 |
dB |
|
| Relatief Intensiteitslawaai |
RIN |
|
|
-128 |
dB/Hz |
|
| Output Optisch Oog |
Volgzaam met IEEE 0802.3ae |
| Ontvanger |
| Werkende Golflengte |
λ |
|
1330 |
|
NM |
|
| |
1270 |
|
|
| Ontvangersgevoeligheid |
PSEN2 |
|
|
-15 |
dBm |
2 |
| Het gemiddelde ontvangt Macht |
BEDEK |
|
|
0,5 |
dBm |
|
| Ontvangersreflectiecoëfficiënt |
Rrx |
|
|
-12 |
dB |
|
| LOS beweert |
Pa |
-30 |
|
|
dBm |
|
| LOS DE-beweert |
Pd |
|
|
-18 |
dBm |
|
| LOS Hysterese |
Pd-pa |
0,5 |
|
|
dB |
|
Nota's:
1. De gemiddelde machtscijfers zijn slechts informatief, per IEEE 802.3ae.
2. Gemeten met slechtste ER=6; Ber-12<10>; 231 – 1 PRBS.
