Thuis Productende Optische Zendontvanger van 10G SFP+Duplex van de de Zendontvangermodule 850nm 300m LC van 10gbase-SR 10G SFP+ de Optische

Duplex van de de Zendontvangermodule 850nm 300m LC van 10gbase-SR 10G SFP+ de Optische

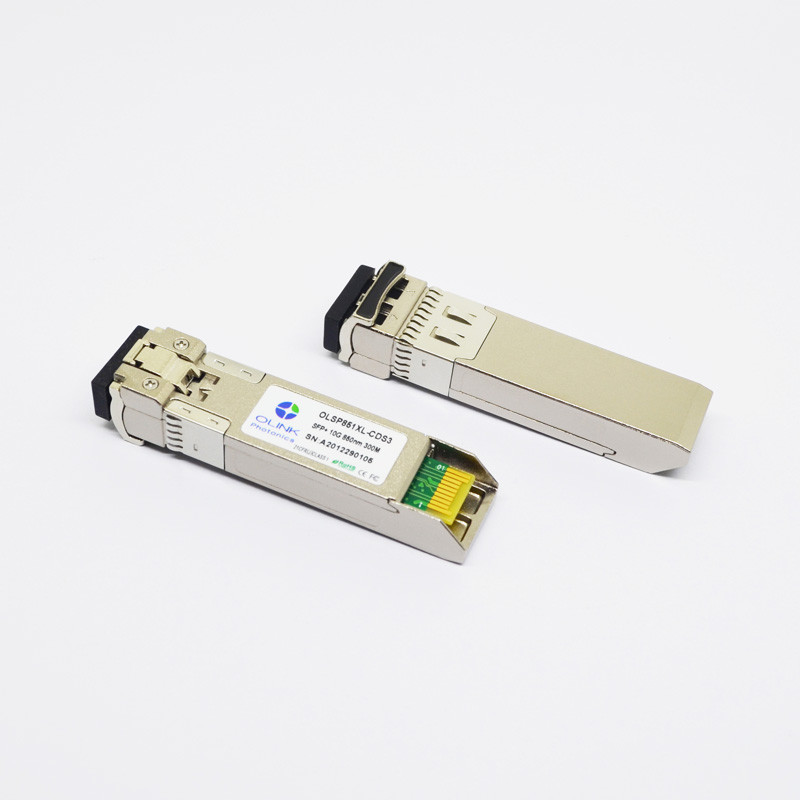

10GBASE-SR 10G SFP+ Optical Transceiver Module 850nm 300m LC Duplex
10GBASE-SR 10G SFP+ Optical Transceiver Module 850nm 300m LC Duplex
Basisinformatie
Plaats van herkomst: Shenzhen China
Merknaam: OLKOPTO
Certificering: RoHS FCC CE GS UL FDA etc
Modelnummer: OLSP851XL-CDS3
Min. bestelaantal: 1PC
Verpakking Details: Individuele pakket of 10pcs/pallet of 20pcs/pallet
Levertijd: 3-5 werkdagen
Betalingscondities: T/T of Netto 30 dagen
Levering vermogen: 80-120k per maand
Contact nu
Vormfactor: SFP+ Compatibiliteit: Aristanetwerken
Datasnelheid: 11.3Gb/s bitrate Golflengte: 850nm
Afstand: 300m Schakelaar: LC duplex
DDM/DOM: Gesteund Vezeltype: MMF
Temperatuur: 0~70 °C TX macht: -7.3~-1dBm
Hoog licht:

de Optische Zendontvanger van 850nm 10G SFP+

,

300m sfp+ optische zendontvanger

,

de Module van 850nm 10G SFP+

Duplex van de de Zendontvangermodule 850nm 300m LC van 10gbase-SR 10G SFP+ de Optische



Zendontvanger van 10gbase-SR SFP+ 850nm 300m LC van SFP-10g-SR van Aristanetwerken de Compatibele





Elektrokenmerken (BOVENKANT (C) =0 tot 70 ℃, HOOGSTE =-40 (van I) aan 85 ℃, VCC = 3,13 tot 3,47 V)

Parameter Symbool Min. Type Max. Eenheid Nota
Zender
Differentiële gegevensinvoerschommeling VINPP 180   700 mVpp 1
Breng onbruikbaar maken Voltage over VD Vcc-0,8   Vcc V
Breng toelaten Voltage over VEN V   Vee+0.8
Input differentiële impedantie Rin   100   Ω
Ontvanger
De differentiële schommeling van de gegevensoutput Vout, pp 300   850 mVpp 2
De tijd van de outputstijging en dalingstijd RT, Tf 28     Ps 3
Beweerd LOS VLOS_F 2   Vcc_HOST V 4
DE-beweerd LOS VLOS_N V   Vee+0.8 V 4



Nota:

1. Rechtstreeks verbonden met TX-gegevensinvoerspelden. AC koppeling van spelden in laserbestuurder IC.

2. In differentiële beëindiging 100Ω.

3. 20 – 80%. Gemeten met de Controleraad van de Modulewerking van het systeem en OMA-testpatroon. Het gebruik van vier 1 en vier 0's-opeenvolging in PRBS 9 is een aanvaardbaar alternatief.

4. LOS is een open collectoroutput. Met 4.7kΩ zou moeten worden uitgetrokken – 10kΩ op de gastheerraad. De normale bedrijfsvoering is logica 0; het verlies van signaal is logica 1.



Absolute Maximumclassificaties

Parameter Symbool Min. Max. Eenheid Nota
Leveringsvoltage Vcc -0.5 4.0 V
Opslagtemperatuur TS -40 85 °C
Relatieve Vochtigheid Relatieve vochtigheid 0 85 %



Nota: De spanning meer dan de maximum absolute classificaties kan permanente schade aan de zendontvanger veroorzaken.



Algemene Werkende Kenmerken

Parameter Symbool Min. Type Max. Eenheid Nota
Datasnelheid DR. 9,953 10.3125 11.3 Gb/s
Leveringsvoltage Vcc 3.13 3.3 3.47 V
Leveringsstroom Icc5     300 mA
Werkende Gevaltemperaturen. Tc 0   70 °C
Ti -40   85



Optische Kenmerken (BOVENKANT (C) =0 tot 70 ℃, HOOGSTE =-40 (van I) aan 85 ℃, VCC = 3,13 tot 3,47 V)

Parameter Symbool Min. Type Max. Eenheid Nota
Zender
Werkende Golflengte λ 810 850 880 NM
Ave. (Toegelaten) outputmacht BEDEK -6   0 dBm 1
Uitstervenverhouding ER 3.5     dB
RMS spectrale breedte Δλ     0,85 NM
Stijgings/Daling tijd (20%~80%) Tr/Tf     50 ps 2
Verspreidingssanctie TDP     2 dB
Output Optisch Oog Volgzaam met IEEE 0802.3ae
Ontvanger
Werkende Golflengte   840 850 860 NM
Ontvangersgevoeligheid (ER=4.5) PSEN1     -11.1 dBm 3
Overbelasting BEDEK     0,5 dBm
LOS beweert Pa -30     dBm
LOS DE-beweert Pd     -12 dBm
LOS Hysterese Pd-pa 0,5     dB



Nota's:

1. Gemeten bij 10.3125b/s met PRBS 231 – 1 NRZ-testpatroon.

2. 20%~80%

3. Onder ER =4.5@ in het slechtste geval 10,3125 Gb/s met PRBS 231 - 1 NRZ-testpatroon voor BER < 1x10="">-12



Toepassingen

●10G basis-SR/SW bij 10.3125G

●10G vezelkanaal

●Andere optische verbindingen
