| Plaats van herkomst: | CHINA |
|---|---|
| Merknaam: | OLKOPTO |
| Certificering: | RoHs, FCC, CE, UL etc |
| Modelnummer: | OLSB541XL-CD80 |
| Min. bestelaantal: | 1 PC |
| Verpakking Details: | Individueel pakket OF 10 PCs-pallet OF 20 PCs-pallet |
| Levertijd: | 3-5 werkdagen |
| Betalingscondities: | T/T of Netto 30 dagen |
| Levering vermogen: | 2k per maand |
| Datasnelheid: | 10Gb/s | Type: | SFP+ |
|---|---|---|---|
| Tx/Rx Golflengte: | 1550/1490nm | Afstand: | 80km |
| Bron: | De gekoelde zender van 1550nm EML, de ontvanger van 1490nm APD | Werkende temperatuur: | 0~70℃ |
| Compatibiliteit: | Multi-Vendor MSA-Compatibel systeem | Toepassing: | ●10.3125Gbps Ethernet ●10gbase-LW bij de optische verbinding van 9.953Gbps ●Other |
| Markeren: | BiDi10g SFP+ Optische Zendontvanger,de Optische Zendontvanger van 1490nm SFP+,BiDi 10gbe sfp+ |
||

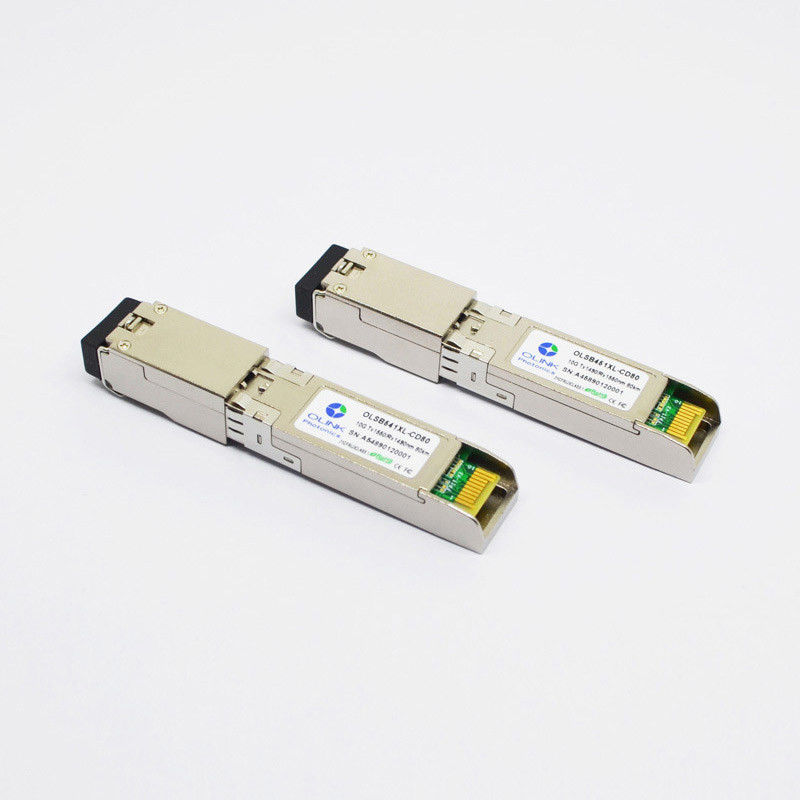

de Optische Zendontvanger van 1550nmTX 1490nmRX 10G SFP+
De Compatibele BiDi SFP+ 1550nmTX/1490nmRX 80km Zendontvanger van Cisco SFP-10g-BX80D
Zeer belangrijke Technische Gegevens
| TX golflengte: | 1490 NM. | De media typen: | Single-Mode Vezel (SMF) |
| RX Wavelenght: | 1550 NM. | Maximumafstand: | 80km |
| Gesteunde Datasnelheid: | 1.0625-10.52 Gbps | Gesteunde Toepassingen: | 10G vezelkanaal (10,52 Gbps), 8G-Vezelkanaal (8,5 Gbps), 4G-Vezelkanaal (4,25 Gbps), 2G-Vezelkanaal (2,125 Gbps), 1G-Vezelkanaal (1,0625 Gbps) |
| Schakelaars: | Dubbele LC | Zendertype: | EML-Laser |
| Minimum die Macht overbrengen: | 0 dB | Ontvangerstype: | APD-Fotodiode |
| Maximum die Macht overbrengen: | 6 dB | Naleving: | Ce, Klasse 1 FDA en iec60825-1 Volgzame Laserveiligheid, RoHS, sff-8431, SFP MSA |
| Ontvangersgevoeligheid: | -21 dBm | Macht: | +3.3V kies voeding uit |
Optische Kenmerken (BOVENKANT (C) = 0 tot 70 ℃, VCC = 3,13 tot 3,47 V)
| Parameter | Symbool | Min. | Type | Max. | Eenheid | Nota |
| Zender | ||||||
| Werkende Golflengte | λ | 1483 | 1490 | 1497 | NM | |
| 1543 | 1550 | 1577 | ||||
| Ave. (Toegelaten) outputmacht | BEDEK | 0 | 6 | dBm | 1 | |
| De Verhouding van de zij-wijzeafschaffing | SMSR | 30 | dB | |||
| Uitstervenverhouding | ER | 8.2 | dB | |||
| RMS spectrale breedte | Δλ | 1 | NM | |||
| Stijgings/Daling tijd (20%~80%) | Tr/Tf | 50 | ps | |||
| Verspreidingssanctie | TDP | 3.2 | dB | |||
| Relatief Intensiteitslawaai | RIN | -128 | dB/Hz | |||
| Output Optisch Oog | Volgzaam met IEEE 0802.3ae | |||||
| Ontvanger | ||||||
| Werkende Golflengte | λ | 1550 | NM | |||
| 1490 | ||||||
| Ontvangersgevoeligheid | PSEN1 | -21 | dBm | 2 | ||
| Overbelasting | BEDEK | -7 | dBm | |||
| LOS beweert | Pa | -40 | dBm | |||
| LOS DE-beweert | Pd | -25 | dBm | |||
| LOS Hysterese | Pd-pa | 0,5 | dB | |||
Nota's:
1. De gemiddelde machtscijfers zijn slechts informatief, per IEEE 802.3ae.
2. Gemeten met slechtste ER=9; Ber-12<10>; 231 – 1 PRBS.
Producteigenschappen
●Steunen 9,95 aan 11.3Gb/s-bitrate
●Hete pluggable SFP+-voetafdruk
●De gekoelde zender van 1490nm EML, de ontvanger van 1550nm APD
●De gekoelde zender van 1550nm EML, de ontvanger van 1490nm APD
●Toepasselijk voor 80km SMF verbinding
●Lage machtsconsumptie, < 1="">
Productomschrijvingen
OLSB541XL-CD80 gebruikt de zender van de hoogste kwaliteitseml Laser met het in werking stellen van bij nominale golflengte de Fotodiodeontvanger van 1490 NM en van 1550 NM APD. Het steunt de optische diagnostiek van DDM/DOM, met verstrek kenmerkende informatie over de huidige exploitatievoorwaarden. OLSB541XL-CD80 werkt in Standaard0°-70°c-temperatuurwaaier en heeft Enige LC-interface. SFP+-steun 1.0625-10.52 Gbps datasnelheid en dergelijke toepassingen zoals 10G-Vezelkanaal (10,52 Gbps)|8G vezelkanaal (8,5 Gbps)|4G vezelkanaal (4,25 Gbps)|2G vezelkanaal (2,125 Gbps)|1G vezelkanaal (1,0625 Gbps).
Toepassing
Area network
Data Center
De Interconnecties van het vezelkanaal over Backbone
De Interconnecties van ondernemingsnetwerken San
andere optische verbindingen
