| Plaats van herkomst: | SZ China |
|---|---|
| Merknaam: | OLKOPTO |
| Certificering: | ISO9001,ISO14001,OHSAS18001 |
| Modelnummer: | OLSQxx4XL-CD10 |
| Min. bestelaantal: | 1pcs |
| Verpakking Details: | Individueel pakket OF 10 PCs-pallet OF 20 PCs-pallet |
| Levertijd: | 3-5 werkdagen |
| Betalingscondities: | TT/Net 30days |
| Levering vermogen: | 80-100K per maand |
| Artikelnummer: | OLSQxx4XL-CD10 | Datasnelheid: | 40g |
|---|---|---|---|
| Transmissieafstand: | 10km | Golflengte: | 1270~1330nm |
| Markeren: | 10km 40G QSFP+ Zendontvanger,de Zendontvanger van 1270nm 40G QSFP+,de zendontvanger van qsfp+ lc |
||

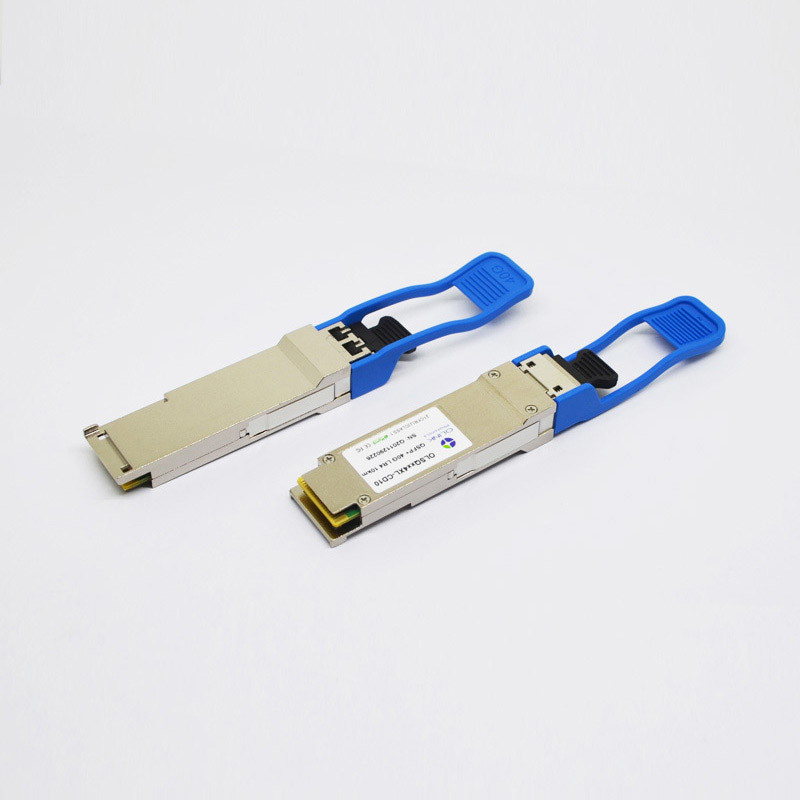

de Zendontvanger van 1270nm 1330nm 10km 40G QSFP+
Jeneverbes Compatibele 40G QSFP+LR4 1270~1330nm 10km DOM van de de Zendontvangermodule van LC Optische
Producteigenschappen
●Van de vier-kanaal de modules full-duplexzendontvanger
●Transmissiedatasnelheid tot 11.2Gbit/s per kanaal
●Tot 10km transmissie van enige wijzevezel
●Lage machtsconsumptie <2>
●Werkende gevaltemperatuur
0°C aan +70°C
●3.3V voedingvoltage
●Volgzame RoHS 6
●Hete Pluggable QSFP-vormfactor
●Enige MPO-schakelaarvergaarbak
●Ingebouwde digitale kenmerkende functie
Toepassingen
●InfiniBand QDR, Ddr en STR
●40G Ethernet
●Merkgebonden Hoge snelheidsinterconnecties
●Datacentrum
Productomschrijvingen
OLSQxx4XL-CD10 van Olinkcom is een vier-Kanaal, Pluggable, Parallelle, Vezeloptische QSFP+-Zendontvanger voor InfiniBand QDR/DDR/SDR, 10G/8G/4G/2G-vezelkanaal. en SAS Toepassingen. De QSFP-full-duplex optische module biedt onafhankelijke 4 aan overbrengt en ontvangt kanalen, elk geschikt voor 10.3Gbps-verrichting voor een complex
datasnelheid die van 40Gbps 10km enige wijzevezel gebruiken. Deze modules worden ontworpen om over de enige systemen van de wijzevezel te werken gebruikend de laserserie van 1310nm DFB. Een kabel van het optische vezellint met een MPO/MTPTM-schakelaar kan in de QSFP-modulevergaarbak worden gestopt. QSFP+ PSM LR4 is één soort parallelle zendontvanger die verhoogde havendichtheid en totale systeemkostenbesparingen verstrekt.
Optische Kenmerken (BOVENKANT (C) = 0 tot 70 ℃, VCC = 3,13 tot 3,47 V)
| Parameter | Symbool | Min. | Type | Max. | Eenheid | Nota |
| Zender | ||||||
| Werkende Golflengte | λc | 1290 | 1310 | 1330 | NM | |
| Ave. outputmacht | BEDEK | -7 | +2.3 | dBm | ||
|
Verschil in lanceringsmacht tussen om het even welke twee stegen (OMA) |
DL | 5 | dB | |||
| Uitstervenverhouding | ER | 3.5 | dB | |||
| Piekmacht, elke steeg | Pp | 4 | dBm | |||
| Verspreidingssanctie, elke steeg | TDP | 3.5 | dB | |||
|
Gemiddelde lanceringsmacht van WEG zender, elke steeg |
POFF | -30 | dB | |||
|
De coördinaten van het oogmasker: X1, X2, X3, Y1, Y2, Y3 |
SPECIFICATIEwaarden 0,23, 0,34, 0,43, 0,27, 0,35, 0,4 |
Klapverhouding = 5x10-5 |
||||
| Ontvanger | ||||||
| Werkende Golflengte | λc | 1310 | NM | |||
| Beklemtoonde ontvangersgevoeligheid in OMA (OLSQ854XM-CDS1) | PSEN1 | -12.5 | dBm | 3 | ||
| Het gemiddelde ontvangt Macht, elke steeg | BEDEK | -11 | +2.4 | dBm | ||
| Ontvangersreflectiecoëfficiënt | Rrx | -12 | dB | |||
| LOS beweert | Pa | -30 | dBm | |||
| LOS DE-beweert | Pd | -15 | dBm | |||
| LOS Hysterese | Pd-pa | 0,5 | dB | |||
Nota's:
1.Measured met conformiteitstest signaleer bij TP3 voor BER = 10-12 Ontvangerskenmerken
Meer details van onze producten:
Hoge Betrouwbare Optische Componenten en Uitstekend Ontwerp
1.DLB laser en SPELDfotodiode
2.Thick gouden Vinger
3.Plating hard Gouden Shell
Rendabele en Betrouwbare Transmissie
Onze Verpakking & Etikettering:
Onze alle modules hebben 3 jaar garantie!
