Productomschrijving

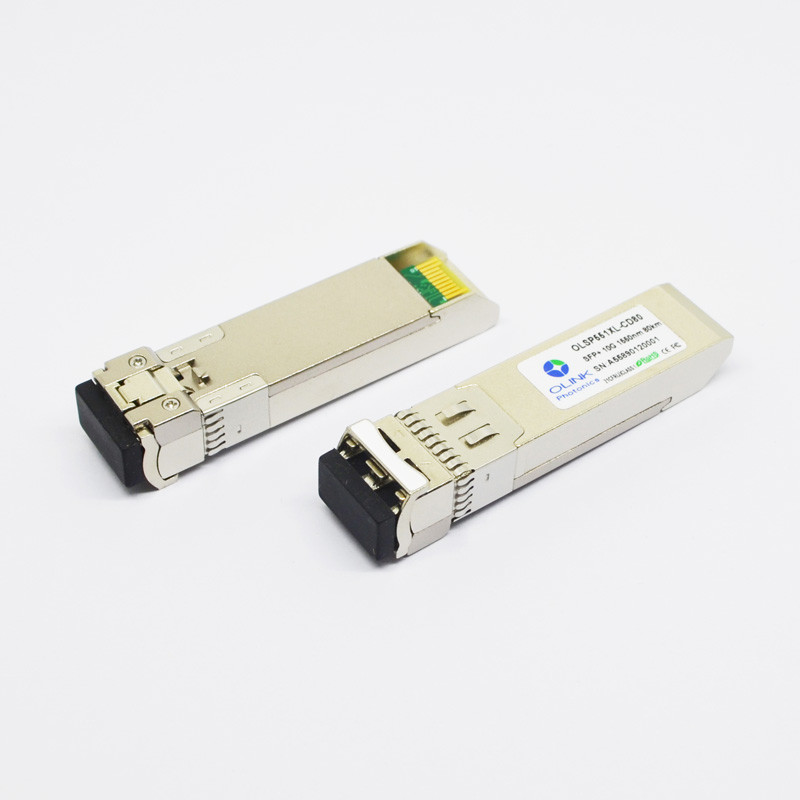

SFP-1080-Zr is een single-mode optische module op lange afstand van 10G SFP+ compatibel met de specificaties 10GBase-Zr.
Het gebruikt een gekoelde EML-laserzender bij 1550nm en een APD-fotodiode. Het lijntarief van zendontvanger is 10.3125Gbps.
Het geteste en gevonden compatibele systeem op diverse 10G Ethernet schakelt om de prestaties ervoor te zorgen.

Eigenschappen
1. Volgzaam met sff-8431 en IEE802.3ae
2. Datasnelheid verkiesbare ≤4.25Gbps of 9.95Gbps aan 11.3Gbps-bitrate
3. Gekoelde EML-zender en APD-ontvanger
4. Verbindingslengte tot 80km
5. Lage Machtsdissipatie

Elektrokenmerken (BOVENKANT (C) = 0 tot 70 ℃, BOVENKANT (I) =--40 tot 85 ℃, VCC = 3,13 tot 3,47 V)

Nota:

1. Rechtstreeks verbonden met TX-gegevensinvoerspelden. AC koppeling van spelden in laserbestuurder IC.

2. In differentiële beëindiging 100Ω.

3. 20 – 80%. Gemeten met de Controleraad van de Modulewerking van het systeem en OMA-testpatroon. Het gebruik van vier 1 en vier 0's-opeenvolging in PRBS 9 is een aanvaardbaar alternatief.

4. LOS is een open collectoroutput. Met 4.7kΩ zou moeten worden uitgetrokken – 10kΩ op de gastheerraad. De normale bedrijfsvoering is logica 0; het verlies van signaal is logica 1.

Optische Kenmerken (BOVENKANT (C) = 0 tot 70 ℃, HOOGSTE =-40 (van I) aan 85 ℃, VCC = 3,13 tot 3,47 V)

Nota's:

1. Gemeten met slechtste ER=9dB

2. PRBS 231 ^{– 1} en BER-12@10.3125G<10>

Toepassingen

●10G-basis-Zr

●10G vezelkanaal

●SONET, SDH-netwerken

●10G Ethernet

Verenigbaarheid

Zendontvanger van de Jeneverbessen kan de Compatibele 10gbase-Zr SFP+ van Olinkcom met de onderstaande Jeneverbessennetwerkapparatuur worden gewerkt.
