Cisco Compatibel ER 40Km single-mode 10G-tarief SFP+ 1550nm

Cisco Compatibel ER 40Km single-mode 10G-tarief SFP+ 1550nm

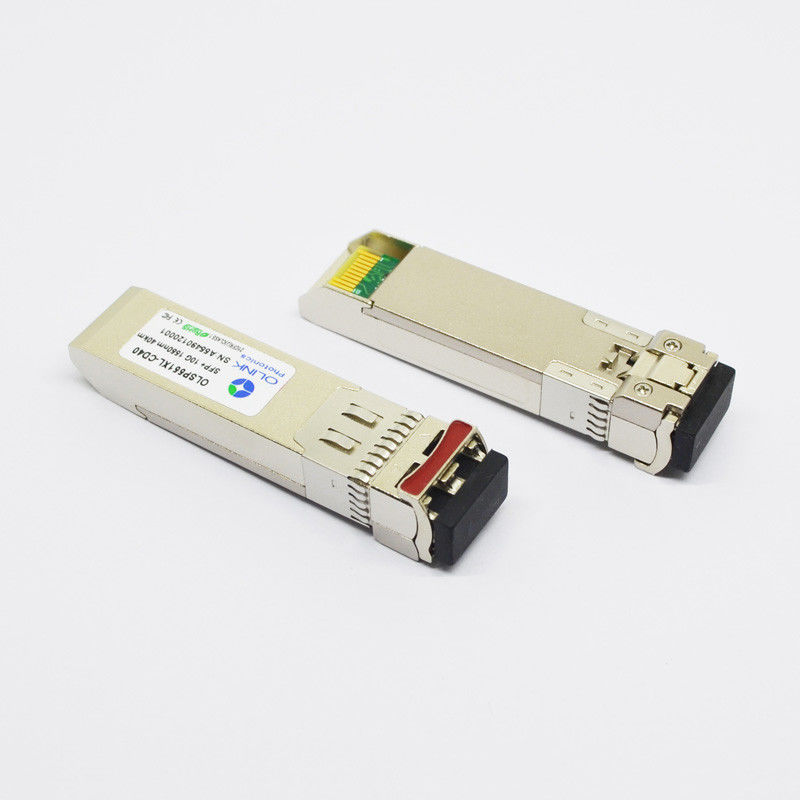

OLSP551XL-CD40 is een single-mode het multi-tariefsfp+ zendontvanger van 10G ER gebruikend 1550nm-golflengte en bereikend tot 40Km afstand op 9/125um-vezel. De module kan voor 10G Ethernet, SONET of SDH-netwerken worden gebruikt.

Producteigenschappen

• De ongekoelde zender van 1550nm DFB, SPELDfotodetector
• Verbindingslengte tot 40km
• Lage Machtsdissipatie, < 1=""> • Werkende Gevaltemperatuur: 0 tot 70 °C
• Enige 3.3V-voeding
• Volgzaam en loodvrije RoHS

Elektrokenmerken (BOVENKANT (C) = 0 tot 70 ℃, HOOGSTE =-40 (van I) aan 85 ℃, VCC = 3,13 tot 3,47 V)

Nota:

1. Rechtstreeks verbonden met TX-gegevensinvoerspelden. AC koppeling van spelden in laserbestuurder IC.

2. In differentiële beëindiging 100Ω.

3. 20 – 80%. Gemeten met de Controleraad van de Modulewerking van het systeem en OMA-testpatroon. Het gebruik van vier 1 en vier 0's-opeenvolging in PRBS 9 is een aanvaardbaar alternatief.

4. LOS is een open collectoroutput. Met 4.7kΩ zou moeten worden uitgetrokken – 10kΩ op de gastheerraad. De normale bedrijfsvoering is logica 0; het verlies van signaal is logica 1.

Optische Kenmerken (BOVENKANT (C) = 0 tot 70 ℃, HOOGSTE =-40 (van I) aan 85 ℃, VCC = 3,13 tot 3,47 V)

Nota's:

1. Gemeten met slechtste ER=5dB

2. PRBS 231 ^{– 1} en ber-12<10>.

Toepassingen

●10GBASE-ER/EW bij 10.3125Gbps

●OTN G.709 OTU1e/2/2e

●4x, de Vezelkanaal van 8x en van 10x 10G

●Andere optische verbindingen

●10G Ethernet

Verenigbaarheid
