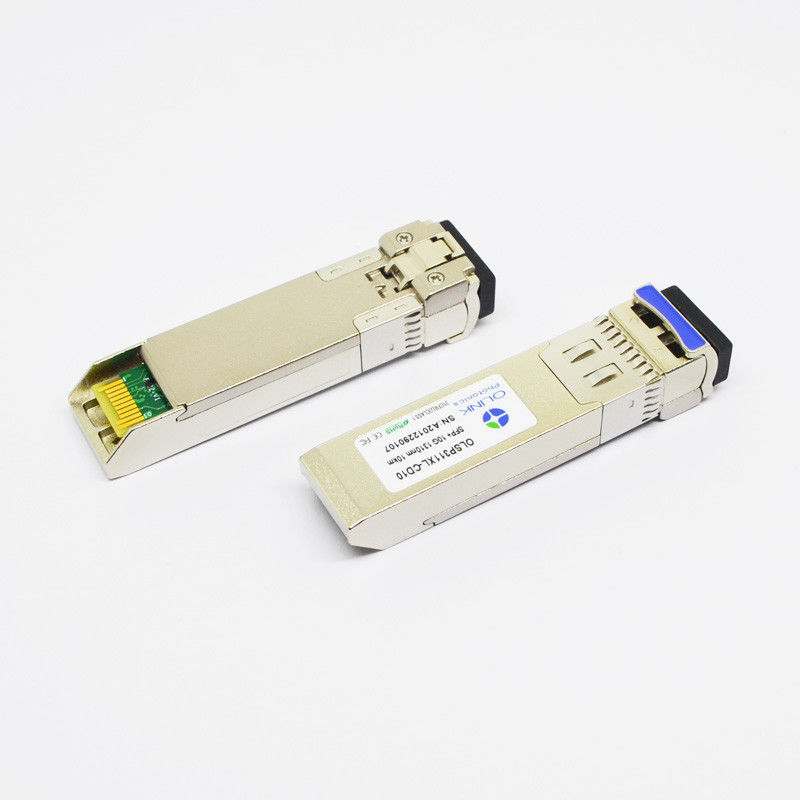

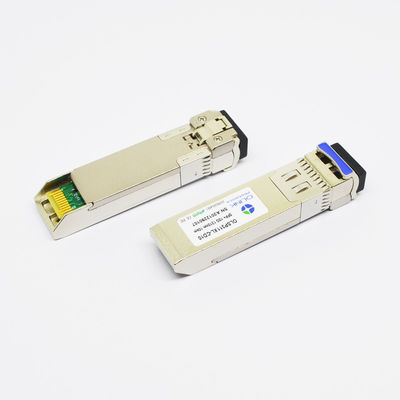

De Zendontvangersmf 1310nm 10km Alcatel Compatibel systeem van 10gbase-LR 10G SFP+
De Compatibele 10gbase-LR SFP+ Zendontvanger SMF 1310nm 10km van Alcatel-Lucent SFP-10g-LR
De compatibele zendontvanger Alcatel-Lucent-LR verstrekt hoge prestaties en een rendabele oplossing de vezelconnectiviteit voor van 10.3125Gbps (10gbase-LR) over single-mode optische kabel. Het is geprogrammeerd geschikt om voor gebruik met de Schakelaars van Alcatel-Lucent 10-Gigabit Ethernet, de toestellen van de Veiligheidsgateway en Netwerkadapters te zijn.
Producteigenschappen
●SFP+ vormfactor volgzaam met SFP+ norm sff-8431 en sff-8461 van MSA
●Heet-Swappable input-output apparatenstoppen in 10 Gigabit Ethernet SFP+ haven
●Digitaal optisch controle (DOM) vermogen voor diagnostiek
●Steunen tot 11.3Gb/s-bitrate
●Het Compatibele systeem van Alcatel
●Tot 10km Bereik
●1310nm golflengte
Optische Kenmerken (BOVENKANT (C) = 0 tot 70 ℃, HOOGSTE =-40 (van I) aan 85 ℃, VCC = 3,13 tot 3,47 V)
| Parameter |
Symbool |
Min. |
Type |
Max. |
Eenheid |
Nota |
| Zender |
| Werkende Golflengte |
λ |
1260 |
1310 |
1355 |
NM |
|
| Ave. (Toegelaten) outputmacht |
BEDEK |
-6 |
|
0 |
dBm |
1 |
| De Verhouding van de zij-wijzeafschaffing |
SMSR |
30 |
|
|
dB |
|
| Uitstervenverhouding |
ER |
4 |
4.5 |
|
dB |
|
| RMS spectrale breedte |
Δλ |
|
|
1 |
NM |
|
| Stijgings/Daling tijd (20%~80%) |
Tr/Tf |
|
|
50 |
ps |
|
| Verspreidingssanctie |
TDP |
|
|
3.2 |
dB |
|
| Relatief Intensiteitslawaai |
RIN |
|
|
-128 |
dB/Hz |
|
| Output Optisch Oog |
Volgzaam met IEEE 0802.3ae |
| Ontvanger |
| Werkende Golflengte |
|
1270 |
|
1600 |
NM |
|
| Ontvangersgevoeligheid |
PSEN2 |
|
|
-14.4 |
dBm |
2 |
| Overbelasting |
BEDEK |
|
|
0,5 |
dBm |
|
| LOS beweert |
Pa |
-30 |
|
|
dBm |
|
| LOS DE-beweert |
Pd |
|
|
-18 |
dBm |
|
| LOS Hysterese |
Pd-pa |
0,5 |
|
|
dB |
|
Nota's:
1. De gemiddelde machtscijfers zijn slechts informatief, per IEEE 802.3ae.
2. Gemeten bij BER minder dan 1E-12, rijtjes. Het maatregelenpatroon is PRBS 231-1 met slechtste ER=4.5@ 10.3125Gb/s.
Digitale Kenmerkende Specificaties
Zendontvangers de van olsp311xl-c (I) D10 kunnen in gastheersystemen worden gebruikt die één van beide intern of extern gekalibreerde digitale diagnostiek vereisen.
| Parameter |
Symbool |
Eenheden |
Min. |
Max. |
Nauwkeurigheid |
Nota |
| Zendontvangertemperatuur |
DTemp-e |
ºC |
-45 |
+90 |
±5ºC |
1,2 |
| Het voltage van de zendontvangerlevering |
DVoltage |
V |
2.8 |
4.0 |
±3% |
|
| Zender bias stroom |
DBias |
mA |
2 |
80 |
±10% |
3 |
| De macht van de zenderoutput |
DTx-macht |
dBm |
-8 |
+2 |
±2dB |
|
| Macht van de ontvangers de gemiddelde input |
DRx-macht |
dBm |
-16 |
0 |
±2dB |
|
Nota's:
1.When die temp.=0~70 ºC in werking stellen, zal de waaier min=-5, Max=+75 zijn
2. Intern gemeten
3. De nauwkeurigheid van de bias stroom van Tx is 10% van de daadwerkelijke stroom van de laserbestuurder aan de laser
Brede Toepassing
●Wijd gebruikt op 10G-schakelaars, routers, servers, NICs en ander transmissiemateriaal
●Geschikt voor datacentrum, onderneming bedradingskast, radio & baseband eenheid en andere milieu's
●10GBASE-LR/LW bij 10.3125Gbps
●10G vezelkanaal
●CPRI en OBSAI
●Andere optische verbindingen
OLSP311XL-CD10 is een Klasse 1 laserproduct. Het voldoet volledig aan de multi-sourcingsovereenkomst (MSA) die het om in alle volgzame platforms van MSA toelaat te werken. OLSP311XL-CD10 moet binnen de gespecificeerde temperatuur en voltagegrenzen worden in werking gesteld. De optische havens van de module zullen met een optische schakelaar of met een stofstop worden geëindigd.
