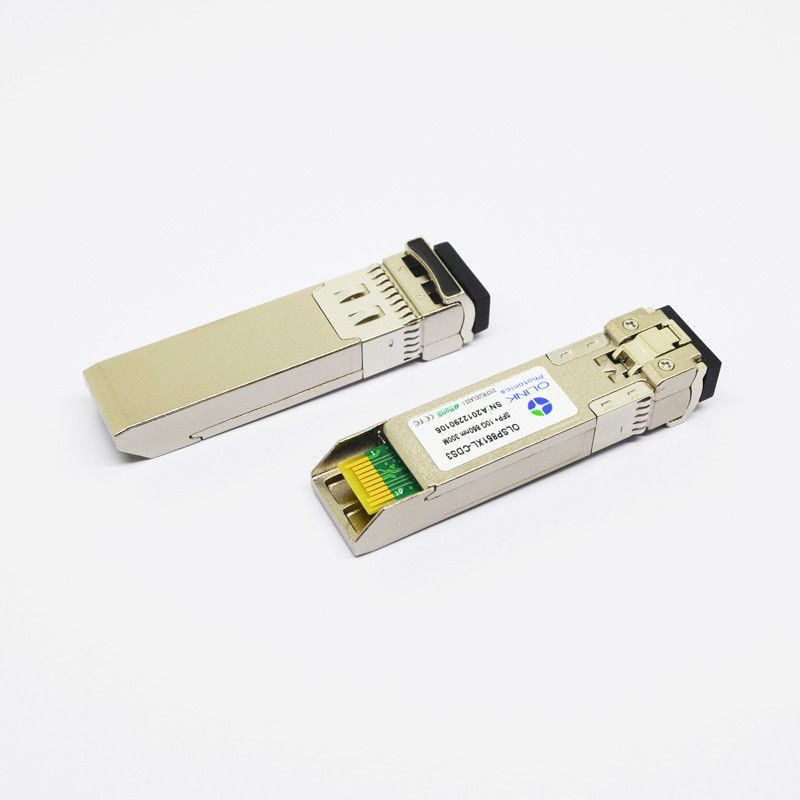

NetAppx6589-r6 Compatibele 10Gb/s 850nm Multi-mode SFP+ Zendontvanger

NetApp X6589-R6 Compatibel olsp851xl-c (I) DS3 is een 10G-multi-mode SFP+ zendontvanger van SR gebruikend 850nm-golflengte en bereikend tot 300m afstand op 50/125um-vezel. De module kan voor 10G Ethernet, SONET of SDH-netwerken worden gebruikt.

Producteigenschappen

• Functioneel identiek aan de zendontvanger van 10GBase-SR SFP+ van NetApp X6589-R6
• Elektrointerface volgzaam aan sff-8431
• 10Gb/s periodieke optische interface volgzaam aan 802.3ae-10gbase-SR
• de zender van 850nm VCSEL, SPELDfotodetector
• Afstand tot 300 meters op de vezel van 10G OM3
• Volgzaam en loodvrije ROHS

Elektrokenmerken (BOVENKANT (C) =0 tot 70 ℃, HOOGSTE =-40 (van I) aan 85 ℃, VCC = 3,13 tot 3,47 V)

Nota:

1. Rechtstreeks verbonden met TX-gegevensinvoerspelden. AC koppeling van spelden in laserbestuurder IC.

2. In differentiële beëindiging 100Ω.

3. 20 – 80%. Gemeten met de Controleraad van de Modulewerking van het systeem en OMA-testpatroon. Het gebruik van vier 1 en vier 0's-opeenvolging in PRBS 9 is een aanvaardbaar alternatief.

4. LOS is een open collectoroutput. Met 4.7kΩ zou moeten worden uitgetrokken – 10kΩ op de gastheerraad. De normale bedrijfsvoering is logica 0; het verlies van signaal is logica 1.

Optische Kenmerken (BOVENKANT (C) =0 tot 70 ℃, HOOGSTE =-40 (van I) aan 85 ℃, VCC = 3,13 tot 3,47 V)

Nota's:

1. Gemeten bij 10.3125b/s met PRBS 231 ^{– 1} NRZ-testpatroon.

2.20%~80%

3.Under ER =4.5@ in het slechtste geval 10,3125 Gb/s met PRBS 231 ^{- 1} NRZ-testpatroon voor BER < 1x10="">-12

Olsp851xl-c van Olinkcom (I) DS3 is hoge prestaties en rendabele een de zendontvangermodule van 10gbase-SR SFP+ omhoog voor 10 Gigabit Ethernet-verbindingen aan 300m over multimode vezel van OM3. De zendontvanger kenmerkt een hoogst betrouwbare de zender en de SPELDfotodetector van 850nm VCSEL in de duplex optische schakelaar van LC. Het voldoet aan de specificaties van SFP+ MSA (sff-8431, sff-8432), 10 Gigabit Ethernet-specificaties (10GBASE-SR/SW per IEEE 802.3ae), en 10G Fibre Channel (1200-mx-Sn-I).

Bovendien, is de zendontvanger van 10gbase-SR SFP+ geïntegreerd met een verbeterde digitale kenmerkende controleinterface (DDMI), die toezicht in real time op het de zendontvangertemperatuur, laser bias huidige, optische macht, de ontvangen optische macht en voltage van de zendontvangerlevering verstrekt.
