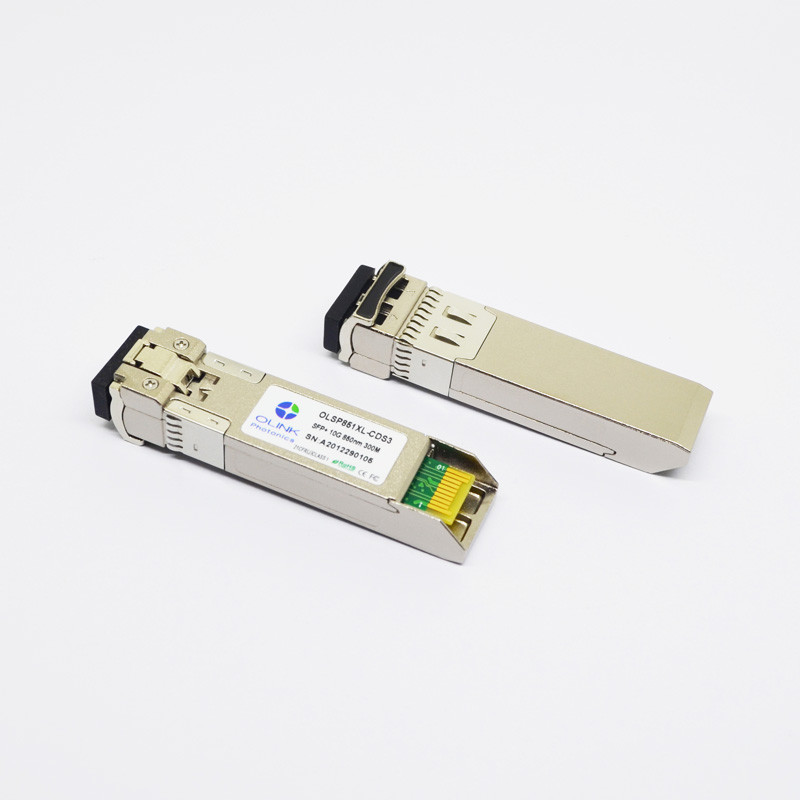

Cisco-Zendontvanger van 10gbase-SR SFP+ 850nm 300m van SFP-10g-SR de Compatibele
Producteigenschappen
●Steunen tot 11.3Gb/s-bitrate
●Duplexlc-schakelaar
●Hete pluggable SFP+-voetafdruk
●de zender van 850nm VCSEL, SPELDfotodetector
●Tot 300m op 50/125um MMF (2000MHZ.KM)
●Lage machtsconsumptie, < 1W="">
●Digitale Kenmerkende Monitorinterface
●Optische interface volgzaam aan IEEE 802.3ae
●Elektrointerface volgzaam aan sff-8431
●Werkende gevaltemperatuur:
Commerical: 0~70°C
Industrieel: - 40 tot 85 °C
Toepassingen
●10G basis-SR/SW bij 10.3125G
●10G vezelkanaal
●Andere optische verbindingen
Productomschrijvingen
Van Olinkcom van olsp851xl-c (I) worden de DS3 Verbeterde Kleine Pluggable SFP+ zendontvangers van de de Vormfactor ontworpen voor gebruik in 10-Gigabit Ethernet over MultiMode vezel. Zij zijn volgzaam met sff-8431, sff-8432 en IEEE 802.3ae 10GBASE-SR/SW. De zendontvangerontwerpen worden voor hoge prestaties en rendabel geoptimaliseerd om klanten te leveren de beste oplossingen voor telecommunicatie en datacom.
Absolute Maximumclassificaties
| Parameter |
Symbool |
Min. |
Max. |
Eenheid |
Nota |
| Leveringsvoltage |
Vcc |
-0.5 |
4.0 |
V |
|
| Opslagtemperatuur |
TS |
-40 |
85 |
°C |
|
| Relatieve Vochtigheid |
Relatieve vochtigheid |
0 |
85 |
% |
|
Nota: De spanning meer dan de maximum absolute classificaties kan permanente schade aan de zendontvanger veroorzaken.
Algemene Werkende Kenmerken
| Parameter |
Symbool |
Min. |
Type |
Max. |
Eenheid |
Nota |
| Datasnelheid |
DR. |
9,953 |
10.3125 |
10,518 |
Gb/s |
|
| Leveringsvoltage |
Vcc |
3.13 |
3.3 |
3.47 |
V |
|
| Leveringsstroom |
Icc5 |
|
|
280 |
mA |
|
| Werkende Gevaltemperaturen. |
Tc |
0 |
|
70 |
°C |
|
| Ti |
-40 |
|
85 |
|
Elektrokenmerken (BOVENKANT (C) =0 tot 70 ℃, HOOGSTE =-40 (van I) aan 85 ℃, VCC = 3,13 tot 3,47 V)
| Parameter |
Symbool |
Min. |
Type |
Max. |
Eenheid |
Nota |
| Zender |
| Differentiële gegevensinvoerschommeling |
VINPP |
180 |
|
700 |
mVpp |
1 |
| Breng onbruikbaar maken Voltage over |
VD |
Vcc-0,8 |
|
Vcc |
V |
|
| Breng toelaten Voltage over |
VEN |
V |
|
Vee+0.8 |
| Input differentiële impedantie |
Rin |
|
100 |
|
Ω |
|
| Ontvanger |
| De differentiële schommeling van de gegevensoutput |
Vout, pp |
300 |
|
850 |
mVpp |
2 |
| De tijd van de outputstijging en dalingstijd |
RT, Tf |
28 |
|
|
Ps |
3 |
| Beweerd LOS |
VLOS_F |
2 |
|
Vcc_HOST |
V |
4 |
| DE-beweerd LOS |
VLOS_N |
V |
|
Vee+0.8 |
V |
4 |
Nota:
1. Rechtstreeks verbonden met TX-gegevensinvoerspelden. AC koppeling van spelden in laserbestuurder IC.
2. In differentiële beëindiging 100Ω.
3. 20 – 80%. Gemeten met de Controleraad van de Modulewerking van het systeem en OMA-testpatroon. Het gebruik van vier 1 en vier 0's-opeenvolging in PRBS 9 is een aanvaardbaar alternatief.
4. LOS is een open collectoroutput. Met 4.7kΩ zou moeten worden uitgetrokken – 10kΩ op de gastheerraad. De normale bedrijfsvoering is logica 0; het verlies van signaal is logica 1.
Optische Kenmerken (BOVENKANT (C) =0 tot 70 ℃, HOOGSTE =-40 (van I) aan 85 ℃, VCC = 3,13 tot 3,47 V)
| Parameter |
Symbool |
Min. |
Type |
Max. |
Eenheid |
Nota |
| Zender |
| Werkende Golflengte |
λ |
840 |
850 |
860 |
NM |
|
| Ave. (Toegelaten) outputmacht |
BEDEK |
-6 |
|
-1 |
dBm |
1 |
| Uitstervenverhouding |
ER |
4 |
4.5 |
|
dB |
|
| RMS spectrale breedte |
Δλ |
|
|
1 |
NM |
|
| Stijgings/Daling tijd (20%~80%) |
Tr/Tf |
|
|
50 |
ps |
2 |
| Verspreidingssanctie |
TDP |
|
|
3.9 |
dB |
|
| Output Optisch Oog |
Volgzaam met IEEE 0802.3ae |
| Ontvanger |
| Werkende Golflengte |
|
840 |
850 |
860 |
NM |
|
| Ontvangersgevoeligheid (ER=4.5) |
PSEN1 |
|
|
-11.1 |
dBm |
3 |
| Overbelasting |
BEDEK |
|
|
0,5 |
dBm |
|
| LOS beweert |
Pa |
-30 |
|
|
dBm |
|
| LOS DE-beweert |
Pd |
|
|
-12 |
dBm |
|
| LOS Hysterese |
Pd-pa |
0,5 |
|
|
dB |
|
Nota's:
1. Gemeten bij 10.3125b/s met PRBS 231 – 1 NRZ-testpatroon.
2.20%~80%
3.Under ER =4.5@ in het slechtste geval 10,3125 Gb/s met PRBS 231 - 1 NRZ-testpatroon voor BER < 1x10="">-12
Digitale Kenmerkende Specificaties
Zendontvangers de van olsp851xl-c (I) DS3 kunnen in gastheersystemen worden gebruikt die één van beide intern of extern gekalibreerde digitale diagnostiek vereisen.
| Parameter |
Symbool |
Eenheden |
Min. |
Max. |
Nauwkeurigheid |
Nota |
| Zendontvangertemperatuur |
DTemp-e |
ºC |
-45 |
+90 |
±5ºC |
1 |
| Het voltage van de zendontvangerlevering |
DVoltage |
V |
2.8 |
4.0 |
±3% |
|
| Zender bias stroom |
DBias |
mA |
0 |
80 |
±10% |
2 |
| De macht van de zenderoutput |
DTx-macht |
dBm |
-8 |
+1 |
±2dB |
|
| Macht van de ontvangers de gemiddelde input |
DRx-macht |
dBm |
-13 |
0 |
±2dB |
|
Nota's:
1. Intern gemeten
2. De nauwkeurigheid van de bias stroom van Tx is 10% van de daadwerkelijke stroom van de laserbestuurder aan de laser
Verenigbaarheid
• Cisco 5700 lucht-ct5760-100-K9
• Cisco 5700 lucht-ct5760-250-K9
• Cisco 5700 lucht-ct5760-25-K9
• Cisco 5700 lucht-ct5760-50-K9
• Cisco 5700 lucht-ct5760-Ha-K9
• Cisco 6000 nc6-60x10ge-l-s
• Cisco 6000 nc6-60x10ge-m-s
• Cisco 6000 ncs-6008
• Cisco 6500 versus-s2t-10G
• Cisco 6500 versus-s2t-10g-XL
• Cisco 6500 versus-s720-10g-3C
• Cisco 6500 versus-s720-10g-3CXL
• Cisco 6500 ws-x6708-10g-3C
• Cisco 6500 ws-x6708-10g-3CXL
• Cisco 6500 ws-x6716-10g-3C
• Cisco 6500 ws-x6716-10g-3CXL
• Cisco 6800 c6816-x-le
• Cisco 6800 c6824-x-le-40G
• Cisco 6800 c6832-x-le
• Cisco 6800 c6840-x-le-40G
• Cisco 6800 c6880-x
• Cisco c4kx-NM-8SFP+
• Cisco C6800-16P10G (- XL)
• Cisco C6800-16P10G (- XL)
• Cisco C6800-32P10G (- XL)
• Cisco C6800-32P10G (- XL)
• Cisco C6800-8P10G (- XL)
• Cisco C6800-8P10G (- XL)
• Cisco C6800IA-48FPD
• Cisco C6800IA-48FPDR
• Cisco C6800IA-48TD
