SFP28 de Kabels 3M Cisco Compatible van DAC Cable Copper 25G Twinax

Compatibele SFP-h25g-CU3M 25G SFP28 Passieve maakt Direct van Cisco de Kabel 3M van Kopertwinax vast

Is de passieve de kabelassemblage van SFP28 van Olinkcom hoge prestaties, rendabele I/O oplossingen voor 25G Ethernet.

SFP28 de koperkabels staan hardwarevervaardiging toe om te bereiken hoge havendichtheid, configurability en gebruik bij

zeer lage kosten en gedrukte een machtsbegroting

Parameter	Symbool	Min	Type	Maximum	Eenheden	Nota's
Differentiële Impedantie	RIN, PP	90	100	110	Ω
Toevoegingsverlies	SDD21	8		22.48	dB	Bij 12,8906 GHz
Verschil Terugkeerverlies	SDD11	12.45		Zie 1	dB	Bij 0,05 tot 4,1 GHz
Verschil Terugkeerverlies	SDD22	3.12		Zie 2	dB	Bij 4,1 tot 19 GHz
Gemeenschappelijk-wijze aan gemeenschappelijk-wijze het verlies van de outputterugkeer	SCC11	2			dB	Bij 0,2 tot 19 GHz
	SCC22	2			dB	Bij 0,2 tot 19 GHz
Verschil aan gemeenschappelijk-wijze terugkeerverlies	SCD11	12		Zie 3	dB	Bij 0,01 tot 12,89 GHz
Verschil aan gemeenschappelijk-wijze terugkeerverlies	SCD22	10.58		Zie 4	dB	Bij 12,89 tot 19 GHz
Verschil aan gemeenschappelijke Wijze Omzettingsverlies	Scd21-IL	10				Bij 0,01 tot 12,89 GHz
				Zie 5	dB	Bij 12,89 tot 15,7 GHz
		6.3				Bij 15,7 tot 19 GHz
Kanaal Werkende Marge	Com	3			dB

Regelgevende Naleving

Eigenschap	Testmethode	Prestaties
Elektrostatische Lossing (ESD) aan de Elektrospelden	Mil-std-883C Methode 3015,7	Klasse 1 (>2000-Volts)
Elektromagnetische Interferentie (EMI)	FCC Klasse B	Volgzaam met Normen
	CENELEC EN55022 Klasse B
	De Klasse B van CISPR22 ITE
Rf-Immuniteit (RFI)	Iec61000-4-3	Toon typisch geen Meetbaar die Effect van een 10V/m Gebied van 80 aan 1000MHz wordt geveegd
RoHSnaleving	De RoHSrichtlijn 2011/65/EU en het is Amendement Richtlijnen 6/6	Volgzame RoHS 6/6

De Definitie van de speldfunctie

Speld	Logica	Symbool	Beschrijving
1		VeeT	De Grond van de modulezender
2	Lvttl-o	Tx_Fault	De Fout van de modulezender
3	Lvttl-I	Tx_Disable	De zender maakt onbruikbaar; Draaien van de output van de zenderlaser
4	Lvttl-I/O	SDA	Lijn de met 2 draden van Periodieke Interfacegegevens (Zelfde zoals mod.-DEF2 in INF-8074i)
5	Lvttl-I/O	SCL	Periodieke Interfaceklok met 2 draden (Zelfde zoals mod.-DEF1 in INF-8074i)
6		Mod_ABS	Afwezige de module, verbonden met VeeT of verandert in de module van richting
7	Lvttl-I	RS0	Rate Select 0, controleert SFP+-naar keuze moduleontvanger
8	Lvttl-o	Rx_LOS	Ontvangersverlies van Signaalaanwijzing (in FC als Rx_LOS wordt en in Ethernet als Signaal wordt aangewezen aangewezen dat ontdek)
9	Lvttl-I	RS1	Rate Select 1, controleert SFP+-naar keuze modulezender
10		Verander van richting	De Grond van de moduleontvanger
11		Verander van richting	De Grond van de moduleontvanger
12	Cml-o	RD-	Ontvanger Omgekeerde Gegevensoutput
13	Cml-o	RD+	Ontvanger niet-Omgekeerde Gegevensoutput
14		Verander van richting	De Grond van de moduleontvanger
15		VccR	Moduleontvanger 3,3 V-Levering
16		VccT	Modulezender 3,3 V-Levering
17		VeeT	De Grond van de modulezender
18	Cml-I	TD+	Zender niet-Omgekeerde Gegevensinvoer
19	Cml-I	TD-	Zender Omgekeerde Gegevensinvoer
20		VeeT	De Grond van de modulezender

Mechanische Specificaties

De schakelaar is compatibel met specificatie sff-8432.

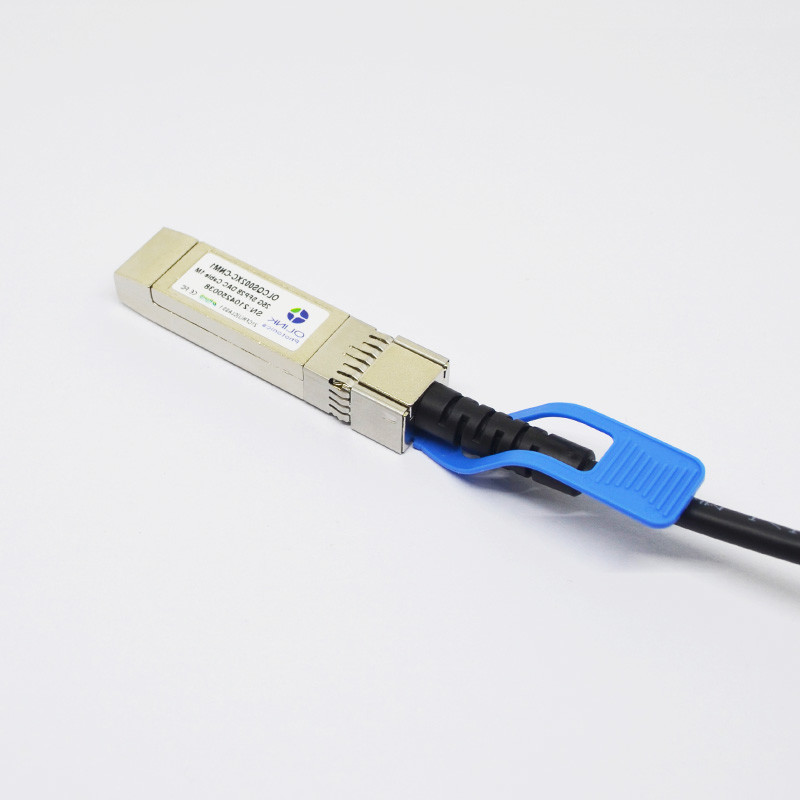

SFP28 DAC Cable, van het Kopertwinax van 3M 25G het Compatibele systeem van de Kabelscisco 0

Het opdracht geven van tot Informatie

Artikelnummer	Beschrijving
OLSP02XC-CDM3	SFP28, tot 25,781 Gb/s, Koperkabel, 0~70℃, 3M

label:

Cisco-Artikelnummer:	SFP-h25g-CU3M	Vormtype:	SFP28 tot SFP28
Datasnelheid:	25g	Draadawg:	30AWG
Jasjemateriaal:	Pvc	Temperatuurwaaier:	0~ 70 °C
Hoog licht:	De Kabels van kopertwinax , 25G de Kabels van kopertwinax , 3M Copper Twinax Cables
