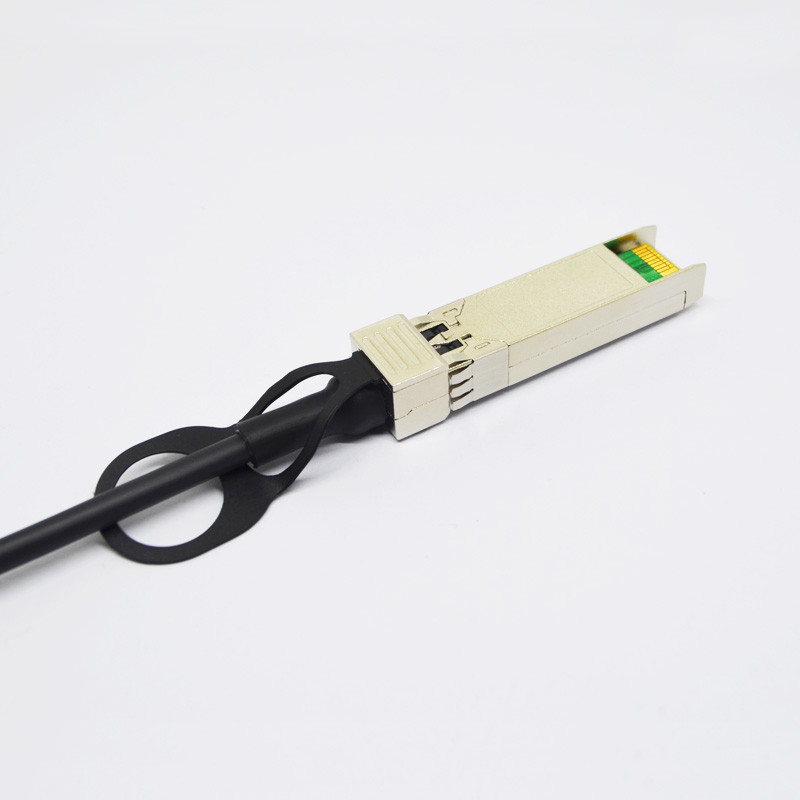

Compatibele maakt Direct van HPE H3C Kabelssfp+ aan SFP+ Koper Twinax DAC 1M vast

Speld

Logica

Symbool

Beschrijving

1

VeeT

De Grond van de modulezender

2

Lvttl-o

Tx_Fault

De Fout van de modulezender

3

Lvttl-I

Tx_Disable

De zender maakt onbruikbaar; Draaien van de output van de zenderlaser

4

Lvttl-I/O

SDA

Lijn de met 2 draden van Periodieke Interfacegegevens (Zelfde zoals mod.-DEF2 in INF-8074i)

5

Lvttl-I/O

SCL

Periodieke Interfaceklok met 2 draden (Zelfde zoals mod.-DEF1 in INF-8074i)

6

Mod_ABS

Afwezige de module, verbonden met VeeT of verandert in de module van richting

7

Lvttl-I

RS0

Rate Select 0, controleert SFP+-naar keuze moduleontvanger

8

Lvttl-o

Rx_LOS

Ontvangersverlies van Signaalaanwijzing (in FC als Rx_LOS wordt en in Ethernet als Signaal wordt aangewezen aangewezen dat ontdek)

9

Lvttl-I

RS1

Rate Select 1, controleert SFP+-naar keuze modulezender

10

Verander van richting

De Grond van de moduleontvanger

11

Verander van richting

De Grond van de moduleontvanger

12

Cml-o

RD-

Ontvanger Omgekeerde Gegevensoutput

13

Cml-o

RD+

Ontvanger niet-Omgekeerde Gegevensoutput

14

Verander van richting

De Grond van de moduleontvanger

15

VccR

Moduleontvanger 3,3 V-Levering

16

VccT

Modulezender 3,3 V-Levering

17

VeeT

De Grond van de modulezender

18

Cml-I

TD+

Zender niet-Omgekeerde Gegevensinvoer

19

Cml-I

TD-

Zender Omgekeerde Gegevensinvoer

20

VeeT

De Grond van de modulezender

Artikelnummer

Beschrijving

OLCS001XC-CNMx

SFP+ direct maak Passieve Kabel (10GSFP+Cu) vast, 1m, 3m, 5m, AWG: 30, 0ºC ~ +70ºC

x middelen

1=1m, 3=3m, 5=5m
