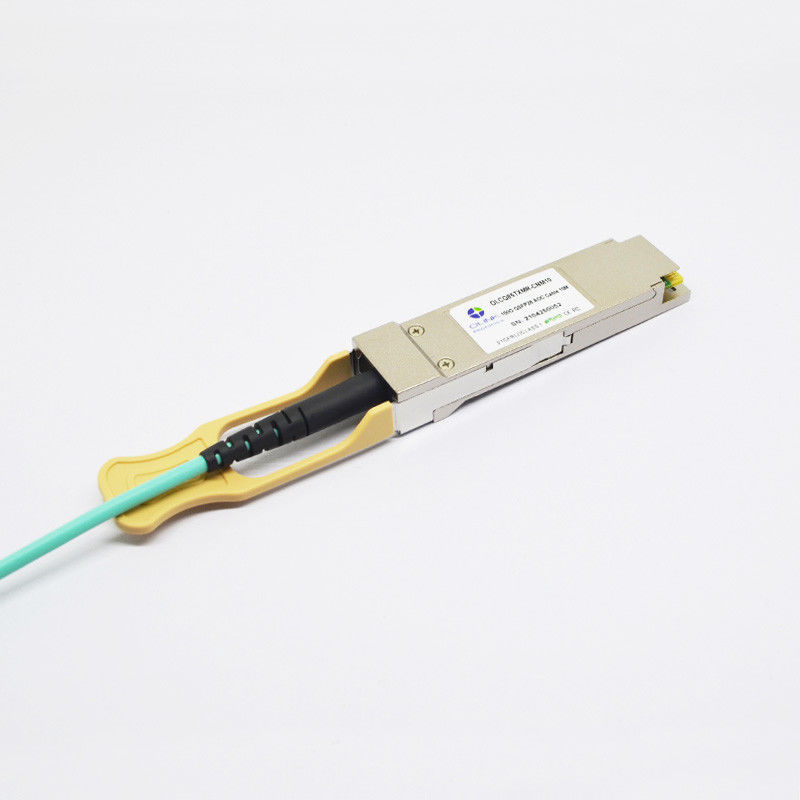

Juniper Networks Compatibele 100G QSFP28 jnp-qsfp28-aoc-3M Active Optical Cable

Beschrijving:

QSFP28 de actieve Optische Kabel (AOC) componenten worden ontworpen voor de toepassingen van 100GB Ethernet. Het wordt ontworpen zodat 100GbE-de apparaten met zeer hoge die havendichtheid ontworpen worden op elektro en mechanische specificaties wordt gebaseerd. De toepassing bedraagt de Toepassingen van 100G AOC QSFP28 en 100GBASE-SR4 25.781Gbps per steeg.

Optische Kenmerken (BOVENKANT (C) = 0 tot 70 ℃, VCC = 3,13 tot 3,47 V)

Elektrokenmerken (BOVENKANT (C) = 0 tot 70 ℃, VCC = 3,13 tot 3,47 V)

Nota's:

1. De gemiddelde machtscijfers zijn slechts informatief, per IEEE 802.3ae.

2. Gemeten bij BER minder dan 1E-12, rijtjes. Het maatregelenpatroon is PRBS 231^-1 met slechtste ER=4.5@ 10.3125Gb/s.

3. Interne gekoppeld AC

4. TX-maak heeft een interne 4.7KΩ aan 10 KΩ aan VccT uittrekken onbruikbaar

5. De maatregel met 4.7KΩ trekt aan Vcc op gastheerraad uit

Pin Description

Nota's:

1. GND is het symbool voor signaal en levering (macht) gemeenschappelijk voor de module. Allen zijn gemeenschappelijk binnen de module en alle modulevoltages worden tenzij anders vermeld van verwijzingen voorzien aan dit potentieel. Verbind deze rechtstreeks met het signaal-gemeenschappelijke de grondvliegtuig van de gastheerraad.

2. Vcc Rx, Vcc1 en Vcc Tx zullen gelijktijdig worden toegepast. Vcc Rx Vcc1 en Vcc Tx kunnen intern binnen de module in om het even welke combinatie worden verbonden. De schakelaarspelden elk worden geschat voor een maximumstroom van 1000 mA. Het geadviseerde de voeding van de gastheerraad filtreren wordt hieronder getoond.

3. ModSelL is een inputspeld. Wanneer gehouden laag door de gastheer, antwoordt de module aan periodieke communicatie bevelen met 2 draden. ModSelL staat het gebruik van veelvoudige modules op één enkele interfacebus met 2 draden toe. Wanneer ModSelL „Hoog“ is, zal de module aan antwoorden of zal geen interfacemededeling met 2 draden van de gastheer erkennen. De de inputknoop van het ModSelLsignaal zal aan „worden beïnvloed hoog“ verklaart in de module. om conflicten te vermijden, zal het gastheersysteem interfacemededelingen met 2 draden binnen ModSelL DE-beweert tijd proberen nadat geen modules worden geschrapt. Op dezelfde manier zal de gastheer wachten op zijn minst op de periode van ModSelL beweert tijd alvorens met de onlangs geselecteerde module te communiceren. Bewerings en de DE-bewerende periodes van verschillende modules kunnen overlappen zolang de bovengenoemde timingsvereisten met. zijn.

4. De ResetL-speld zal aan Vcc in de module worden getrokken. Low level op de ResetL-speld voor langer dan de minimumimpulslengte (t_Reset_init) stelt het volledig moduleterugstellen in werking, terugkerend alle montages van de gebruikersmodule naar hun standaardstaat. Het moduleterugstellen beweert Tijd (t_init) begin op de toenemende rand nadat low level op de ResetL-speld wordt vrijgegeven. Tijdens de uitvoering van het terugstellen (t_init) de gastheer zal alle statusbeetjes negeren tot de module wijst op een voltooiing van het terugstellen onderbreekt. De module wijst op dit door „laag“ te beweren een Internationaal signaal met het Data_Not_Ready-ontkende beetje. Merk op dat op macht omhoog (met inbegrip van hete toevoeging) de module deze voltooiing van het terugstellen zou moeten posten onderbreekt zonder het terugstellen te vereisen.

5. Signaleren het met lage snelheid buiten SCL en SDA is gebaseerd op Laag Voltage TTL die (LVTTL) bij Vcc werken. Vcc verwijst naar de generische leveringsvoltages van VccTx, VccRx, Vcc_host of Vcc1.

De gastheren zullen uittrekken weerstand gebruiken met Vcc_host op elk van de interface met 2 draden SCL (klok) wordt verbonden, SDA (gegevens), en alle statusoutput die met lage snelheid. SCL en SDA zijn een hete stopinterface die een bustopologie kan steunen.

6. ModPrsL wordt uitgetrokken aan Vcc_Host op de gastheerraad en in de module aan de grond gezet. ModPrsL is beweerde „Lage“ wanneer opgenomen en deasserted „Hoogte“ wanneer de module van de gastheerschakelaar fysisch afwezig is.

7. Internationaal is een outputspeld. Wanneer Internationaal is „Laag“, wijst het op een mogelijke module operationele fout of op een status kritiek aan het gastheersysteem. De gastheer identificeert de bron van onderbreekt het gebruiken van de periodieke interface met 2 draden. De Internationale speld is een open collectoroutput en zal wordt getrokken aan het voltage van de gastheerlevering op de gastheerraad. De INTERNATIONALE speld is deasserted na voltooiing „Hoog“ van het terugstellen, wanneer byte 2 beetje 0 (niet Klaar Gegevens) met een waarde van ‚0“ wordt gelezen en het vlaggebied wordt gelezen (zie sff-8636).

8. De LPMode-speld zal aan Vcc in de module worden uitgetrokken. De speld is een hardwarecontrole

gebruikt om modules in een lage machtswijze te zetten wanneer hoogte. Door de LPMode-speld en een combinatie beetjes van de de softwarecontrole van Power_override te gebruiken, van Power_set en High_Power_Class_Enable-(Adres A0h, byte 93 beetjes 0,1,2), controleert de gastheer hoeveel macht kan verdrijven een module.

9. Rx (n) (p/n) is de gegevensoutput van de moduleontvanger. Rx (n) (p/n) wordt AC-gekoppeld 100 Ohm differentiële lijnen die met 100 Ohm differentially bij de Gastheer ASIC (SerDes) zouden moeten worden geëindigd. De AC koppeling is binnen de module en op de Gastheerraad vereist. Voor verrichting bij 28 Gb/s bepalen de relevante normen (b.v., OIF CEI v3.1) de signaalvereisten op de hoge snelheids differentiële lijnen. Voor verrichting aan lagere tarieven, verwijs naar de relevante normen.

Nota: wegens de mogelijkheid van toevoeging van erfenis QSFP en QSFP+-modules in een gastheer

ontworpen voor hogere snelheidsverrichting, adviseert men dat de schadedrempel van de ingevoerde gastheer minstens 1600 mV piek is om verschil een hoogtepunt te bereiken. Outputsquelch voor verlies van optisch inputsignaal, hiernavolgende Rx-Squelch, wordt als volgt vereist en zal functioneren. In het geval van het optische signaal op om het even welk kanaal gelijk aan of minder dan niveau die wordt vereist worden die om LOS te beweren, dan worden verpletterd zal de output van ontvangersgegevens voor dat kanaal of gehandicapten. In verpletterd of de gehandicapten worden de niveaus van de de outputimpedantie van de staat gehandhaafd terwijl de differentiële voltageschommeling mVpp minder dan 50 zal zijn. In normale bedrijfsvoering heeft het standaardgeval Rx-actief Squelch. Rxsquelch kan worden gedesactiveerd gebruikend Rx-Squelch onbruikbaar maakt door de periodieke interface met 2 draden. Rxsquelch maakt is een facultatieve functie onbruikbaar. Voor specifieke details verwijs naar sff-8636.

10. Tx (n) (p/n) is de gegevensinvoeren van de modulezender. Zij worden AC-gekoppeld 100 Ohm differentiële lijnen aan 100 Ohm differentiële beëindiging binnen de module. De AC koppeling is binnen de module en op de Gastheerraad vereist. Voor verrichting bij 28 Gb/s bepalen de relevante normen (b.v., OIF CEI v3.1) de signaalvereisten op de hoge snelheids differentiële lijnen. Voor verrichting aan lagere tarieven, verwijs naar de relevante normen. wegens de mogelijkheid van toevoeging van modules in een gastheer voor lagere snelheidsverrichting wordt ontworpen, zal de schadedrempel van de moduleinput minstens 1600 mV piek zijn om verschil een hoogtepunt te bereiken dat. Outputsquelch, hiernavolgende Tx-Squelch, voor verlies van inputsignaal, hiernavolgende Tx LOS, zijn een facultatieve functie. Waar uitgevoerd zal het als volgt functioneren. In het geval van differentieel, wordt peak-to-peak elektrosignaal op om het even welk kanaal mVpp minder dan 50, dan de zender optische output want dat kanaal zal worden verpletterd of gehandicapten en de bijbehorende TxLOS-vlagreeks. Waar verpletterd, zal de zender OMA minder dan of gelijk aan dBm -26 en wanneer gehandicapten zijn de zendermacht minder dan of gelijk aan dBm -30 zal zijn. Voor toepassingen, b.v. Ethernet, waar de zender van voorwaarde in termen van gemiddelde macht wordt bepaald, wordt het onbruikbaar maken van de zender geadviseerd en voor toepassingen, b.v. wordt InfiniBand, waar de zender van voorwaarde in termen van OMA wordt bepaald, verpletterend de zender geadviseerd. In moduleverrichting, waar Tx-Squelch wordt uitgevoerd, heeft het standaardgeval Tx-actief Squelch. Txsquelch kan worden gedesactiveerd gebruikend Tx-Squelch onbruikbaar maakt door de periodieke interface met 2 draden. Txsquelch maakt is een facultatieve functie onbruikbaar. Voor specifieke details verwijs naar SFF- 8636.

Kabel Mechanische Specificaties

Het opdracht geven van tot Informatie
