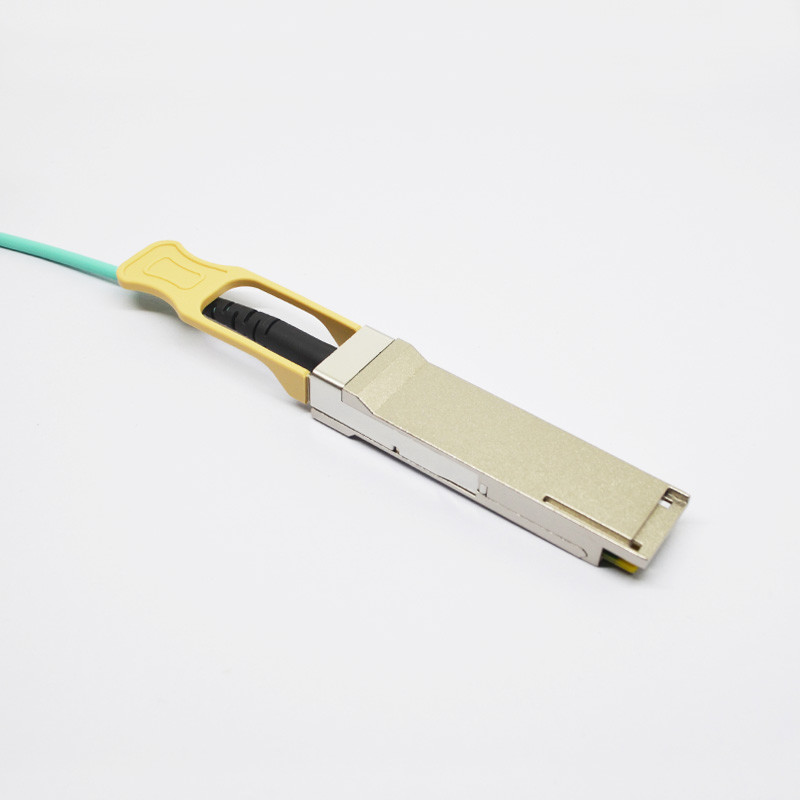

Actieve de Optische Kabelsaoc Hete Plugable 38pin Schakelaar van 56G QSFP+

Basisinformatie
Plaats van herkomst: Shenzhen China
Merknaam: OLKOPTO
Certificering: RoHS FCC CE GS UL FDA etc
Modelnummer: OLSQ85XA-CDM3
Min. bestelaantal: 1PC
Verpakking Details: Individuele pakket of 10pcs/pallet of 20pcs/pallet
Levertijd: 3-5 werkdagen
Betalingscondities: T/T of Netto 30 dagen
Levering vermogen: 80-120k per maand
Schakelaartype: QSFP+ aan QSFP+ Verkopernaam: Olinkcom
Jeneverbessencompatibel systeem: Jnp-56g-aoc-3M Datasnelheid: 56Gbps
Facultatieve lengte: 3m, enz. Temperatuur: 0℃ aan 70℃
Lage machtsconsumptie: <1.5W Normen: Sff-8436
Hoog licht:

QSFP+ actieve Optische Kabel

,

56G actieve Optische Kabels

,

QSFP+ AOC

Actieve de Optische Kabelsaoc Hete Plugable 38pin Schakelaar van 56G QSFP+



de Actieve Optische Kabel AOC jnp-56g-aoc-3M Juniper Networks Compatible van 56G QSFP+



Beschrijving:

OLSQ85XA-CDM3 wordt ontworpen zodat 56GbE-de apparaten met zeer hoge die havendichtheid ontworpen worden op elektro en mechanische specificaties wordt gebaseerd.



Producteigenschappen

* Volledig Volgzame RoHS

* Volledig kanaal die tot 56.1Gb/s werken

* Hete plugable 38pin-schakelaar

* Kabellengte tot 3m

* Lage machtsconsumptie: <1.5W

* 0℃ aan 70℃ die brede temperatuurwaaier in werking stellen

* Kies +3.3V±5% voeding uit

* Digitale Controleeigenschap

* Het metaal sluit voor lagere EMI in



Absolute Maximumclassificaties

Parameter Symbool Min. Max. Eenheid Nota
Leveringsvoltage Vcc -0.5 3.6 V
Opslagtemperatuur TS -10 70 °C
Relatieve Vochtigheid Relatieve vochtigheid 5 85 %



Nota: De spanning meer dan de maximum absolute classificaties kan permanente schade aan de zendontvanger veroorzaken.



Algemene Werkende Kenmerken

Parameter Symbool Min. Type Max. Eenheid Nota
Datasnelheid DR. 1.25 14,025   Gb/s
Leveringsvoltage Vcc 3.13 3.3 3.47 V
Leveringsstroom Icc5     450 mA
Werkende Gevaltemperaturen. Tc 0   70 °C



Optische Kenmerken (BOVENKANT (C) = 0 tot 70 ℃, VCC = 3,13 tot 3,47 V)

Parameter Symbool Min. Type Max. Eenheid Nota
Zender
Werkende Golflengte λ 840 850 860 NM
Output Optisch Oog Volgzaam met IEEE 0802.3ae
Ontvanger
Werkende Golflengte   840   860 NM



Elektrokenmerken (BOVENKANT (C) = 0 tot 70 ℃, VCC = 3,13 tot 3,47 V)

Parameter Symbool Min. Type Max. Eenheid Nota
Uitgezochte modSelL-module Volume 0   0,8 V
ModSelL-module Unselect VOH 2.5   VCC V
LPMode-lage Machtswijze VIL 0   0,8 V
LPMode-normale Verrichting VIH 2.5   VCC+0.3 V
Het resetl-terugstellen VIL 0   0,8 V
ResetL-normale Verrichting VIH 2.5   VCC+0.3 V
ModPrsL-normale Verrichting Volume 0   0,4 V
Internationaal-onderbreek Volume 0   0,4 V
Internationaal-normale Verrichting VOH 2.4   VCC V



De actieve kabel voerde elektrokenmerken in
Differentieel Gegevensinvoervoltage Vih-VIL 200   1600 mVpp 1
Differentiële Inputimpedantie RIN 90 100 110 Ω
TX-maak Input voltage-Laagste punt onbruikbaar VIL 0   0,8 V 2
TX-maak Input voltage-Hoogte onbruikbaar VIH 2.0   VCC V 2
TX-fout voltage-Lage Output Volume 0   0,8 V 3
TX-fout voltage-Hoge Output VOH 2.0   VCC V 3
De actieve elektrokenmerken van de kabeloutput
Het differentiële Voltage van de Gegevensoutput

VOH-

Volume

350   800 mV 1

Differentiële Output

Impedantie

VERPLETTER   100   Ω

LOS-beweerde Output

Voltage-laag

Volume 0   0,8 V 3



Nota's:

1. De gemiddelde machtscijfers zijn slechts informatief, per IEEE 802.3ae.

2. Gemeten bij BER minder dan 1E-12, rijtjes. Het maatregelenpatroon is PRBS 231-1 met slechtste ER=4.5@ 10.3125Gb/s.

3. Interne gekoppeld AC

4. TX-maak heeft een interne 4.7KΩ aan 10 KΩ aan VccT uittrekken onbruikbaar

5. De maatregel met 4.7KΩ trekt aan Vcc op gastheerraad uit



Kabel Mechanische Specificaties

Parameter Waarde Eenheden
Diameter 3 Mm
Minimumkrommingsstraal 30 Mm





Lengtetolerantie

Lengte < 1="" m:=""> Cm
1 m ≤length ≤ 4,5 m: +15/-0 Cm
5 m ≤length ≤ 14,5 m: +30/-0 Cm
Length≥15.0 m +2%/-0 m
Kabelkleur Sinaasappel (OM2), Aqua (OM3), Megenta (OM4)



Het opdracht geven van tot Informatie

Artikelnummer Beschrijving
OLSQ85XA-CDM3 QSFP+, tot 56Gb/s, AOC, 0~70℃, met Digitale Kenmerkende Monitor
