Sluit het FDA Goedgekeurde van de de Vezelkabel 25G AOC van SFP28 Actieve de Doorbraakmetaal in

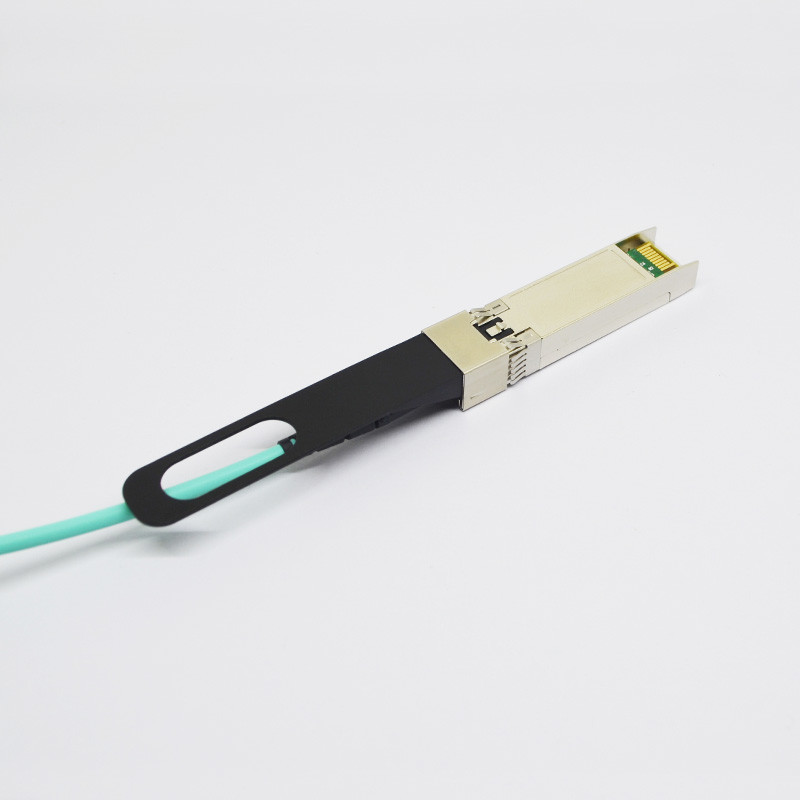

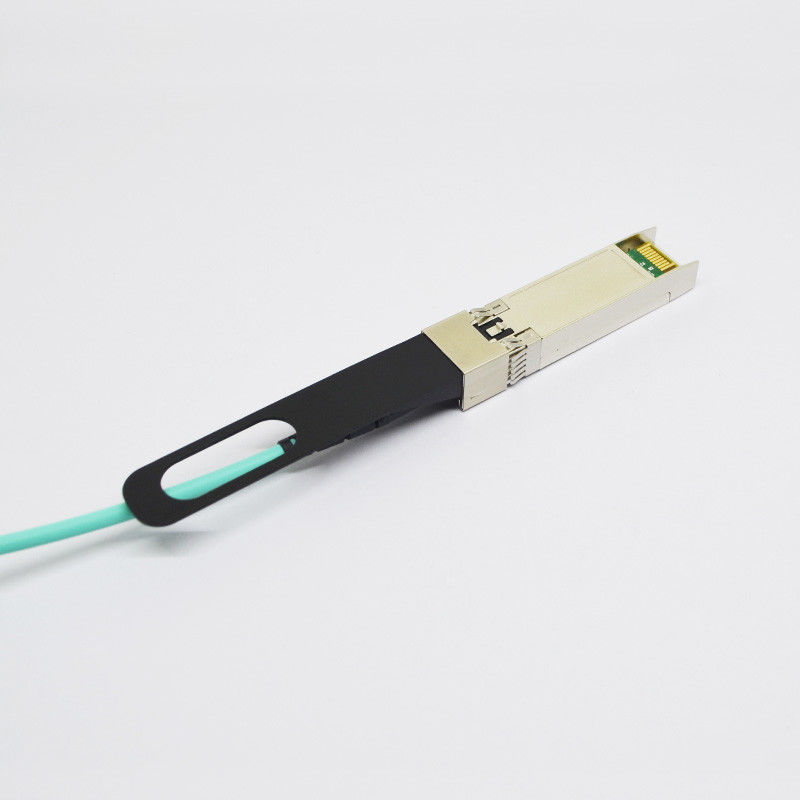

FDA Approved SFP28 Active Fiber Cable 25G AOC Breakout Metal Enclose
FDA Approved SFP28 Active Fiber Cable 25G AOC Breakout Metal Enclose
Basisinformatie
Plaats van herkomst: Shenzhen China
Merknaam: OLKOPTO
Certificering: RoHS FCC CE GS UL FDA etc
Modelnummer: Olsp82xa-CDMXX
Min. bestelaantal: 1PC
Verpakking Details: Individuele pakket of 10pcs/pallet of 20pcs/pallet
Levertijd: 3-5 werkdagen
Betalingscondities: T/T of Netto 30 dagen
Levering vermogen: 80-120k per maand
Contact nu
Schakelaartype: SFP28 aan SFP28 Verkopersnaam: Olinkcom
Jeneverbessencompatibel systeem: Jnp-25g-AOC Datasnelheid: 25Gbps
Lengte: 1~30m (Facultatief) Lage machtsconsumptie: <1.0W
Shell Material: Het metaal sluit in Temperatuur: 0 aan 70°C
Hoog licht:

SFP28 actieve Vezelkabel

,

25G actieve Vezelkabel

,

25G AOC

Sluit het FDA Goedgekeurde van de de Vezelkabel 25G AOC van SFP28 Actieve de Doorbraakmetaal in



de Actieve Optische Kabel Compatibel Juniper Networks 25g-jnp-AOC van 25G SFP28



Beschrijving:

is de Actieve de Optische Kabel Compatibele Jeneverbes van 25G SFP28 (25g-jnp-AOC) een product om de toepassingen van 25Gb te dienen Ethernet. Het wordt ontworpen om 25G-materiaalontwerpen met zeer hoge die havendichtheid toe te laten op de elektro en mechanische specificatie worden gebaseerd.



Normen

# Sff-8431 Omwentelingen 3

# Sff-8472 Omwentelingen 11



Optische Kenmerken (BOVENKANT (C) = 0 tot 70 ℃, HOOGSTE =-40 (van I) aan 85 ℃, VCC = 3,13 tot 3,47 V)

Parameter Symbool Min. Type Max. Eenheid Nota
Zender
Werkende Golflengte λ 840 850 860 NM
Output Optisch Oog Volgzaam met IEEE 0802.3ae
Ontvanger
Werkende Golflengte   840   860 NM
De actieve kabel voerde elektrokenmerken in
Differentieel Gegevensinvoervoltage Vih-VIL 200   1600 mVpp 1
Differentiële Inputimpedantie RIN 90 100 110 Ω
TX-maak Input voltage-Laagste punt onbruikbaar VIL 0   0,8 V 2
TX-maak Input voltage-Hoogte onbruikbaar VIH 2.0   VCC V 2
TX-fout voltage-Lage Output Volume 0   0,8 V 3
TX-fout voltage-Hoge Output VOH 2.0   VCC V 3
De actieve elektrokenmerken van de kabeloutput
Het differentiële Voltage van de Gegevensoutput

VOH-

Volume

 400   800 mV 1

Differentiële Output

Impedantie

 VERPLETTER 90 100 110 Ω

LOS-beweerde Output

Voltage-laag

 Volume 0   0,8 V 3

Output LOS-Deasserted

Voltage-hoog

 VOH 2.0   VCC V 3



Nota's:

1. De gemiddelde machtscijfers zijn slechts informatief, per IEEE 802.3ae.

2. Gemeten bij BER minder dan 1E-12, rijtjes. Het maatregelenpatroon is PRBS 231-1 met slechtste ER=4.5@ 10.3125Gb/s.

3. Interne gekoppeld AC

4. TX-maak heeft een interne 4.7KΩ aan 10 KΩ aan VccT uittrekken onbruikbaar

5. De maatregel met 4.7KΩ trekt aan Vcc op gastheerraad uit



Speld Defintion en Functies

Speld Symbool Naam/Beschrijving
1 VEET [1] Zendergrond
2 Tx_FAULT [2] Zenderfout
3 Tx_DIS [3] De zender maakt onbruikbaar. Gehandicapt op hoogte of open laseroutput
4 SDA [2] Lijn de met 2 draden van Periodieke Interfacegegevens
5 SCL [2] Lijn de met 2 draden van de Periodieke Interfaceklok
6 MOD_ABS [4] Afwezige module. Aan de grond gezet binnen de module
7 RS0 [5] Rate Select 0
8 RX_LOS [2] Verlies van Signaalaanwijzing. Logica 0 wijst op normale bedrijfsvoering
9 RS1 [5] Rate Select 1
10 VERANDER van richting [1] Ontvangersgrond
11 VERANDER van richting [1] Ontvangersgrond
12 RD- Ontvanger Omgekeerde GEGEVENS uit. Gekoppeld AC
13 RD+ Ontvangersgegevens uit. Gekoppeld AC
14 VERANDER van richting [1] Ontvangersgrond
15 VCCR Ontvangersvoeding
16 VCCT Zendervoeding
17 VEET [1] Zendergrond
18 TD+ Zendergegevens binnen. Gekoppeld AC
19 TD- Zender Omgekeerde GEGEVENS binnen. Gekoppeld AC
20 VEET [1] Zendergrond



Nota's:

1. De grond van de modulekring is geïsoleerd van de grond van modulechassis binnen de module.

2. Met 4.7k zou moeten worden uitgetrokken – 10k-ohms op gastheerraad aan een voltage tussen 3.15Vand 3.6V.

3. Tx_Disable is een inputcontact met 4,7 kΩ aan 10 kΩ pullup aan VccT binnen de module.

4. Mod_ABS wordt verbonden met VeeT of van richting verandert in de SFP28-module. De gastheer kan dit contact trekken tot Vcc_Host met een weerstand in waaier 4,7 kΩ to10 kΩ.Mod_ABS wordt beweerd „hoog“ wanneer de SFP28-module van een gastheergroef fysisch afwezig is.

5. RS0 en RS1 is moduleinput en aan VeeT met > 30 weerstanden kΩ in de module laag getrokken.



Absolute Maximumclassificaties

Parameter Symbool Min. Max. Eenheid Nota
Leveringsvoltage Vcc -0.5 3.6 V
Opslagtemperatuur TS -40 75 °C
Relatieve Vochtigheid Relatieve vochtigheid 5 85 %



Nota: De spanning meer dan de maximum absolute classificaties kan permanente schade aan de zendontvanger veroorzaken.



Algemene Werkende Kenmerken

Parameter Symbool Min. Type Max. Eenheid Nota
Datasnelheid DR. 8.5 25,781   Gb/s
Leveringsvoltage Vcc 3.13 3.3 3.47 V
Leveringsstroom Icc5     300 mA
Werkende Gevaltemperaturen. Tc 0   70 °C



Toepassingen



* de Toepassingen van 25G AOC SFP28

* 25G-basis-SR Etherne

label:

SFP+ actieve Optische Kabel

SFP28 actieve Optische Kabel

25G actieve Vezelkabel
