FCC 40G QSFP+ het Actieve Compatibele systeem van Optische Kabelsjuniper networks

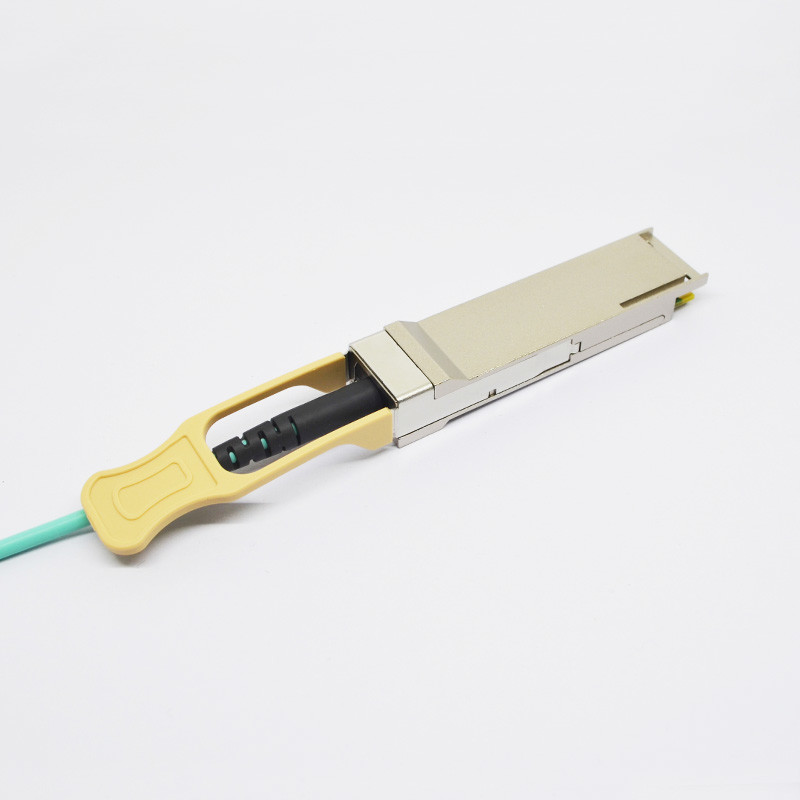

De Compatibele 40G QSFP+ Actieve Optische Kabel jnp-40g-AOC van Juniper Networks
Producteigenschappen
* Volledig Volgzame RoHS
* Volledig kanaal die tot 41.2Gb/s werken
* De hete plugable connector*cable lengte van 38pin tot 3m
* Lage machtsconsumptie: <1.5W
* 0℃ aan 70℃ die brede temperatuurwaaier in werking stellen
* Kies +3.3V±5% voeding uit
* Digitale Controleeigenschap
* Het metaal sluit voor lagere EMI in
Absolute Maximumclassificaties
| Parameter |
Symbool |
Min. |
Max. |
Eenheid |
Nota |
| Leveringsvoltage |
Vcc |
-0.5 |
3.6 |
V |
|
| Opslagtemperatuur |
TS |
-10 |
70 |
°C |
|
| Relatieve Vochtigheid |
Relatieve vochtigheid |
5 |
85 |
% |
|
Nota: De spanning meer dan de maximum absolute classificaties kan permanente schade aan de zendontvanger veroorzaken.
Algemene Werkende Kenmerken
| Parameter |
Symbool |
Min. |
Type |
Max. |
Eenheid |
Nota |
| Datasnelheid |
DR. |
1.25 |
10.3125 |
|
Gb/s |
|
| Leveringsvoltage |
Vcc |
3.13 |
3.3 |
3.47 |
V |
|
| Leveringsstroom |
Icc5 |
|
|
450 |
mA |
|
| Werkende Gevaltemperaturen. |
Tc |
0 |
|
70 |
°C |
|
Optische Kenmerken (BOVENKANT (C) = 0 tot 70 ℃, VCC = 3,13 tot 3,47 V)
| Parameter |
Symbool |
Min. |
Type |
Max. |
Eenheid |
Nota |
| Zender |
| Werkende Golflengte |
λ |
840 |
850 |
860 |
NM |
|
| Output Optisch Oog |
Volgzaam met IEEE 0802.3ae |
| Ontvanger |
| Werkende Golflengte |
|
840 |
|
860 |
NM |
|
Elektrokenmerken (BOVENKANT (C) = 0 tot 70 ℃, VCC = 3,13 tot 3,47 V)
| Parameter |
Symbool |
Min. |
Type |
Max. |
Eenheid |
Nota |
| Uitgezochte modSelL-module |
Volume |
0 |
|
0,8 |
V |
|
| ModSelL-module Unselect |
VOH |
2.5 |
|
VCC |
V |
|
| LPMode-lage Machtswijze |
VIL |
0 |
|
0,8 |
V |
|
| LPMode-normale Verrichting |
VIH |
2.5 |
|
VCC+0.3 |
V |
|
| Het resetl-terugstellen |
VIL |
0 |
|
0,8 |
V |
|
| ResetL-normale Verrichting |
VIH |
2.5 |
|
VCC+0.3 |
V |
|
| ModPrsL-normale Verrichting |
Volume |
0 |
|
0,4 |
V |
|
| Internationaal-onderbreek |
Volume |
0 |
|
0,4 |
V |
|
| Internationaal-normale Verrichting |
VOH |
2.4 |
|
VCC |
V |
|
| De actieve kabel voerde elektrokenmerken in |
| Differentieel Gegevensinvoervoltage |
Vih-VIL |
200 |
|
1600 |
mVpp |
1 |
| Differentiële Inputimpedantie |
RIN |
90 |
100 |
110 |
Ω |
|
| TX-maak Input voltage-Laagste punt onbruikbaar |
VIL |
0 |
|
0,8 |
V |
2 |
| TX-maak Input voltage-Hoogte onbruikbaar |
VIH |
2.0 |
|
VCC |
V |
2 |
| TX-fout voltage-Lage Output |
Volume |
0 |
|
0,8 |
V |
3 |
| TX-fout voltage-Hoge Output |
VOH |
2.0 |
|
VCC |
V |
3 |
| De actieve elektrokenmerken van de kabeloutput |
| Het differentiële Voltage van de Gegevensoutput |
VOH-
Volume
|
350 |
|
800 |
mV |
1 |
|
Differentiële Output
Impedantie
|
VERPLETTER |
|
100 |
|
Ω |
|
|
LOS-beweerde Output
Voltage-laag
|
Volume |
0 |
|
0,8 |
V |
3 |
Nota's:
1. De gemiddelde machtscijfers zijn slechts informatief, per IEEE 802.3ae.
2. Gemeten bij BER minder dan 1E-12, rijtjes. Het maatregelenpatroon is PRBS 231-1 met slechtste ER=4.5@ 10.3125Gb/s.
3. Interne gekoppeld AC
4. TX-maak heeft een interne 4.7KΩ aan 10 KΩ aan VccT uittrekken onbruikbaar
5. De maatregel met 4.7KΩ trekt aan Vcc op gastheerraad uit
Beschrijving:
QSFP+ de actieve Optische Kabel (AOC) componenten worden ontworpen voor de toepassingen van 40GB Ethernet. Het wordt ontworpen zodat 40GbE-de apparaten met zeer hoge die havendichtheid ontworpen worden op elektro en mechanische specificaties wordt gebaseerd.
Toepassingen
* de Toepassingen van 40G AOC QSFP+
* 40GBASE-SR4 bij 10.3125Gbps per steeg
