| Plaats van herkomst: | CHINA |
|---|---|
| Merknaam: | OLKOPTO |
| Certificering: | RoHs, FCC, CE, UL etc |
| Modelnummer: | OLSP551XL-CD80 |
| Min. bestelaantal: | 1 PC |
| Verpakking Details: | Individueel pakket OF 10 PCs-pallet OF 20 PCs-pallet |
| Levertijd: | 3-5 werkdagen |
| Betalingscondities: | T/T of Netto 30 dagen |
| Levering vermogen: | 80-100K per maand |
| Datumtarief: | 10Gbase | Vormfactor: | SFP+ |
|---|---|---|---|
| Golflengte: | 1550nm | Bereik: | 80km |
| Bron: | EML+APD | Optische Macht: | 0~+5 |
| Gevoeligheid: | <-24 dBm=""> | Toepassing: | ●10gbase-Zr bij 10.3125Gbps ●De Vezelkanaal van OTN G.709 OTU1e/2/2e ●4x, van 8x en van 10x 10G |
| Markeren: | 80km 10G SFP+ Optische Zendontvanger,de Optische Zendontvanger van 1550nm SFP+,80km 10g sfp+ |
||

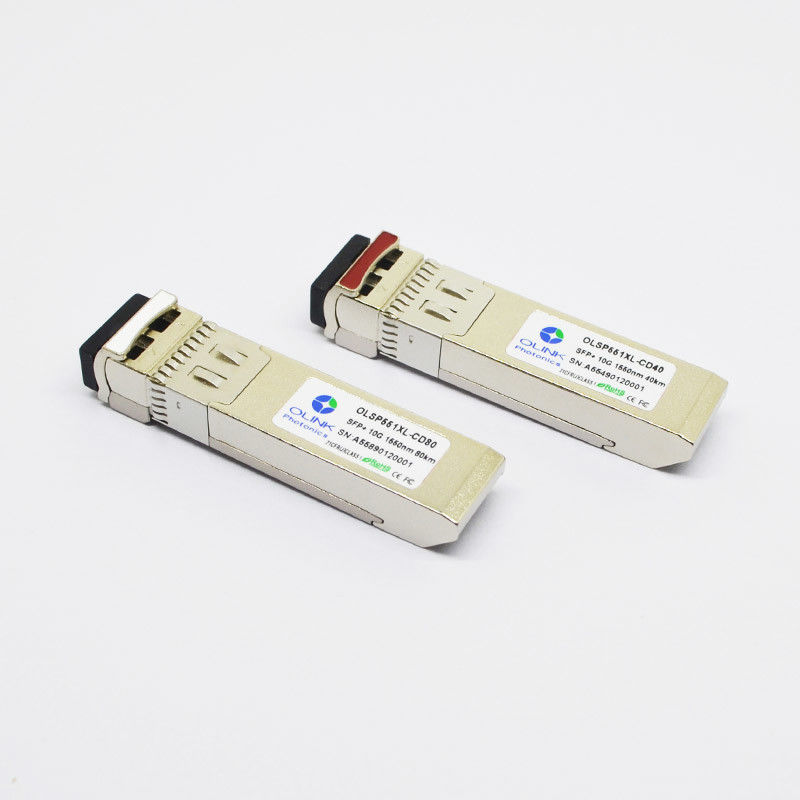

1550nm 80km de Optische Zendontvanger van 10G SFP+
De Zendontvangermodule van 10g-Zr SFP+ 1550nm 80km SMF van Cisco SFP-10g-Zr-c Compatibele
Productomschrijvingen
1. Type: SFP+
2. Verenigbaarheid: Multi-Vendor MSA-Compatibel systeem
3. Tx/Rx Golflengte: 1550 NM. /1550 NM.
4. Media Type: Single-Mode Vezel (SMF)
5. Max. Afstand: 80 km
6. Datasnelheid: 1.25-10.31 Gbps
7. Temperatuur: Standaard0°-70°c
Technische Gegevens
| TX golflengte: | 1550 NM. | De media typen: | Single-Mode Vezel (SMF) |
| RX Wavelenght: | 1550 NM. | Maximumafstand: | 80km |
| Gesteunde Datasnelheid: | 1.25-10.31 Gbps | Gesteunde Toepassingen: | 10G Ethernet (10.31Gbps), Gigabit Ethernet (1,25 Gbps), STM-64 (9.95Gbps) |
| Schakelaars: | Dubbele LC | Zendertype: | EML-Laser |
| Minimum die Macht overbrengen: | 0 dB | Ontvangerstype: | APD-Fotodiode |
| Maximum die Macht overbrengen: | 5 dB | Naleving: | Ce, Klasse 1 FDA en iec60825-1 Volgzame Laserveiligheid, INF-8074i, RoHS, SFP MSA |
| Ontvangersgevoeligheid: | -23 dBm | Macht: | Ce, Klasse 1 FDA en iec60825-1 Volgzame Laserveiligheid, RoHS, sff-8431, SFP MSA |
Optische Kenmerken (BOVENKANT (C) = 0 tot 70 ℃, HOOGSTE =-40 (van I) aan 85 ℃, VCC = 3,13 tot 3,47 V)
| Parameter | Symbool | Min. | Type | Max. | Eenheid | Nota |
| Zender | ||||||
| Werkende Golflengte | λ | 1543 | 1550 | 1557 | NM | |
| Ave. (Toegelaten) outputmacht | BEDEK | 0 | 5 | dBm | 1 | |
| De Verhouding van de zij-wijzeafschaffing | SMSR | 30 | dB | |||
| Uitstervenverhouding | ER | 8.2 | dB | |||
| RMS spectrale breedte | Δλ | 1 | NM | |||
| Relatief Intensiteitslawaai | RIN | -128 | dB/Hz | |||
| Output Optisch Oog | Volgzaam met IEEE 0802.3ae | |||||
| Ontvanger | ||||||
| Werkende Golflengte | λ | 1260 | 1610 | NM | ||
| Ontvangersgevoeligheid | PSEN1 | -24 | dBm | 2 | ||
| Recevierreflectiecoëfficiënt | Rrx | -27 | dB | |||
| Overbelasting | BEDEK | -7 | dBm | |||
| LOS beweert | Pa | -37 | dBm | |||
| LOS DE-beweert | Pd | -28 | dBm | |||
| LOS Hysterese | Pd-pa | 0,5 | dB | |||
Nota's:
1. Gemeten met slechtste ER=9dB
2. PRBS 231 – 1 en BER-12@10.3125G<10>
Producteigenschappen
●Steunen 9,95 aan 11.3Gb/s-bitrate met Dubbele CDR
●Duplexlc-schakelaar
●Hete pluggable SFP+-voetafdruk
●De gekoelde zender van 1550nm EML, APD-ontvanger
●Toepasselijk voor 80km SMF verbinding
●Lage machtsconsumptie, < 1="">
●Digitale Kenmerkende Monitorinterface
●Optische interface volgzaam aan 10gbase-Zr van IEEE 802.3ae
●Elektrointerface volgzaam aan sff-8431, sff-8432
●Werkende gevaltemperatuur:
Commerical: 0 tot 70 °C
Toepassingen
●10gbase-Zr bij 10.3125Gbps
●OTN G.709 OTU1e/2/2e
●4x, de Vezelkanaal van 8x en van 10x 10G
●Andere optische verbindingen
Productmemorandum
De zendontvangers van OLSP551XL-CD80 van Olinkcom zijn de Verbeterde Kleine die Pluggable SFP+ zendontvangers van de Vormfactor voor gebruik in 10-Gigabit multi-tariefverbindingen omhoog aan 80km van enige de wijzevezel van G.652 worden ontworpen. Zij zijn volgzaam met sff-8431, zijn sff-8432 en de functies van de de Vezelchannel.digital diagnostiek van van steun10g Ethernet Zr en 10G beschikbaar via een periodieke interface met 2 draden, zoals gespecificeerd in sff-8472. De zendontvangerontwerpen worden voor hoge prestaties en rendabel geoptimaliseerd om klanten te leveren de beste oplossingen voor telecommunicatie en datacom.
