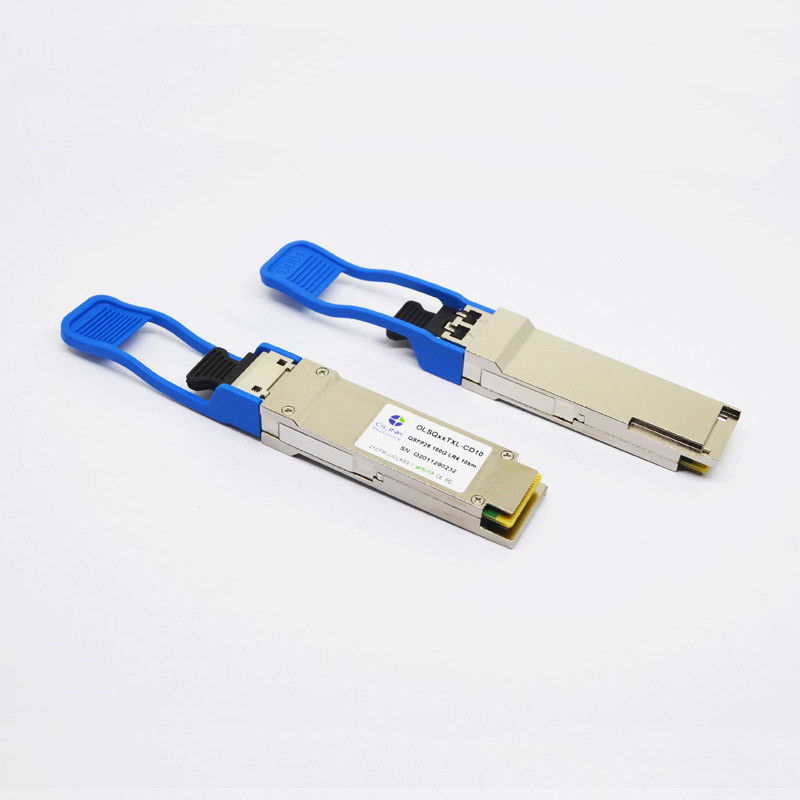

De Compatibele 100GBASE-LR4 QSFP28 Optische Zendontvanger van Cisco qsfp-100g-lr4-s (SMF, 1295~1310nm, LC, 10km, DOM)

100G QSFP28 1310nm 10km

Deze zendontvanger van 100GBASE-LR4 QSFP28 is compatibel met Cisco-voorzien van een netwerkmateriaal en equivalent aan Cisco qsfp-100g-lr4-s. Het is geschikt voor lange afstanden en biedt een hoogst rendabele manier aan om een 100 Gigabit verbindingsconnectiviteit tussen apparaten duidelijk te maken die QSFP28-havens gebruiken. Compatibel qsfp-100g-lr4-s zet 4 ingevoerde kanalen van de elektrogegevens van 25Gb/s in 4 kanalen van LAN WDM optische signalen om en seint hen dan in één enkel kanaal voor de optische transmissie van 100Gb/s simultaan over. De zendontvanger steunt verbindingslengten van zelfs 10km over single-mode vezel (SMF) bij de golflengte tussen 1295nm en 1310nm wordt gespecificeerd gebruikend een duplexlc-schakelaar die.

Eigenschappen

• Functioneel identiek aan Cisco qsfp-100g-lr4-s
• Tot 26Gb/s-datasnelheid per kanaal
• QSFP28 volgzaam MSA
• Tot 10km op enige wijzevezel
• Enige 3.3V-voeding
• Maximummachtsconsumptie 3.5W
• De duplex optische schakelaar van LC
• Ingebouwde digitale kenmerkende functie

Absolute Maximumclassificaties

Parameter	Symbool	Min.	Max.	Eenheid	Nota
Leveringsvoltage	Vcc	-0.5	3.6	V
Opslagtemperatuur	TS	-40	85	°C
Relatieve Vochtigheid	Relatieve vochtigheid	0	85	%
De Drempel van de Rxschade, per Steeg	PRdmg	5.5		dBm

Nota: De spanning meer dan de maximum absolute classificaties kan permanente schade aan de zendontvanger veroorzaken.

Optische Kenmerken (Hoogste =0~70℃, Vcc=3.14~3.47V)

(Getest onder geadviseerde exploitatievoorwaarden, tenzij anders vermeld)

Parameter	Symbool	Eenheid	Min		Type			Maximum		Nota's
Zender
Signalerend tarief, elke steeg		Gb/s	25.78125 ±100 p.p.m.						1
De Waaier van de vier Steeggolflengte	λ1	NM	1294.53	1295.56			1296.59
	λ2		1299.02	1300.05			1301.09
	λ3		1303.54	1304.58			1305.63
	λ4		1308.09	1309.14			1310.19
Totale lanceringsmacht	Steenbolk	dBm					10.5
Gemiddelde lanceringsmacht, elke steeg	Pavg	dBm	-4.5				4.5		2,7
Optische modulatieomvang, elke steeg (OMA)	OMA	dBm	-1.3				4.5
Uitstervenverhouding	ER	dB	4
De verhouding van de zij-wijzeafschaffing	SMSR	dB	30
Gemiddelde lanceringsmacht van WEG zender, per steeg	POFF	dBm					-30
De optische tolerantie van het terugkeerverlies		dB					20
Zenderreflectiecoëfficiënt		dB					– 12
Het masker van het zenderoog {X1, X2, X3, Y1, Y2, Y3}			{0,25, 0,4, 0,45, 0,25, 0,28, 0,4}						3
Ontvanger
Ontvang Tarief voor Elke Steeg		Gb/s	25.78125 ±100 p.p.m.						4
De Waaier van de vier Steeggolflengte	λ1	NM	1294.53	1295.56		1296.59
	λ2		1299.02	1300.05		1301.09
	λ3		1303.54	1304.58		1305.63
	λ4		1308.09	1309.14		1310.19
De overbelasting voerde Optische Macht in	Pmax	dBm	5.5
Het gemiddelde ontvangt Macht voor elk Steeg	Speld	dBm	-10.6				4.5		5,7
Ontvangersgevoeligheid (OMA) per steeg	Psens1	dBm					-11.3
Beklemtoonde Gevoeligheid (OMA) per steeg	Psens2	dBm					-6.8		6
Terugkeerverlies	RL	dB	-26
Frequentie van de ontvangers de Elektro3db hogere scheiding, per steeg		GHz					31
Los DE-beweert	Pd	dBm					-11.6
Los beweert	Pa	dBm	-23.6
Verlieshysterese	Pd-pa	dBm		2

Nota's:

1. De zender bestaat uit 4 lasers die bij 25.78Gb/s elk werken.

2. De minimumwaarde is informatief.

3. Klapverhouding 5x10-5^.

^4.De ontvanger bestaat uit 4 fotodetectoren die bij 25.78Gb/s elk werken.

5. De minimumwaarde is informatief, evenaart min TxOMA met oneindig ER en het maximum verlies van de kanaaltoevoeging.

6. SRS wordt gemeten met de verticale sanctie van de oogsluiting van 1,8 maximum dB, J2 van 0,30 UI, en J9 van 0,47 UI.

7. De machtswaarde en de machtsnauwkeurigheid zijn met alle kanalen.

FAQ

1. Hoe ongeveer de garantie?

Elk van onze producten zijn 3 jaar garantie (de terugkeer en verandert de dienst binnen 1 jaar, reparatie binnen 2 jaar)

2. Wat is uw termijnen van levering?

FOB- EXW, DAP… is beschikbaar, kunt u met ons voor nadere informatie contacteren

label:

Plaats van herkomst:	China
Merknaam:	OLKOPTO
Certificering:	CE, RoHS, FCC, FDA, UL, EMC, ISO9001
Modelnummer:	Olsqxxtxl-CD10

Min. bestelaantal:	1 PC
Prijs:	negotiable
Verpakking Details:	4pcs/dienblad, individueel pakket
Levertijd:	3-6 werkdagen
Betalingscondities:	T/T
Levering vermogen:	7k-10k per maand

Productnaam:	100G QSFP28 1310nm 10km	Datasnelheid:	100 Gb/s
Golflengte:	1295~1310 NM	Afstand:	10 km
verenigbaarheid:	CISCO	Vormfactor:	QSFP28
Vezeltype:	SMF	DOM:	Ja
Schakelaar:	LC duplex	Milieu:	Het werken: 0°C aan 70°C
Hoog licht:	De Optische Zendontvanger van Cisco QSFP28 , De Optische Zendontvanger van 100GBASE-LR4 QSFP28 , 100GBASE-LR4
