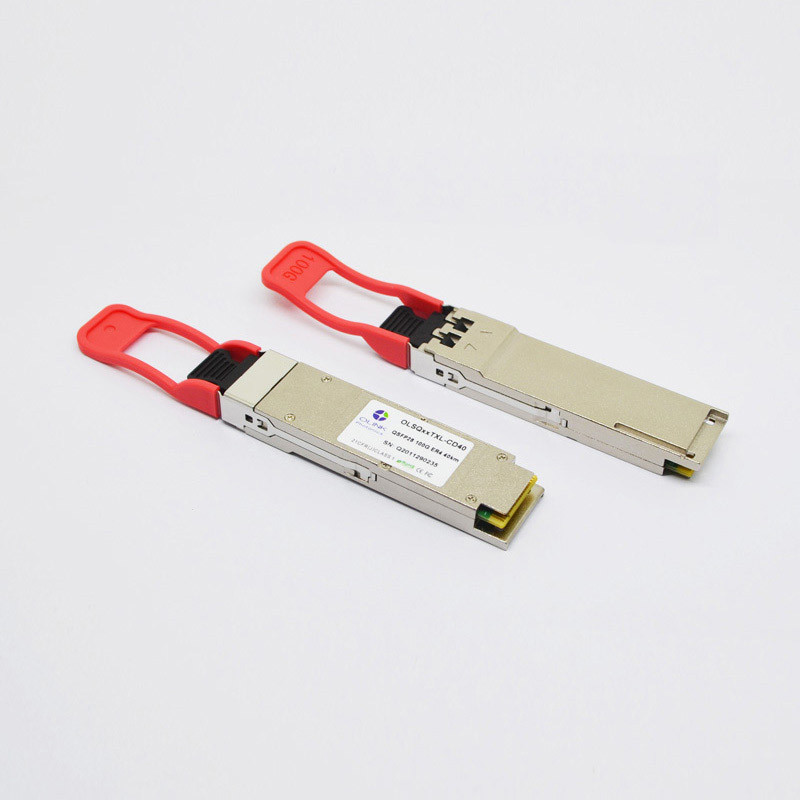

Qsfp-100g-ER4 de Compatibele Zendontvanger 1310nm 40km DOM LC SMF van 100G QSFP28

Juniper Networks qsfp-100g-ER4 Compatibele 100GBASE-ER4 QSFP28 1310nm 40km DOM LC SMF Optische Zendontvangermodule

Functionele Beschrijving

Integreert de Olinkcom olsqxxtxm-CD40 optische zendontvanger transmit en ontvangt weg op één module. Voor de transmit kant, worden vier stegen van periodieke gegevensstromen teruggekregen, retimed en aan vier laserbestuurders doorgegeven, die vier elektrisch-absorptie gemoduleerde lasers (lan-WDM) met 1296, 1300, 1305, en 1309 NM-centrumgolflengten controleren. De optische signalen worden dan simultaan overgeseind in een single-mode vezel door een industrie-standaardlc-schakelaar. Op ontvang kant, optisch demultiplexed vier stegen van optische gegevensstromen door geïntegreerde optische demultiplexer. Elke gegevensstoom wordt teruggekregen door een de fotodetector en transimpedanceversterker van APD, retimed en aan een outputbestuurder doorgegeven.

Optische Kenmerken (Top=0~70℃, Vcc=3.14~3.47V)

Parameter	Symbool	Eenheid	Min		Type			Maximum		Nota's
Zender
Signalerend tarief, elke steeg		Gb/s	25.78125 ±100 p.p.m.						1
De Waaier van de vier Steeggolflengte	λ1	NM	1294.53	1295.56			1296.59
	λ2		1299.02	1300.05			1301.09
	λ3		1303.54	1304.58			1305.63
	λ4		1308.09	1309.14			1310.19
Totale lanceringsmacht	Steenbolk	dBm					10.5
Gemiddelde lanceringsmacht, elke steeg	Pavg	dBm	-2.9				4.5		2,7
Optische modulatieomvang, elke steeg (OMA)	OMA	dBm	0,1				4.5
Uitstervenverhouding	ER	dB	7
De verhouding van de zij-wijzeafschaffing	SMSR	dB	30
Gemiddelde lanceringsmacht van WEG zender, per steeg	POFF	dBm					-30
De optische tolerantie van het terugkeerverlies		dB					20
Zenderreflectiecoëfficiënt		dB					– 12
Het masker van het zenderoog {X1, X2, X3, Y1, Y2, Y3}			{0,25, 0,4, 0,45, 0,25, 0,28, 0,4}						3
Ontvanger
Ontvang Tarief voor Elke Steeg		Gb/s	25.78125 ±100 p.p.m.						4
De Waaier van de vier Steeggolflengte	λ1	NM	1294.53	1295.56		1296.59
	λ2		1299.02	1300.05		1301.09
	λ3		1303.54	1304.58		1305.63
	λ4		1308.09	1309.14		1310.19
De overbelasting voerde Optische Macht in	Pmax	dBm	-1
Het gemiddelde ontvangt Macht voor elk Steeg	Speld	dBm	-20.9				-4.9		5,7
Ontvangersgevoeligheid (OMA) per steeg	Psens1	dBm					-18.6
Beklemtoonde Gevoeligheid (OMA) per steeg	Psens2	dBm					-16.6		6
Terugkeerverlies	RL	dB	-26
Frequentie van de ontvangers de Elektro3db hogere scheiding, per steeg		GHz					31
Los DE-beweert	Pd	dBm					-24
Los beweert	Pa	dBm	-26
Verlieshysterese	Pd-pa	dBm		2

Producteigenschappen

●Heet-pluggable QSFP28-vormfactor

●de zendontvangermodule van de 4 kanalenfull-duplex

●Steunendatasnelheid tot 111.8Gb/s

●Volgzaam met de normen van QSFP28 MSA, van 100G 4WDM-40 MSA, van IEEE 802.3ba 100GBASE-ER4 en van OTN OTU4

●de koelzender lan-WDM van 4x 28Gb/s EML met SOA

●4 kanalen APD ROSA

●Interne CDR-kringen op zowel ontvanger als zenderkanalen

●Lage machtsconsumptie < 4W="">

●Tot 40km bereik voor G.652 SMF

●Duplexlc-vergaarbakken

●Werkende gevaltemperatuur 0°C aan 70°C

●3.3V voedingvoltage

Toepassingen

●100GBASE-ER4

●OTN OTU4

Het opdracht geven van tot Informatie

Artikelnummer	Beschrijving
Olsqxxtxl-CD40	QSFP28 ER4 40KM, 0~70℃, met Digitale Kenmerkende Monitor

label:

Plaats van herkomst:	CHINA
Merknaam:	OLKOPTO
Certificering:	RoHs, FCC, CE, UL, ISO9001, ISO14001
Modelnummer:	Olsqxxtxl-CD40

Min. bestelaantal:	1 PC
Verpakking Details:	4 PCs per pallet
Levertijd:	3-5 werkdagen
Betalingscondities:	T/T of Netto 30 dagen
Levering vermogen:	2k per maand

Compatibel Merk:	Jeneverbes	Verkopersnaam:	Olinkcom
Datasnelheid:	103.1 Gbps	Vormfactor:	QSFP28
Golflengte:	LAN WDM	Afstand:	40km
Optische Macht:	-2.5~4.5dBm	Max Sen:	-18.6dBm
OTU4:	Gesteund	DOM:	Gesteund
Hoog licht:	Qsfp-100g-ER4 , de Zendontvanger van 1310nm 100G QSFP28 , De Zendontvanger van LC 100G QSFP28
