10deZendontvangervan0GBASE-ER4QSFP281310nm40km, GenerischCompatibel systeem

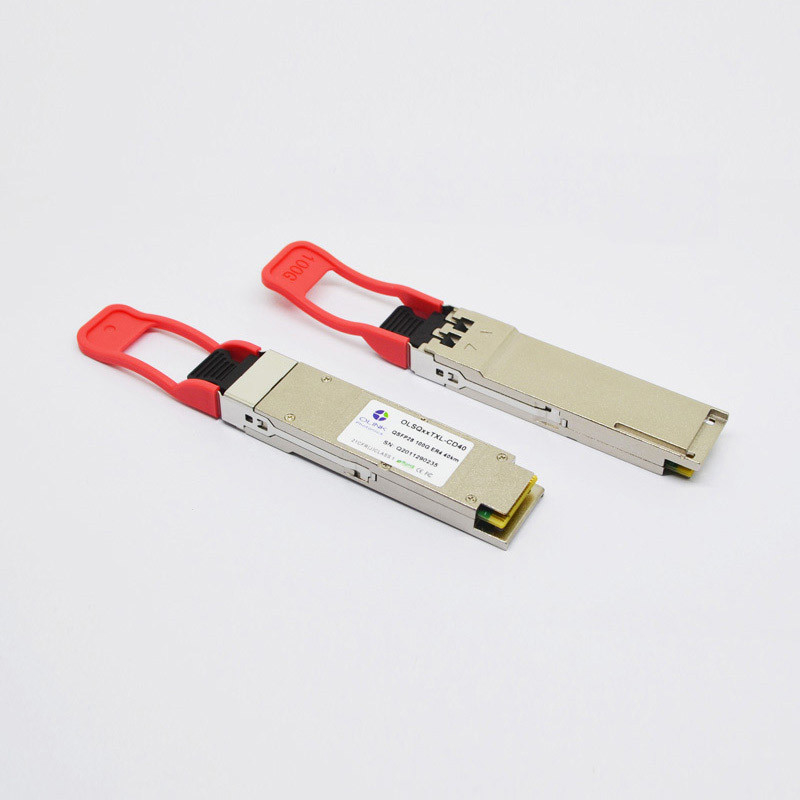

Generische 100G QSFP28 1310nm 40km
Dit olsqxxtxl-CD40 verstrekt een vervanging van de derde goedkope 100GBASE-ER4 QSFP28 zendontvanger die met de Generische optica qsfp-100g-ER4 werkt. Deze QSFP28-snelheid en 40km van de zendontvangersteun 100Gbps verbinden afstand over enige wijzevezel. Het is geschikt voor vezelconnectiviteit in datacentra, high-performance computingsnetwerken, ondernemingskern, distributielagen, en providertoepassingen.
Eigenschappen
• Derde compatibele vervanging voor de Generische Zendontvanger van 100GBASE-ER4 QSFP28
• QSFP28 volgzaam MSA
• Volgzaam met sff-8665 en sff-8679
• Metaalbijlage voor lagere EMI
• Ingebouwde digitale kenmerkende functies voor monitor in real time
• Volgzaam en loodvrije RoHS
Elektrokenmerken (Hoogste =0~70℃, Vcc=3.14~3.47V)
(Getest onder geadviseerde exploitatievoorwaarden, tenzij anders vermeld)
| Parameter |
Symbool |
Min |
Type |
Maximum |
Eenheid |
Nota's |
| Zender |
| Signalerend tarief per steeg |
DRPL |
25.78125 ± 100 p.p.m. |
Gb/s |
|
| Het differentiële verlies van de inputterugkeer (min) |
RLd (F) |
9.5 – 0.37f, 0.01≤f<8>
4.75 – 7.4log10 (f/14), 8 ≤f<19>
|
dB |
|
|
Verschil aan gemeenschappelijke wijzeinput
terugkeerverlies (min)
|
RLdc (F) |
22-20 (f/25.78), 0.01≤f<12>
15-6 (f/25.78), 12.89≤f<19>
|
dB |
|
| Differentiële beëindigingswanverhouding |
Tm |
|
|
10 |
% |
|
| Oogbreedte |
Ew |
|
|
0,46 |
UI |
|
| Toegepaste sinusoïdale jitter pk-pk |
Ppj |
Per IEEE 802.3bm |
|
|
| Ooghoogte |
Eh |
|
95 |
|
mV |
|
| Gemeenschappelijk de wijzevoltage van gelijkstroom |
DCv |
-350 |
|
2850 |
mV |
|
| Ontvanger |
| Signalerend tarief per steeg |
DRPL |
25.78125 ± 100 p.p.m. |
Gb/s |
|
| De differentiële schommeling van de gegevensoutput |
Vout, pp |
400 |
|
800 |
mV |
|
| Oogbreedte |
Ew |
0,57 |
|
|
UI |
|
| Verticale oogsluiting |
|
|
|
5.5 |
dB |
|
| Het differentiële verlies van de outputterugkeer (min) |
RLd (F) |
9.5 – 0.37f, 0.01≤f<8>
4.75 – 7.4log10 (f/14), 8 ≤f<19>
|
dB |
|
|
Het gemeenschappelijke aan differentiële verlies van de wijze conver- sion terugkeer (min)
|
RLdc (F) |
22-20 (f/25.78), 0.01≤f<12>
15-6 (f/25.78), 12.89≤f<19>
|
dB |
|
| Differentiële beëindigingswanverhouding |
Tm |
|
|
10 |
% |
|
| Overgangstijd, 20% aan 80% |
RT, Tf |
12 |
|
|
ps |
|
Nota's:
1.20%~80%
Optische Kenmerken (Hoogste =0~70℃, Vcc=3.14~3.47V)
(Getest onder geadviseerde exploitatievoorwaarden, tenzij anders vermeld)
| Parameter |
Symbool |
Eenheid |
Min |
Type |
Maximum |
Nota's |
| Zender |
| Signalerend tarief, elke steeg |
|
Gb/s |
25.78125 ±100 p.p.m. |
1 |
| De Waaier van de vier Steeggolflengte |
λ1 |
NM |
1294.53 |
1295.56 |
1296.59 |
|
| λ2 |
1299.02 |
1300.05 |
1301.09 |
|
| λ3 |
1303.54 |
1304.58 |
1305.63 |
|
| λ4 |
1308.09 |
1309.14 |
1310.19 |
|
| Totale lanceringsmacht |
Steenbolk |
dBm |
|
|
10.5 |
|
| Gemiddelde lanceringsmacht, elke steeg |
Pavg |
dBm |
-2.9 |
|
4.5 |
2,7 |
| Optische modulatieomvang, elke steeg (OMA) |
OMA |
dBm |
0,1 |
|
4.5 |
|
| Uitstervenverhouding |
ER |
dB |
7 |
|
|
|
| De verhouding van de zij-wijzeafschaffing |
SMSR |
dB |
30 |
|
|
|
|
Gemiddelde lanceringsmacht van WEG
zender, per steeg
|
POFF |
dBm |
|
|
-30 |
|
| De optische tolerantie van het terugkeerverlies |
|
dB |
|
|
20 |
|
| Zenderreflectiecoëfficiënt |
|
dB |
|
|
– 12 |
|
| Het masker van het zenderoog {X1, X2, X3, Y1, Y2, Y3} |
|
|
{0,25, 0,4, 0,45, 0,25, 0,28, 0,4} |
3 |
| Ontvanger |
| Ontvang Tarief voor Elke Steeg |
|
Gb/s |
25.78125 ±100 p.p.m. |
4 |
| De Waaier van de vier Steeggolflengte |
λ1 |
NM |
1294.53 |
1295.56 |
1296.59 |
|
| λ2 |
1299.02 |
1300.05 |
1301.09 |
|
| λ3 |
1303.54 |
1304.58 |
1305.63 |
|
| λ4 |
1308.09 |
1309.14 |
1310.19 |
|
| De overbelasting voerde Optische Macht in |
Pmax |
dBm |
-1 |
|
|
|
|
Het gemiddelde ontvangt Macht voor elk
Steeg
|
Speld |
dBm |
-20.9 |
|
-4.9 |
5,7 |
| Ontvangersgevoeligheid (OMA) per steeg |
Psens1 |
dBm |
|
|
-18.6 |
|
| Beklemtoonde Gevoeligheid (OMA) per steeg |
Psens2 |
dBm |
|
|
-16.6 |
6 |
| Terugkeerverlies |
RL |
dB |
-26 |
|
|
|
| Frequentie van de ontvangers de Elektro3db hogere scheiding, per steeg |
|
GHz |
|
|
31 |
|
| Los DE-beweert |
Pd |
dBm |
|
|
-24 |
|
| Los beweert |
Pa |
dBm |
-26 |
|
|
|
| Verlieshysterese |
Pd-pa |
dBm |
|
2 |
|
|
Nota's:
1. De zender bestaat uit 4 lasers die bij 25.78Gb/s elk werken.
2. De minimumwaarde is informatief.
3. Klapverhouding 5x10-5.
4. De ontvanger bestaat uit 4 fotodetectoren die bij 25.78Gb/s elk werken.
5. De minimumwaarde is informatief, evenaart min TxOMA met oneindig ER en het maximum verlies van de kanaaltoevoeging.
6. SRS wordt gemeten met de verticale sanctie van de oogsluiting van 1,8 maximum dB, J2 van 0,30 UI, en J9 van 0,47 UI.
7. De machtswaarde en de machtsnauwkeurigheid zijn met alle kanalen.
Nota: Wanneer het gebruiken van deze zendontvanger van 100G QSFP28 ER4 in kort-afstandstransmissie, te voegen gelieve een LC-vezeldemper (≥9dB) toe om ontvangersschade en overbelasting te vermijden.
