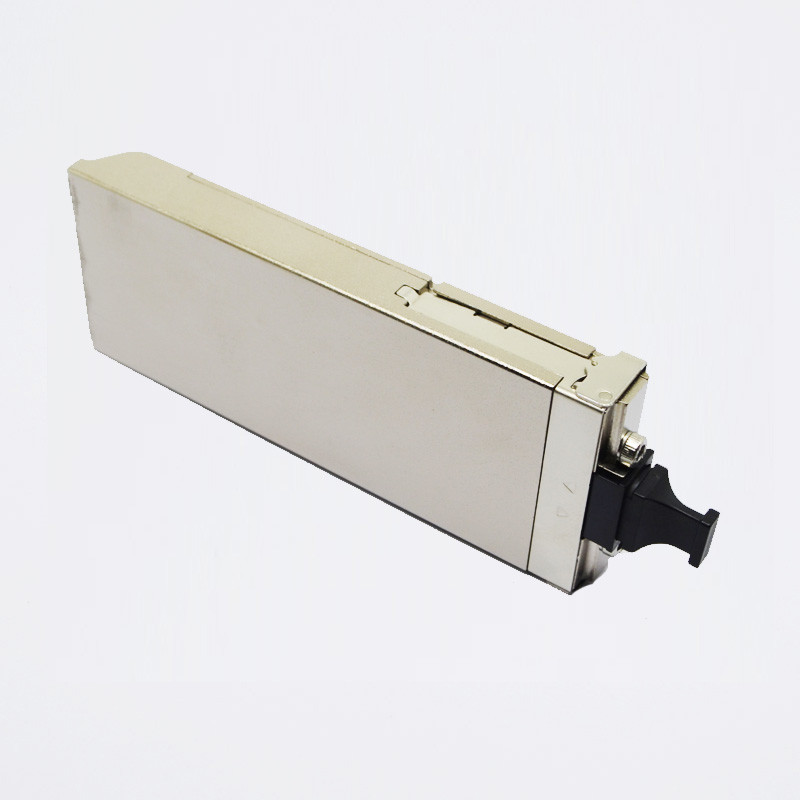

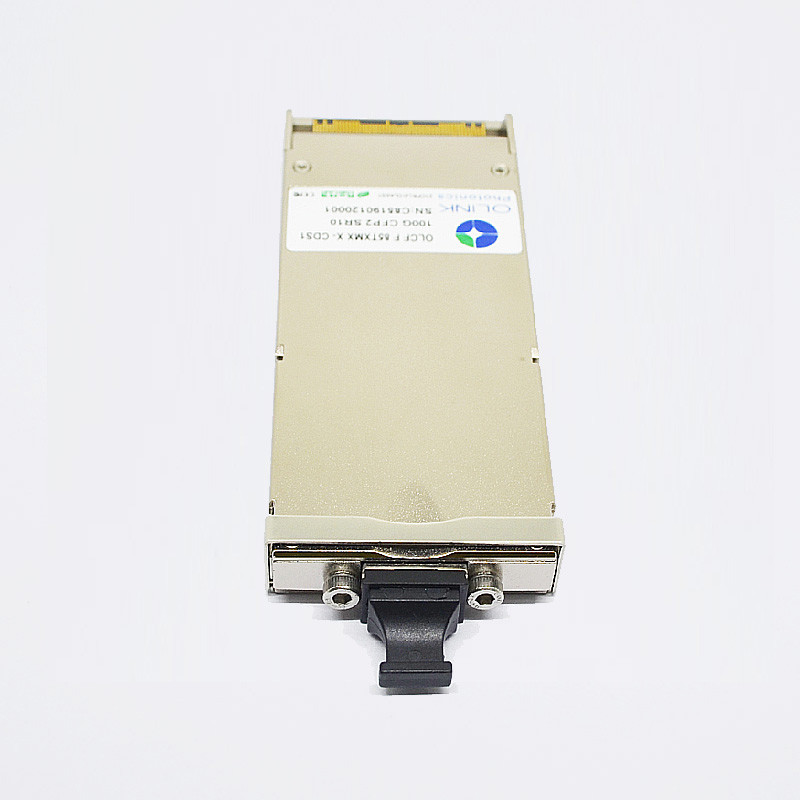

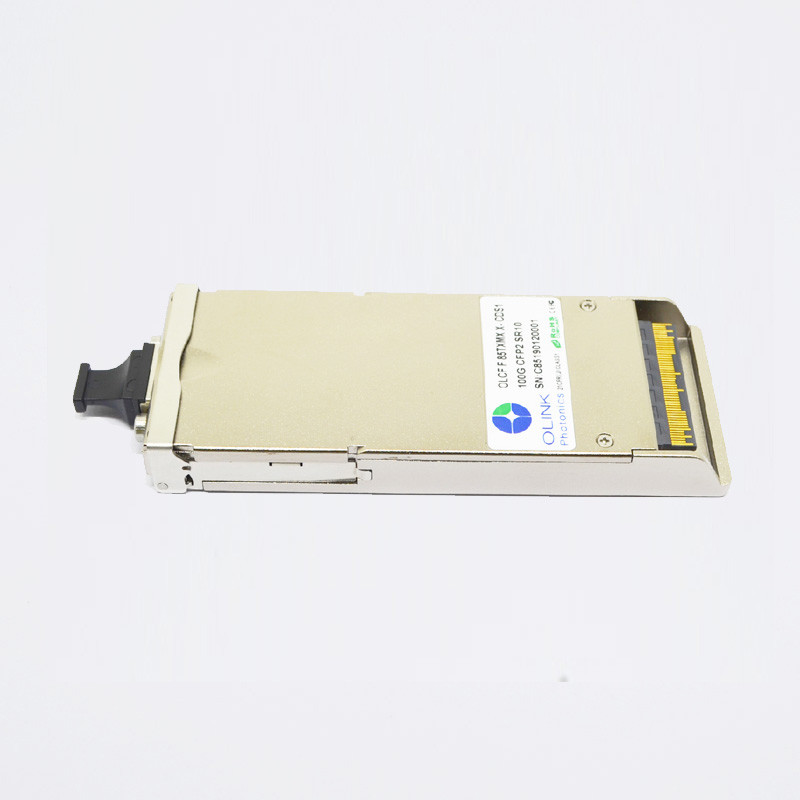

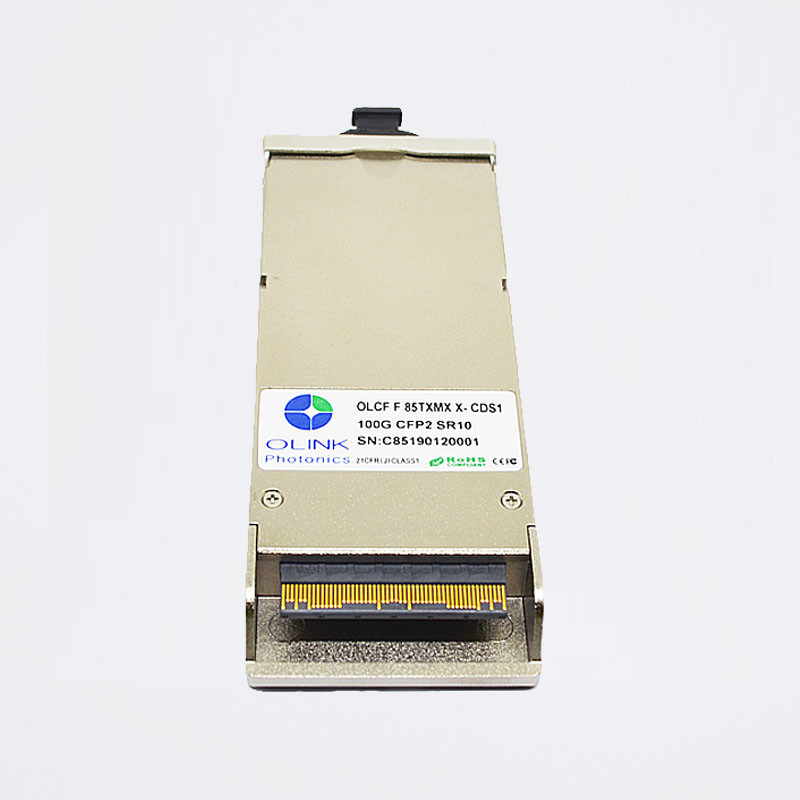

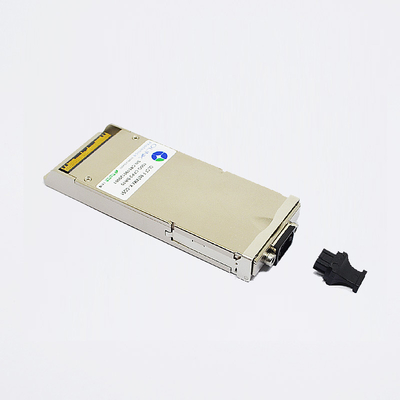

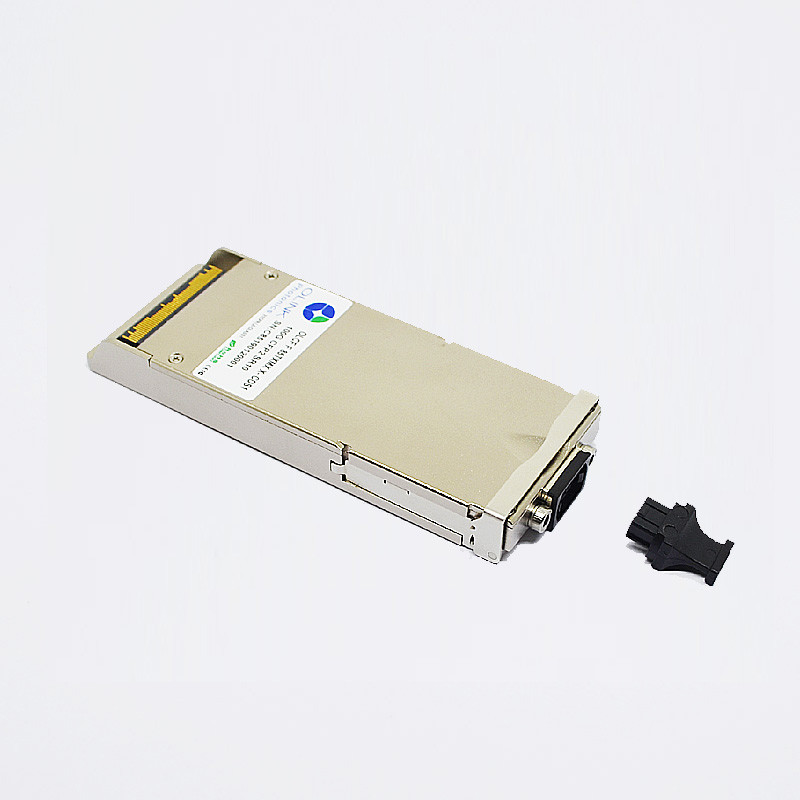

100GBASE-SR10 CFP2 850nm 100m Optische Zendontvangermodule met DOM Function

100GBASE-SR10 CFP2 850nm 100m Optical Transceiver Module With DOM Function
100GBASE-SR10 CFP2 850nm 100m Optical Transceiver Module With DOM Function 100GBASE-SR10 CFP2 850nm 100m Optical Transceiver Module With DOM Function 100GBASE-SR10 CFP2 850nm 100m Optical Transceiver Module With DOM Function 100GBASE-SR10 CFP2 850nm 100m Optical Transceiver Module With DOM Function 100GBASE-SR10 CFP2 850nm 100m Optical Transceiver Module With DOM Function
Basisinformatie
Plaats van herkomst: SZ China
Merknaam: OLKOPTO
Certificering: ISO9001,ISO14001,OHSAS18001
Modelnummer: OLCF85TXMX-CDS1
Min. bestelaantal: 1pcs
Verpakking Details: Individueel pakket OF 10 PCs-pallet OF 20 PCs-pallet
Levertijd: 3-5 werkdagen
Betalingscondities: TT/Net 30days
Levering vermogen: 80-100K per maand
Contact nu
Artikelnummer: OLCF85TXMX-CDS1 Datasnelheid: 100g
Compitiblemerk: Generisch, Cisco, Jeneverbes, MikroTik, D-Verbinding, Extreme Ciena, Vormfactor: CFP2
Schakelaar: LC Machtsconsumptie: < 4W="">
Hoog licht:

100GBASE-SR10 optische Zendontvangermodule

,

100m Optische Zendontvangermodule

,

CFP2 optische Zendontvanger met DOM Function

Optische transceive modules 100Gb/s CFP2 SR10 850nm 100m brokaat compatibele DOM



RoHS Volgzame 100Gb/s CFP2 SR10 850nm 100m Optische Zendontvanger





Producteigenschappen

●Steunen 103.1Gb/s aan 112Gb/s-bitrate

●MPO 24 vergaarbak optische interface

●De elektrointerface van CPPI

●De ongekoelde zender van 10x10Gb/s 850nm

●parallelle elektro periodieke interface 10

●Toepasselijk voor 100m met OM3 MMF en 150m met OM4 MMF

●Lage machtsconsumptie <4w>

●Digitale Kenmerkende Communicatie van Monitorinterfacel ●MDIO Interface

●Volgzaam met 100GBASE-SR10

●Werkende gevaltemperatuur:

Commerical: 0 tot 70 °C

Toepassingen

●100GBASE-SR10 Ethernet

●10x11.2Gb/s Multimode OTN

●10x 10GE-SRLite Ethernet



Normen

●Volgzaam met IEEE 802.3ba

●Volgzaam met de hardwarespecificaties van CFP2 MSA

●Volgzaam met het beheersspecificaties van CFP2 MSA



Functionele Beschrijving

OLCF85TXMX-CDS1 van Olinkcom, de zendontvangermodules de van 100GE SR10 CFP2 (wordt ALT1) ontworpen voor gebruik in 100 Gigabit Ethernet-verbindingen en van 10x11.2G OTN cliëntinterfaces over multimode vezel. Zij zijn volgzaam met CFP2 MSA en met IEEE 802.3ba 100GBASE-SR10. De digitale diagnostiekfuncties zijn beschikbaar via de MDIO-interface.



Optische Kenmerken (BOVENKANT = 0 tot 70 °C, VCC = 3,13 tot 3,47 V)

Parameter Symbool Min. Type Max. Eenheid Nota
Zender (per Steeg)
Gegevens Rate Per Lane DRPL   10.3125 11.1810 Gb/s 1
Centrumgolflengte λ 840 850 860 NM
RMS Spectrale Breedte Δλ     0,65 NM
Gemiddelde Macht per Steeg PAVEp -8   1 dBm
Breng OMA per Steeg over POMA -6   3.0 dBm 2
Gemiddelde lanceringsmacht van WEG DP     -30 dB
Piekmacht per Steeg Pp     4.0 dBm
TDP per Steeg TDP     4 dBm
Uitstervenverhouding ER 3.0     dB
De Tolerantie van het terugkeerverlies       12 dB
Relatief Intensiteitslawaai RIN     -128 dB/Hz 3
Het maskerdefinitie van het zenderoog {X1, X2, X3, Y1, Y2, Y3}   0,23, 0,34, 0,43, 0,27, 0,35, 0,4
Ontvanger (per Steeg)
Centrumgolflengte λ 840 850 860 NM
Ontvangersgevoeligheid per Steeg PSEN1     -9.9 dBm 4
Ontvangersgevoeligheid (OMA) per Steeg PSEN2     -5.4 dBm

Piekmacht, per steeg



 PPx     4 dBm
Overbelasting, perlane BEDEK 1     dBm

Ontvangersreflectiecoëfficiënt



 Rrx     -12 dB

Verspreidingssanctie, per steeg



 TDP     1.9 dB

Beklemtoond oog J2 jitter, per Steeg



 JE2P   0,35   UI

Beklemtoond oog J9 jitter, per Steeg



 JE9P   0,47   UI

Jittertolerantie [OMA], per steeg



 JTP   -5.4   dBm

LOS DE-beweert



 Pa -11     dBm

LOS beweert



 Pd     -25 dBm

LOS Hysterese



 Pd-pa 0,5     dB

Nota's:

1.  De zender bestaat uit 10 lasers aan een maximumtarief van 11,1810 Gb/s werken elk die.

2.  Zelfs als TDP is <0>

3.  RIN wordt geschraapt door 10*log (10/4) om SNR buiten zender te handhaven.

4.  Gemeten gebruikend DUT Tx en DUT Rx; geen gouden zenders zullen worden gebruikt.



Meer details van onze producten:

Hoge Betrouwbare Optische Componenten en Uitstekend Ontwerp

1. DLB-laser en SPELDfotodiode

2. Dikke Gouden Vinger



3. Platerend Hard Gouden Shell



Rendabele en Betrouwbare Transmissie



Uitvoerige Prestatietest met ons Geavanceerd Materiaal
  • Verklaard en getest op het automatische systeem voor kwaliteitscontrole, om de hoge prestaties in de daadwerkelijke werkomgeving te verzekeren. Volledig Getest voor verenigbaarheid in onze aangepaste schakelaars.

Onze Verpakking & Etikettering:

  • Antistatische doos
  • Individueel pakket
  • 10pcs/pallet
  • 20pcs/pallet



Onze alle modules hebben 3 jaar garantie!
