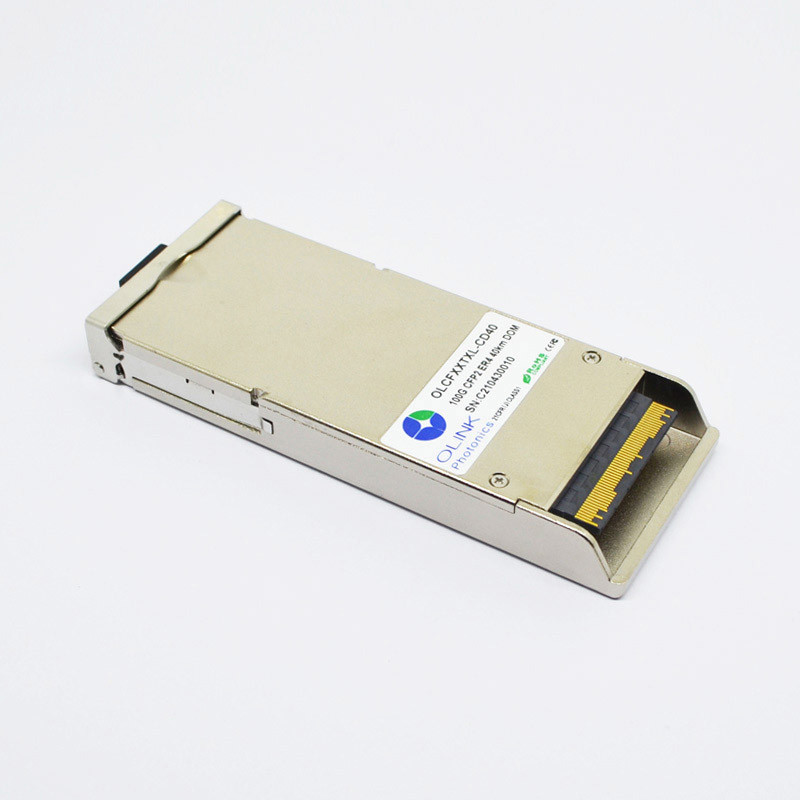

De Compatibele CFP2 Optische Zendontvanger 100GBASE-ER4 1310nm 40km van Cisco

DOM LC SMF van Cisco Compatibele CFP2-100G-ER4 100GBASE-ER4 1310nm 40km Zendontvangermodule

Olinkcom olcfxxtxl-CD40, de optische zendontvanger van 100G CFP2 ER4 integreert transmit en ontvangt weg op één module. Voor de transmit kant, worden vier stegen van periodieke gegevensstromen teruggekregen, retimed en aan vier laserbestuurders doorgegeven, die vier elektrisch-absorptie gemoduleerde lasers (EMLs) met 1296, 1300, 1305, en 1309 NM-centrumgolflengten controleren. De optische signalen worden dan simultaan overgeseind in een single-mode vezel door een industrie-standaardlc-schakelaar. Op ontvang kant, optisch demultiplexed vier stegen van optische gegevensstromen door geïntegreerde optische demultiplexer. Elke gegevensstoom wordt teruggekregen door een van SPELDfotodetector en transimpedance versterker, retimed en aan een outputbestuurder doorgegeven. Deze module kenmerkt een heet-pluggable elektrointerface, een lage machtsconsumptie, en MDIO-beheersinterface.

Optische Kenmerken

Parameter	Symbool	Eenheid	Min		Type			Maximum			Nota's
Optische Zenderkenmerken
Signalerend tarief, elke steeg		GBd	25.78125 ±100 p.p.m.						100GBase-ER4
			27.9525 ±20 p.p.m.						OTU4
De Waaier van de vier Steeggolflengte	λ1	NM	1294.53	1295.56		1296.59
	λ2		1299.02	1300.05		1301.09
	λ3		1303.54	1304.58		1305.63
	λ4		1308.09	1309.14		1310.19
Totale lanceringsmacht		dBm				8.9			100GBase-ER4
Gemiddelde lanceringsmacht, elke steeg	Pavg	dBm	-2.9			2.9			2
Optische modulatieomvang, elke steeg (OMA) 2	OMA	dBm	0,1			4.5
Verschil in lanceringsmacht tussen om het even welke twee stegen (OMA)		dB				3.6
Uitstervenverhouding	ER	dB	8						100GBase-ER4
De verhouding van de zij-wijzeafschaffing	SMSR	dB	30
Zender en verspreidingssanctie, elke steeg	TDP	dB				2.5
De optische tolerantie van het terugkeerverlies		dB				20
Zender reflectance3		dB				– 12
Het masker van het zenderoog {X1, X2, X3, Y1, Y2, Y3}			{0,25, 0,4, 0,45, 0,25, 0,28, 0,4}						100GBase-ER4
Optische Ontvangerskenmerken
Ontvang Tarief voor Elke Steeg		Gbps		25.78125			27.9525
De overbelasting voerde Optische Macht in	Pmax	dBm	5.5							3
Het gemiddelde ontvangt Macht voor elk Steeg	Speld	dBm	-20.9				4.5			4, 5
Ontvang Macht in OMA voor elk Steeg	PinOMA	dBm					4.5
Verschil in Receive Macht binnen OMA tussen Om het even welke twee Stegen		dBm					4.5
Ontvangersgevoeligheid in OMA voor Elke Steeg	SOMA	dBm					-21.4			6
Beklemtoonde Ontvangersgevoeligheid binnen OMA voor Elke Steeg		dBm					-17.9			7, 8

Producteigenschappen

●Steunen tot 112Gbps-bitrate

●Duplexlc-schakelaar

●Hete pluggable

●Werkende elektro periodieke datasnelheid tot 27.952493Gbps

●APD ROSA

●parallelle elektro periodieke interface 4

●Toepasselijk voor 30km SMF verbinding

●Lage machtsconsumptie, < 12W="">

●Digitale Kenmerkende Monitor Interfacel

●MDIO-Communicatie Interface

●Volgzaam met 100GBASE-ER4

●Werkende gevaltemperatuur: 0~70℃

Toepassingen

●Local area network (LAN)

●Breed Area Network (WAN)

●Schakelaar aan routerinterface

label:

Plaats van herkomst:	CHINA
Merknaam:	OLKOPTO
Certificering:	RoHs, FCC, CE, UL, ISO9001, ISO14001
Modelnummer:	Olcfxxtxl-CD10

Min. bestelaantal:	1 PC
Verpakking Details:	Individueel pakket
Levertijd:	3-5 werkdagen
Betalingscondities:	T/T of Netto 30 dagen
Levering vermogen:	2k per maand

Compatibel Merk:	Cisco	Vormfactor:	CFP2
Datasnelheid:	103.1 Gbps	Golflengte:	LAN WDM
Afstand:	40km	Schakelaar:	Duplexlc
Temperatuur:	0~70℃	Garantie:	3 jaar
Hoog licht:	40km cfp2 100g er4 , 40km CFP2 Optische Zendontvanger , 40km cfp2 zendontvanger
