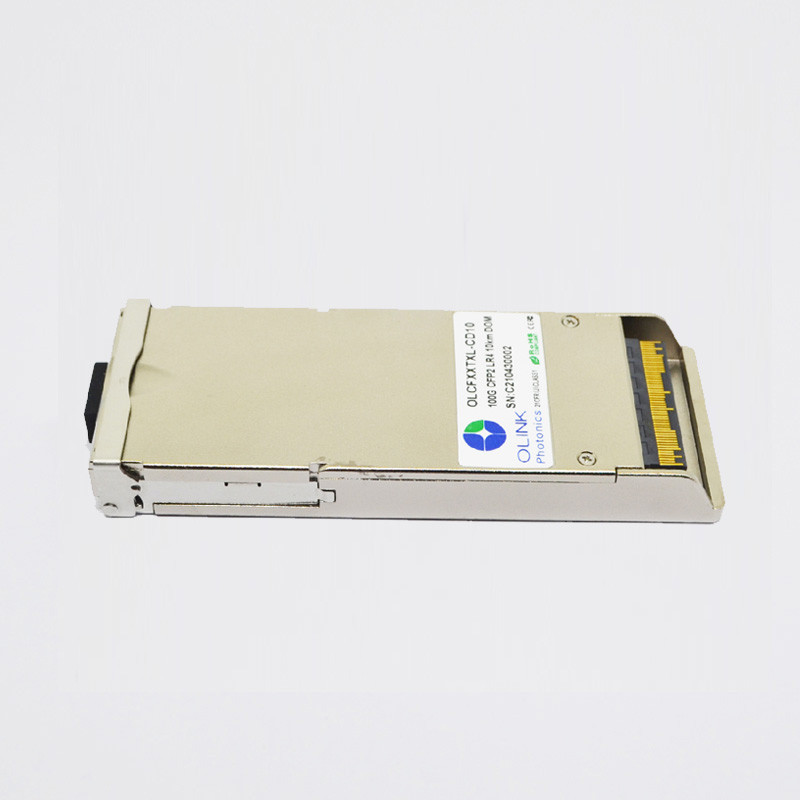

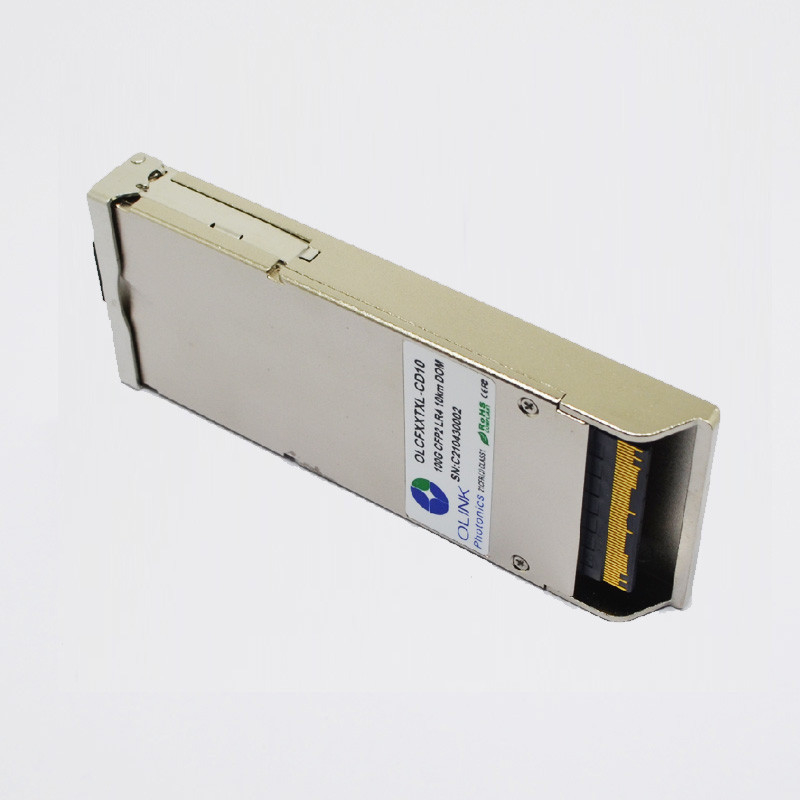

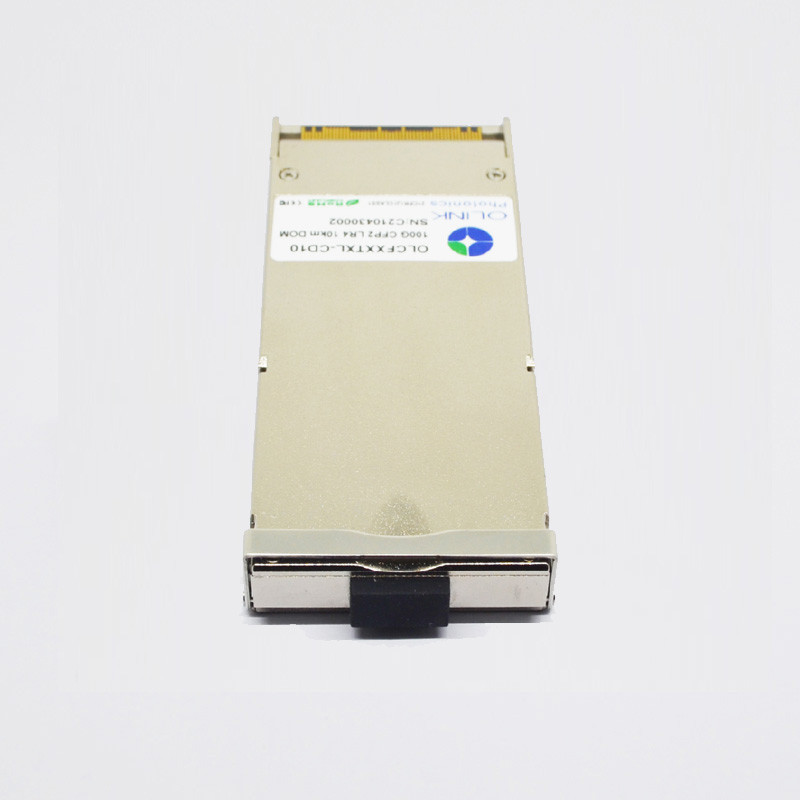

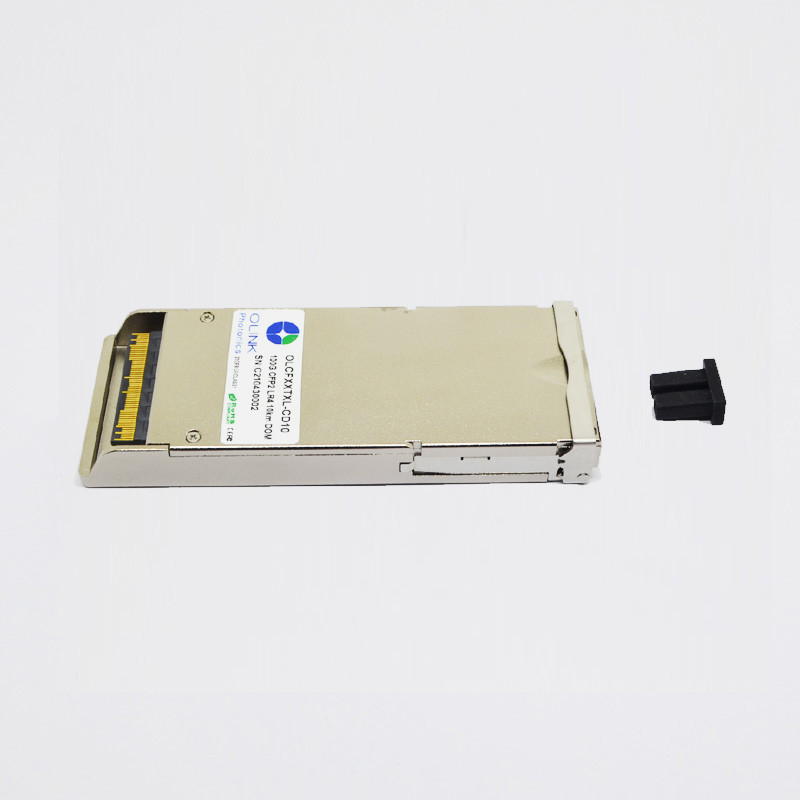

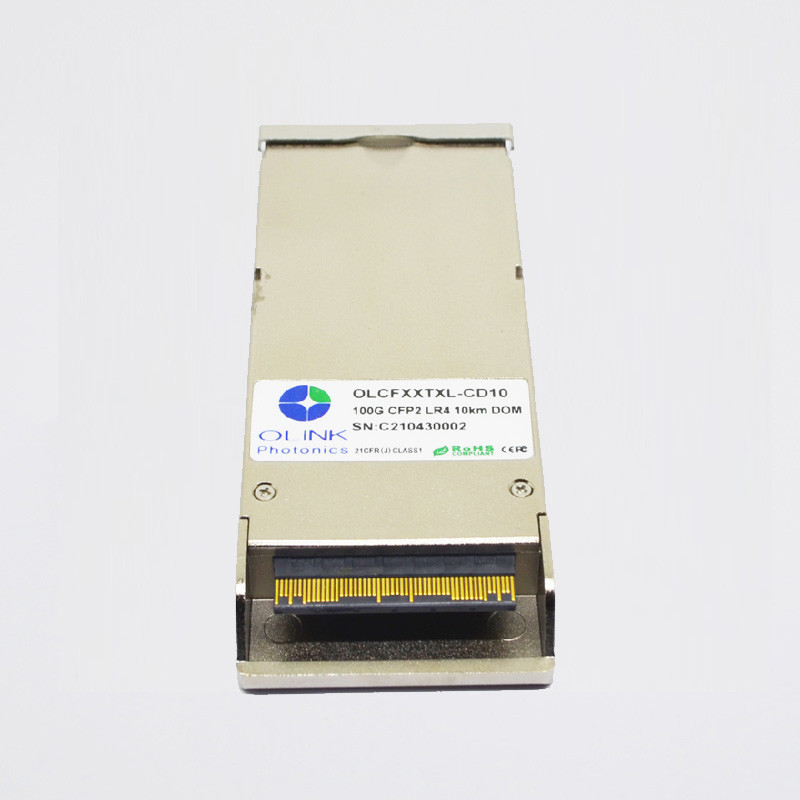

100G LR4 10km Compatibele systeem van de Zendontvangercisco van LC CFP2 het Optische

Basisinformatie
Plaats van herkomst: SZ China
Merknaam: OLKOPTO
Certificering: ISO9001,ISO14001,OHSAS18001
Modelnummer: Olcfxxtxl-CD10
Min. bestelaantal: 1pcs
Verpakking Details: Individueel pakket OF 10 PCs-pallet OF 20 PCs-pallet
Levertijd: 3-5 werkdagen
Betalingscondities: TT/Net 30days
Levering vermogen: 80-100K per maand
Artikelnummer: Olcfxxtxl-CD10 Datasnelheid: 100g
Compitiblemerk: Generisch, Cisco, Jeneverbes, MikroTik, D-Verbinding Vormfactor: CFP2
Schakelaar: LC Machtsconsumptie: < 6W="">
Hoog licht:

CFP2 het optische Compatibele systeem van Zendontvangercisco

,

de Optische Zendontvanger van 100G LR4 CFP2

,

10km LC Optische Zendontvangermodule

100G CFP2 LR4 10km de Optische Verenigbaarheid DOM Lc Connector van Cisco van Zendontvangersmodules



RoHS Volgzame 100Gb/s CFP2 LR4 10km Optische Zendontvanger



Producteigenschappen

Steunen tot 112Gbps-bitrate

●Duplexlc-schakelaar

●Hete pluggable

●Werkende elektro periodieke datasnelheid tot 27.952493Gbps

●parallelle elektro periodieke interface 4

●Toepasselijk voor 10km SMF verbinding

●Lage machtsconsumptie, < 6W="">

●Digitale Kenmerkende Monitor Interfacel

●MDIO-Communicatie Interface

●Volgzaam met 100GBASE-LR4 en OTU4

●Werkende gevaltemperatuur:

Commerical: 0 tot 70 °C

Toepassingen

Local area network (LAN)

●Breed Area Network (WAN)

●Schakelaar aan routerinterface

●ITU-T OTU4 OTL4.4



Normen

Volgzaam met IEEE 802.3ba

●Volgzaam met de hardwarespecificaties van CFP2 MSA

●Volgzaam met het beheersspecificaties van CFP2 MSA

●Volgzaam met itu-t G709/Y.1331

●Volgzaam met RoHS



Functionele Beschrijving

Olcfxxtxl-CD10 van Olinkphotonics, de optische zendontvanger van 100G CFP2 LR4 integreert transmit en ontvangt weg op één module. Voor de transmit kant, worden vier stegen van periodieke gegevensstromen teruggekregen, retimed en aan vier laserbestuurders doorgegeven, die vier elektrisch-absorptie gemoduleerde lasers (EMLs) met 1296, 1300, 1305, en 1309 NM-centrumgolflengten controleren. De optische signalen worden dan simultaan overgeseind in een single-mode vezel door een industrie-standaardlc-schakelaar. Op ontvang kant, optisch demultiplexed 4 stegen van optische gegevensstromen door geïntegreerde optische demultiplexer. Elke gegevensstoom wordt teruggekregen door een van SPELDfotodetector en transimpedance versterker, retimed en aan een outputbestuurder doorgegeven. Deze module kenmerkt een heet-pluggable elektrointerface, een lage machtsconsumptie, en MDIO-beheersinterface.





Optische Kenmerken

(Getest onder geadviseerde exploitatievoorwaarden, tenzij anders vermeld)

Parameter Symbool Eenheid Min Type Maximum Nota's
Optische Zenderkenmerken
Signalerend tarief, elke steeg   GBd 25.78125 ±100 p.p.m. 100GBase-LR4
27.9525 ±20 p.p.m. OTU4
De Waaier van de vier Steeggolflengte λ1 NM 1294.53 1295.56 1296.59
λ2 1299.02 1300.05 1301.09
λ3 1303.54 1304.58 1305.63
λ4 1308.09 1309.14 1310.19
Totale lanceringsmacht   dBm     10.5 100GBase-LR4
    10 OTU4
Gemiddelde lanceringsmacht, elke steeg Pavg dBm -4.5   4.5 2
-0.6   4
Optische modulatieomvang, elke steeg (OMA) 2 OMA dBm -1.3   4.5
Verschil in lanceringsmacht tussen om het even welke twee stegen (OMA)   dB     5
Uitstervenverhouding ER dB 4     100GBase-LR4
4   6.5 OTU4
De verhouding van de zij-wijzeafschaffing SMSR dB 30
Zender en verspreidingssanctie, elke steeg TDP dB     2.2
De optische tolerantie van het terugkeerverlies   dB     20
Zender reflectance3   dB     – 12
Het masker van het zenderoog {X1, X2, X3, Y1, Y2, Y3}     {0,25, 0,4, 0,45, 0,25, 0,28, 0,4} 100GBase-LR4
Optische Ontvangerskenmerken
Ontvang Tarief voor Elke Steeg   Gbps   25.78125 27.9525
De overbelasting voerde Optische Macht in Pmax dBm 5.5     3

Het gemiddelde ontvangt Macht voor elk

Steeg

Speld dBm -8.6   3 4

Ontvang Macht in OMA voor elk

Steeg

PinOMA dBm     3

Verschil in Receive Macht binnen

OMA tussen Om het even welke twee Stegen

  dBm

Ontvangersgevoeligheid in OMA voor

Elke Steeg

SOMA dBm     -8.6 5

Beklemtoonde Ontvangersgevoeligheid binnen

OMA voor Elke Steeg

  dBm     -6.8 6, 7

Nota's:

1.  De leveringsstroom omvat CFP2-workingcurrent de leveringsstroom van de module en testraad.

2.  De gemiddelde lanceringsmacht, elke steeg (min) is informatief voor 100GBase-LR4, niet de belangrijkste indicator van signaalsterkte.

3. De ontvanger zal kunnen, zonder schade, ononderbroken blootstelling aan een optisch inputsignaal tolereren die dit gemiddelde machtsniveau hebben

4.  Het gemiddelde ontvangt macht, is elke steeg (min) informatief en niet de belangrijkste indicator

van signaalsterkte. Een ontvangen macht onder deze waarde kan niet volgzaam zijn; nochtans, verzekert een waarde boven dit geen naleving

5.  De ontvangersgevoeligheid (OMA), elke (maximum) steeg is informatief

6.  Gemeten met het signaal van de conformiteitstest bij TP3 voor BER=10-12

7. voorwaarden van de beklemtoonde test van de ontvangersgevoeligheid: de verticale sanctie van de oogsluiting voor elke steeg is 1.8dB; het beklemtoonde oog J2 jitter voor elke steeg is 0.3UI; het beklemtoonde oog J9 jitter voor elke steeg is 0.47UI.





Meer details van onze producten:

Hoge Betrouwbare Optische Componenten en Uitstekend Ontwerp

1. DLB-laser en SPELDfotodiode

2. Dikke Gouden Vinger



3. Platerend Hard Gouden Shell



Rendabele en Betrouwbare Transmissie



Uitvoerige Prestatietest met ons Geavanceerd Materiaal
  • Verklaard en getest op het automatische systeem voor kwaliteitscontrole, om de hoge prestaties in de daadwerkelijke werkomgeving te verzekeren. Volledig Getest voor verenigbaarheid in onze aangepaste schakelaars.

Onze Verpakking & Etikettering:

  • Antistatische doos
  • Individueel pakket
  • 10pcs/pallet
  • 20pcs/pallet



Onze alle modules hebben 3 jaar garantie!
