BiDi 1330nm-TX/de Zendontvangermodule van 1270nm-RX 20km 10G SFP+

BiDi 1330nm-TX / 1270nm-RX 20km 10G SFP+ Transceiver Module

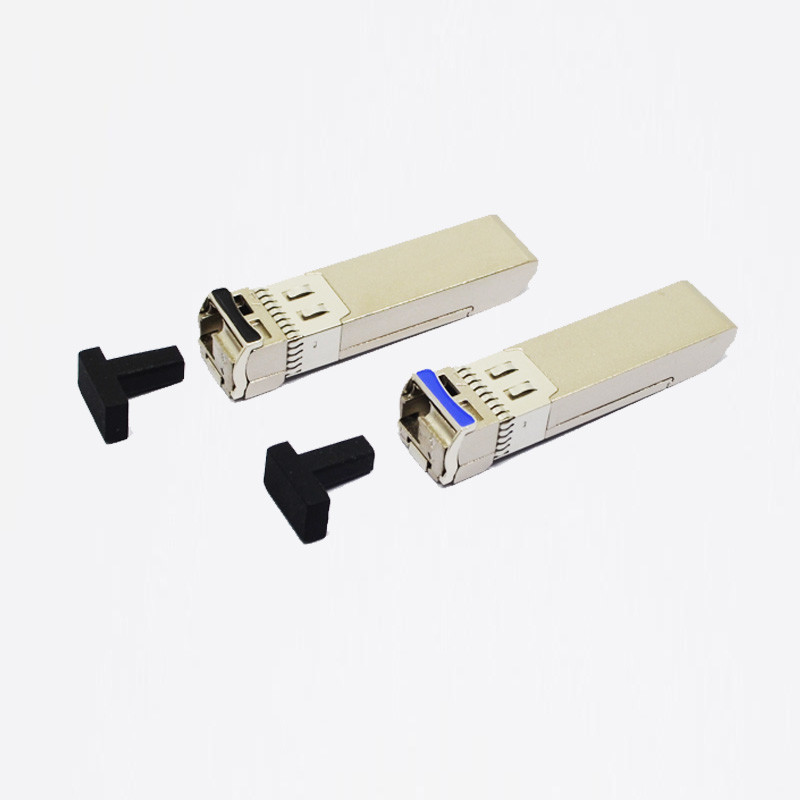

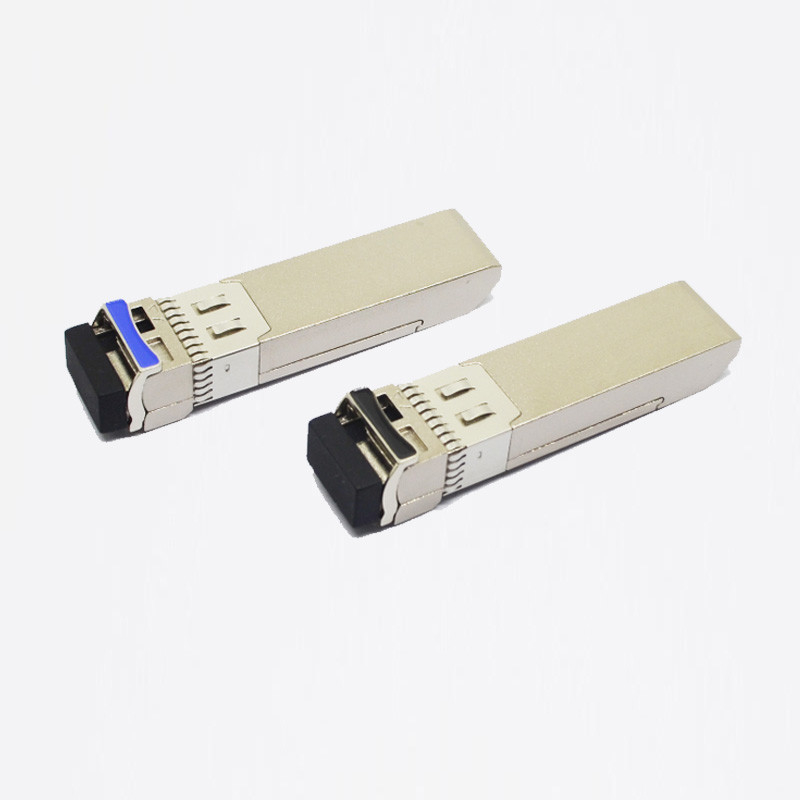

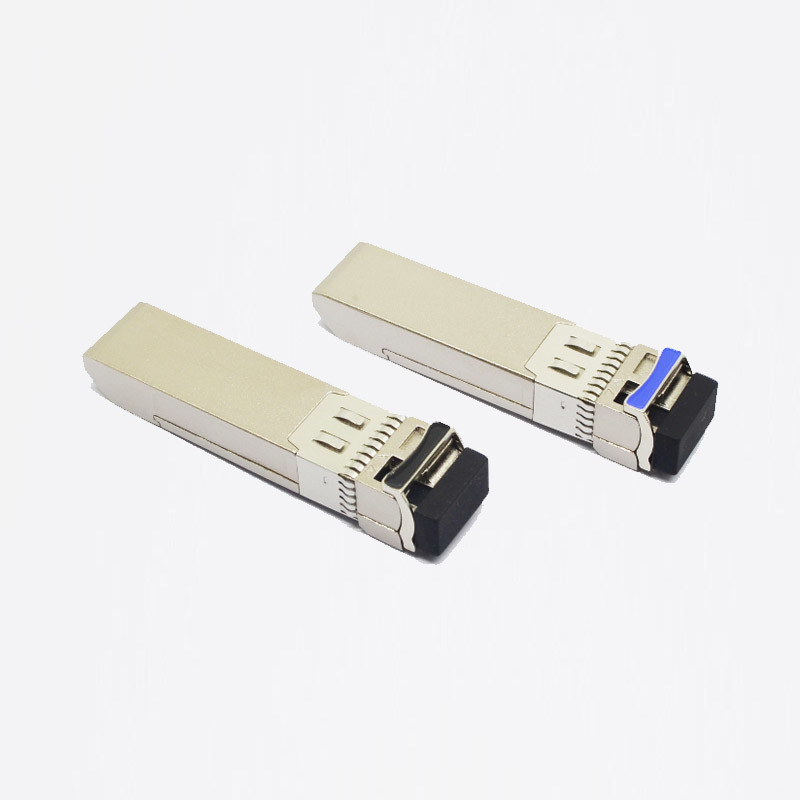

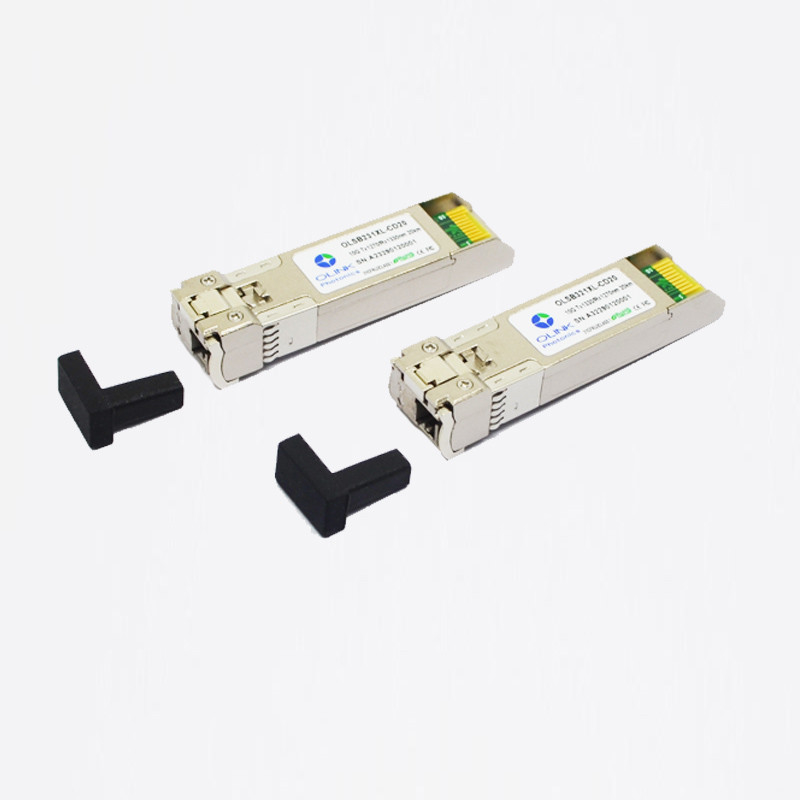

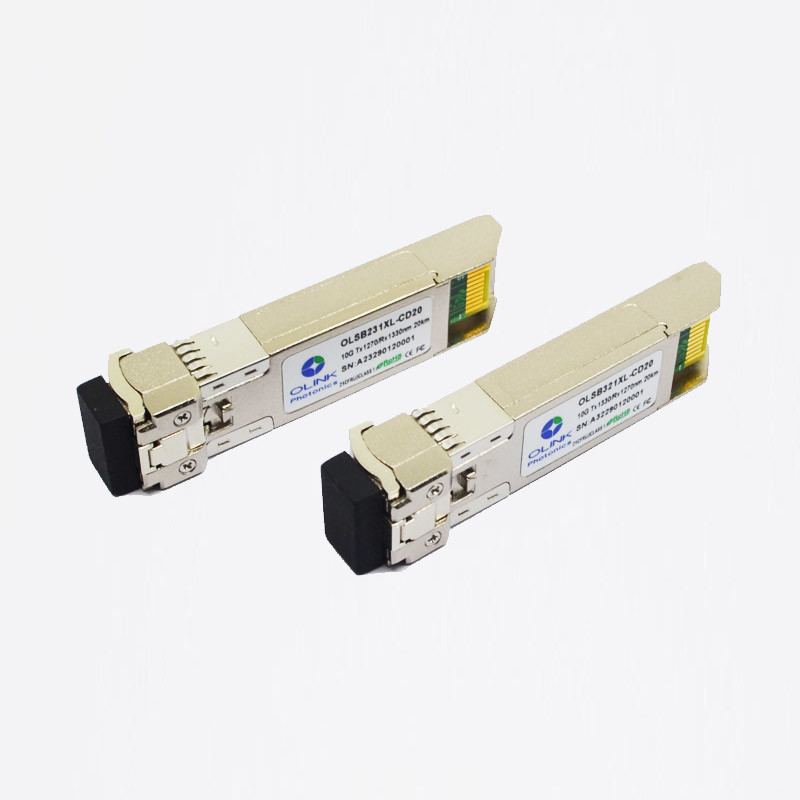

BiDi 1330nm-TX / 1270nm-RX 20km 10G SFP+ Transceiver Module BiDi 1330nm-TX / 1270nm-RX 20km 10G SFP+ Transceiver Module BiDi 1330nm-TX / 1270nm-RX 20km 10G SFP+ Transceiver Module BiDi 1330nm-TX / 1270nm-RX 20km 10G SFP+ Transceiver Module BiDi 1330nm-TX / 1270nm-RX 20km 10G SFP+ Transceiver Module
Basisinformatie
Plaats van herkomst: Shenzhen China
Merknaam: OLKOPTO
Certificering: RoHS FCC CE GS UL FDA etc
Modelnummer: OLSB321XL-CD20
Min. bestelaantal: 1pc
Verpakking Details: Individuele pakket of 10pcs/pallet of 20pcs/pallet
Levertijd: 3-5 werkdagen
Betalingscondities: T/T of Netto 30 dagen
Levering vermogen: 80-120k per maand
Contact nu
Vormfactor: SFP+ Compatibiliteit: douane
Datasnelheid: 10.3125Gbps Golflengte: 1330nm-TX/1270nm-RX
Afstand: 20km Temperatuur: 0~70 °C
TX macht: -7.3~-1dBm Zendertype: DFB
Garantie: 3 jaar
Hoog licht:

20km 10G SFP+ Zendontvangermodule

,

De Module van de BiDi10g SFP+ Zendontvanger

,

de Vezelzendontvanger van 1330nm-TX 10G SFP+

De Zendontvangermodule van SFP-10g-BX20D 10G BiDi SFP+ 1330nm-TX/1270nm-RX 20km



Productomschrijvingen

Zendontvanger van de de reeks is de enige wijze van OLSB321XL-CD20 van Olinkphotonics de kleine pluggable module van de vormfactor voor optische die datacommunicaties zoals 10GBASE-LR/LW door IEEE 802.3ae worden bepaald. Het is met de de speldschakelaar van SFP+ 20 om heet stopvermogen toe te staan. De OLSBxx1XL-CD20-module wordt ontworpen voor enige wijzevezel en werkt bij een nominale golflengte van 1270nm of 1330nm; De zendersectie gebruikt goed een veelvoudige quantumdfb, die klasse 1 laser volgzaam volgens Internationaal de sectiegebruik van de VeiligheidsnormCEI-60825.The ontvanger een geïntegreerde InGaAs-detectorvoorversterker (IDP) opgezet in een optische kopbal en een het beperken post-versterker IC is. De zendontvangerontwerpen worden geoptimaliseerd want de hoogte - ance en rendabel presteert om klanten te leveren de beste oplossingen voor telecommunicatie.



Absolute Maximumclassificaties

Parameter Symbool Min. Max. Eenheid Nota
Leveringsvoltage Vcc -0.5 4.0 V
Opslagtemperatuur TS -40 85 °C
Relatieve Vochtigheid Relatieve vochtigheid 0 85 %



Nota: De spanning meer dan de maximum absolute classificaties kan permanente schade aan de zendontvanger veroorzaken.



Algemene Werkende Kenmerken

Parameter Symbool Min. Type Max. Eenheid Nota
Datasnelheid DR. 9.95 10.3125 11.3 Gb/s
Leveringsvoltage Vcc 3.13 3.3 3.47 V
Leveringsstroom Icc5     400 mA
Werkende Gevaltemperaturen. Tc 0   70 °C
Ti -40   85





Elektrokenmerken (BOVENKANT (C) = 0 tot 70 ℃, HOOGSTE =-20 (van I) aan 80 ℃, VCC = 3,13 tot 3,47 V)

Parameter Symbool Min. Type Max. Eenheid Nota
Zender
Differentiële gegevensinvoerschommeling VIN, PP 150   1200 mVpp 1
Breng onbruikbaar maken Voltage over VD Vcc-0,8   Vcc V
Breng toelaten Voltage over VEN V   Vee+0.8
Input differentiële impedantie Rin   100   Ω
Ontvanger
De differentiële schommeling van de gegevensoutput Vout, pp 350   700 mVpp 2
De tijd van de outputstijging en dalingstijd RT, Tf 28     Ps 3
Beweerd LOS VLOS_F Vcc-0,8   Vcc V 4
DE-beweerd LOS VLOS_N V   Vee+0.8 V 4



Nota's:

1. Rechtstreeks verbonden met TX-gegevensinvoerspelden. AC koppeling van spelden in laserbestuurder IC.

2. In differentiële beëindiging 100Ω.

3. 20 – 80%. Gemeten met de Controleraad van de Modulewerking van het systeem en OMA-testpatroon. Het gebruik van vier 1 en vier 0's-opeenvolging in PRBS 9 is een aanvaardbaar alternatief.

4. LOS is een open collectoroutput. Met 4.7kΩ zou moeten worden uitgetrokken – 10kΩ op de gastheerraad. De normale bedrijfsvoering is logica 0; het verlies van signaal is logica 1.



Optische Kenmerken (BOVENKANT (C) = 0 tot 70 ℃, HOOGSTE =-40 (van I) aan 85 ℃, VCC = 3,13 tot 3,47 V)

Parameter Symbool Min. Type Max. Eenheid Nota
Zender
Werkende Golflengte λ 1250 1270 1290 NM
1310 1330 1350
Ave. (Toegelaten) outputmacht BEDEK -3   +5 dBm 1
De Verhouding van de zij-wijzeafschaffing SMSR 30     dB
Uitstervenverhouding ER 4.5     dB
RMS spectrale breedte Δλ     1 NM
Stijgings/Daling tijd (20%~80%) Tr/Tf     50 ps
Verspreidingssanctie TDP     3.2 dB
Relatief Intensiteitslawaai RIN     -128 dB/Hz
Output Optisch Oog Volgzaam met IEEE 0802.3ae
Ontvanger
Werkende Golflengte λ   1330   NM
  1270
Ontvangersgevoeligheid (ER=4.5) PSEN1     -12.6 dBm 2
Ontvangersgevoeligheid (ER=6) PSEN2     -14.4 dBm 2
Het gemiddelde ontvangt Macht BEDEK     0,5 dBm
Ontvangersreflectiecoëfficiënt Rrx     -12 dB
LOS beweert Pa -30     dBm
LOS DE-beweert Pd     -16 dBm
LOS Hysterese Pd-pa 0,5     dB



Nota's:

1. De gemiddelde machtscijfers zijn slechts informatief, per IEEE 802.3ae.

2. Gemeten met slechtste ER; Ber-12<10>; 231 – 1 PRBS.



Het opdracht geven van tot Informatie



Artikelnummer Beschrijving
OLSB231XL-CD20 SFP+Bidi, 9.95 tot 11.3Gb/s,1270/1330nm,20km,0~70℃, metDigitaleKenmerkendeMonitor
OLSB321XL-CD20 SFP+Bidi, 9.95 aan 11.3Gb/s, 1330/1270nm, 20km, 0~70℃, met Digitale Kenmerkende Monitor
OLSB231XL-ID20 SFP+Bidi, 9.95 aan 11.3Gb/s, 1270/1330nm, 20km, -40~85℃, met Digitale Kenmerkende Monitor
OLSB321XL-ID20 SFP+Bidi, 9.95 aan 11.3Gb/s, 1330/1270nm, 20km, -40~85℃, met Digitale Kenmerkende Monitor
