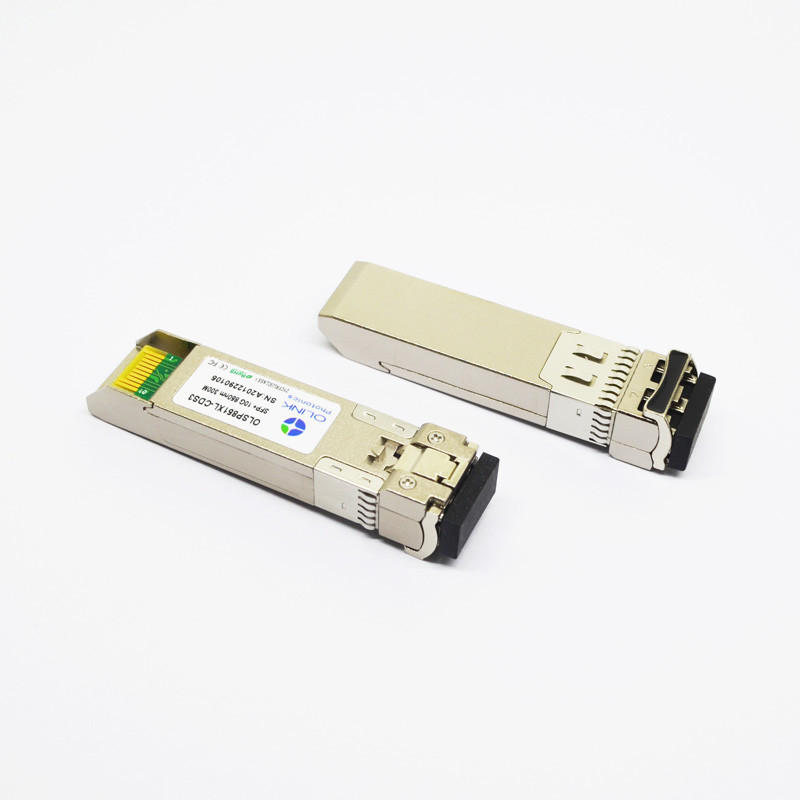

MMF-van de de Vezelzendontvanger van SR 10G SFP+ de Module 850nm 300m de Duplexschakelaar van LC
DOM LC MMF van 10g-SR SFP+ 850nm 300m de Module van de Jeneverbessenzendontvanger
Optische Kenmerken (BOVENKANT (C) =0 tot 70 ℃, HOOGSTE =-40 (van I) aan 85 ℃, VCC = 3,13 tot 3,47 V)
| Parameter |
Symbool |
Min. |
Type |
Max. |
Eenheid |
Nota |
| Zender |
| Werkende Golflengte |
λ |
810 |
850 |
880 |
NM |
|
| Ave. (Toegelaten) outputmacht |
BEDEK |
-6 |
|
0 |
dBm |
1 |
| Uitstervenverhouding |
ER |
3.5 |
|
|
dB |
|
| RMS spectrale breedte |
Δλ |
|
|
0,85 |
NM |
|
| Stijgings/Daling tijd (20%~80%) |
Tr/Tf |
|
|
50 |
ps |
2 |
| Verspreidingssanctie |
TDP |
|
|
2 |
dB |
|
| Output Optisch Oog |
Volgzaam met IEEE 0802.3ae |
| Ontvanger |
| Werkende Golflengte |
|
840 |
850 |
860 |
NM |
|
| Ontvangersgevoeligheid (ER=4.5) |
PSEN1 |
|
|
-11.1 |
dBm |
3 |
| Overbelasting |
BEDEK |
|
|
0,5 |
dBm |
|
| LOS beweert |
Pa |
-30 |
|
|
dBm |
|
| LOS DE-beweert |
Pd |
|
|
-12 |
dBm |
|
| LOS Hysterese |
Pd-pa |
0,5 |
|
|
dB |
|
Nota's:
1. Gemeten bij 10.3125b/s met PRBS 231 – 1 NRZ-testpatroon.
2. 20%~80%
3. Onder ER =4.5@ in het slechtste geval 10,3125 Gb/s met PRBS 231 - 1 NRZ-testpatroon voor BER < 1x10="">-12
Absolute Maximumclassificaties
| Parameter |
Symbool |
Min. |
Max. |
Eenheid |
Nota |
| Leveringsvoltage |
Vcc |
-0.5 |
4.0 |
V |
|
| Opslagtemperatuur |
TS |
-40 |
85 |
°C |
|
| Relatieve Vochtigheid |
Relatieve vochtigheid |
0 |
85 |
% |
|
Nota: De spanning meer dan de maximum absolute classificaties kan permanente schade aan de zendontvanger veroorzaken.
Algemene Werkende Kenmerken
| Parameter |
Symbool |
Min. |
Type |
Max. |
Eenheid |
Nota |
| Datasnelheid |
DR. |
9,953 |
10.3125 |
11.3 |
Gb/s |
|
| Leveringsvoltage |
Vcc |
3.13 |
3.3 |
3.47 |
V |
|
| Leveringsstroom |
Icc5 |
|
|
300 |
mA |
|
| Werkende Gevaltemperaturen. |
Tc |
0 |
|
70 |
°C |
|
| Ti |
-40 |
|
85 |
|
Elektrokenmerken (BOVENKANT (C) =0 tot 70 ℃, HOOGSTE =-40 (van I) aan 85 ℃, VCC = 3,13 tot 3,47 V)
| Parameter |
Symbool |
Min. |
Type |
Max. |
Eenheid |
Nota |
| Zender |
| Differentiële gegevensinvoerschommeling |
VINPP |
180 |
|
700 |
mVpp |
1 |
| Breng onbruikbaar maken Voltage over |
VD |
Vcc-0,8 |
|
Vcc |
V |
|
| Breng toelaten Voltage over |
VEN |
V |
|
Vee+0.8 |
| Input differentiële impedantie |
Rin |
|
100 |
|
Ω |
|
| Ontvanger |
| De differentiële schommeling van de gegevensoutput |
Vout, pp |
300 |
|
850 |
mVpp |
2 |
| De tijd van de outputstijging en dalingstijd |
RT, Tf |
28 |
|
|
Ps |
3 |
| Beweerd LOS |
VLOS_F |
2 |
|
Vcc_HOST |
V |
4 |
| DE-beweerd LOS |
VLOS_N |
V |
|
Vee+0.8 |
V |
4 |
Nota:
1. Rechtstreeks verbonden met TX-gegevensinvoerspelden. AC koppeling van spelden in laserbestuurder IC.
2. In differentiële beëindiging 100Ω.
3. 20 – 80%. Gemeten met de Controleraad van de Modulewerking van het systeem en OMA-testpatroon. Het gebruik van vier 1 en vier 0's-opeenvolging in PRBS 9 is een aanvaardbaar alternatief.
4. LOS is een open collectoroutput. Met 4.7kΩ zou moeten worden uitgetrokken – 10kΩ op de gastheerraad. De normale bedrijfsvoering is logica 0; het verlies van signaal is logica 1.
Beschrijvingen
OLSP851XL-CDS3 van Olinkcom verbeterde Kleine Vormfactor Pluggable SFP+-zendontvangers voor gebruik in 10-Gigabit Ethernet over MultiMode vezel worden ontworpen. Zij zijn volgzaam met sff-8431, sff-8432 en IEEE 802.3ae 10GBASE-SR/SW. De zendontvangerontwerpen worden voor hoge prestaties en rendabel geoptimaliseerd om klanten te leveren de beste oplossingen voor telecommunicatie en datacom.
