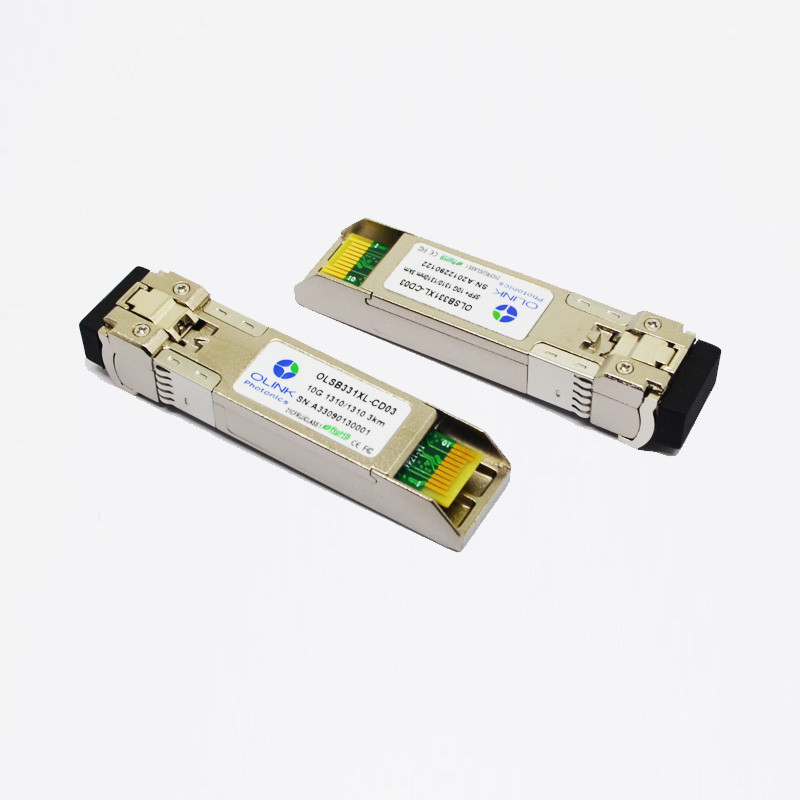

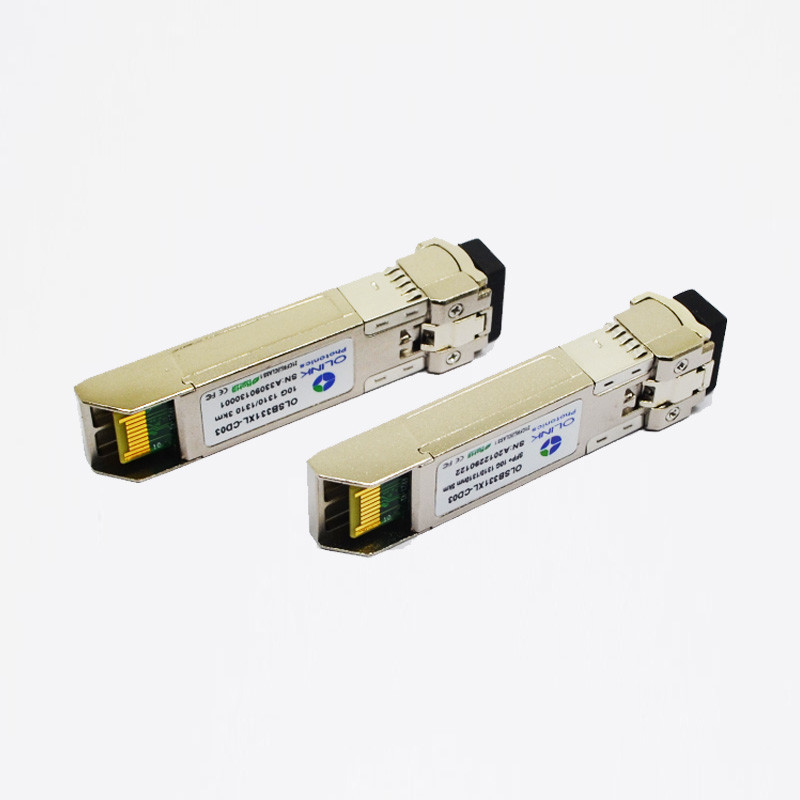

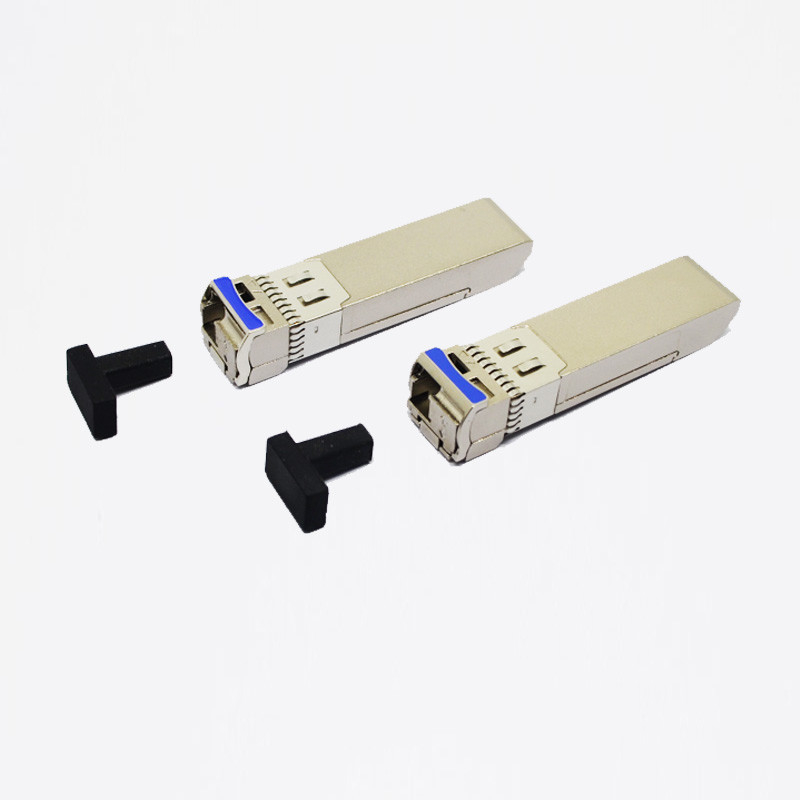

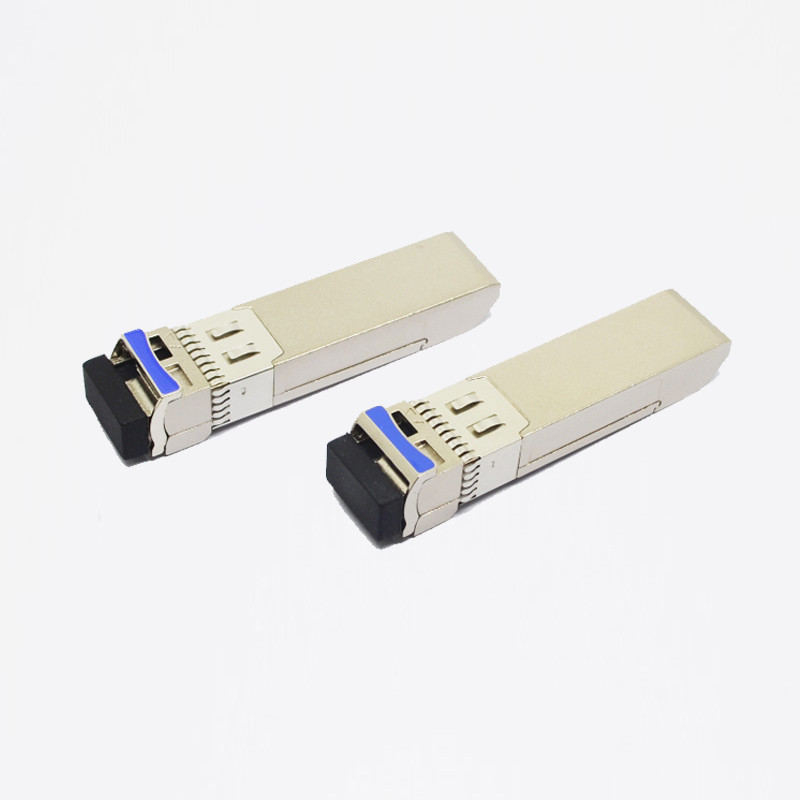

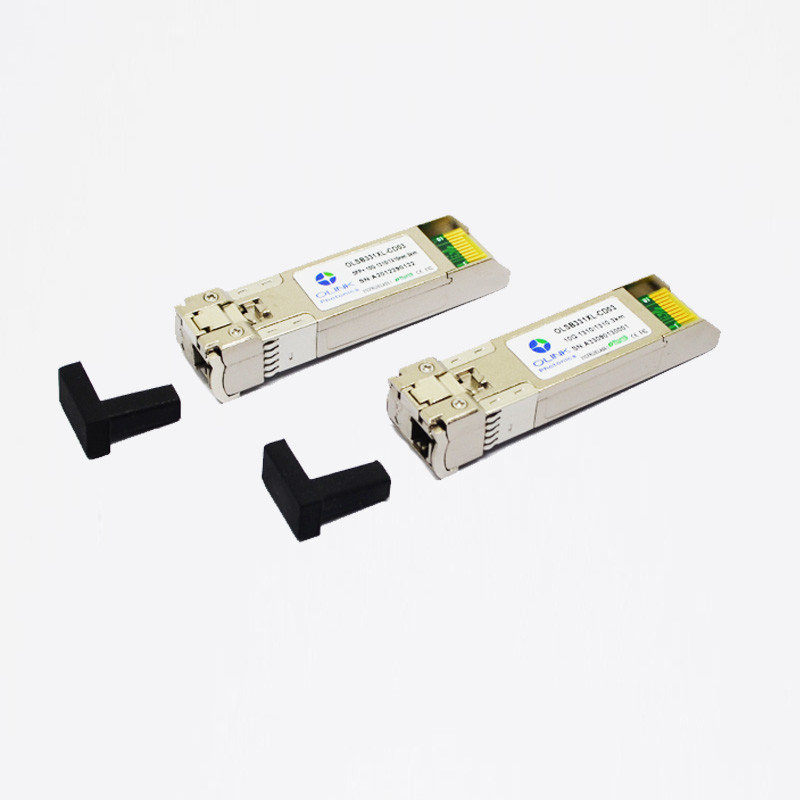

Bereik van de RoHS het Volgzame 10Gb/s SFP+ Tweerichtingszendontvanger 1310nm/1310nm 3km
Producteigenschappen
●Steunen 9,95 aan 11.3Gb/s-bitrate
●Simplexlc-Schakelaar
●Hete pluggable SFP+-voetafdruk
●De ongekoelde zender van 1310nm DFB, 1310nm-SPELDfotodetector
●Toepasselijk voor 3km SMF verbinding
●Lage machtsconsumptie, < 1="">
●Digitale Kenmerkende Monitorinterface
●Optische interface volgzaam aan IEEE 802.3ae 10gbase-LR
●Elektrointerface volgzaam aan sff-8431
●Werkende gevaltemperatuur:
Commerical: 0 tot 70 °C
Absolute Maximumclassificaties
| Parameter |
Symbool |
Min. |
Max. |
Eenheid |
Nota |
| Leveringsvoltage |
Vcc |
-0.5 |
4.0 |
V |
|
| Opslagtemperatuur |
TS |
-40 |
85 |
°C |
|
| Relatieve Vochtigheid |
Relatieve vochtigheid |
0 |
85 |
% |
|
Nota: De spanning meer dan de maximum absolute classificaties kan permanente schade aan de zendontvanger veroorzaken.
Algemene Werkende Kenmerken
| Parameter |
Symbool |
Min. |
Type |
Max. |
Eenheid |
Nota |
| Datasnelheid |
DR. |
|
10.3125 |
|
Gb/s |
|
| Leveringsvoltage |
Vcc |
3.13 |
3.3 |
3.47 |
V |
|
| Leveringsstroom |
Icc5 |
|
|
400 |
mA |
|
| Werkende Gevaltemperaturen. |
Tc |
0 |
|
70 |
°C |
|
Elektrokenmerken (BOVENKANT (C) = 0 tot 70 ℃, VCC = 3,13 tot 3,47 V)
| Parameter |
Symbool |
Min. |
Type |
Max. |
Eenheid |
Nota |
| Zender |
| Differentiële gegevensinvoerschommeling |
VIN, PP |
120 |
|
820 |
mVpp |
1 |
| Breng onbruikbaar maken Voltage over |
VD |
Vcc-0,8 |
|
Vcc |
V |
|
| Breng toelaten Voltage over |
VEN |
V |
|
Vee+0.8 |
| Input differentiële impedantie |
Rin |
|
100 |
|
Ω |
|
| Ontvanger |
| De differentiële schommeling van de gegevensoutput |
Vout, pp |
340 |
650 |
800 |
mVpp |
2 |
| De tijd van de outputstijging en dalingstijd |
RT, Tf |
28 |
|
|
Ps |
3 |
| Beweerd LOS |
VLOS_F |
Vcc-0,8 |
|
Vcc |
V |
4 |
| DE-beweerd LOS |
VLOS_N |
V |
|
Vee+0.8 |
V |
4 |
Nota's:
1. Rechtstreeks verbonden met TX-gegevensinvoerspelden. AC koppeling van spelden in laserbestuurder IC.
2. In differentiële beëindiging 100Ω.
3. 20 – 80%. Gemeten met de Controleraad van de Modulewerking van het systeem en OMA-testpatroon. Het gebruik van vier 1 en vier 0's-opeenvolging in PRBS 9 is een aanvaardbaar alternatief.
4. LOS is een open collectoroutput. Met 4.7kΩ zou moeten worden uitgetrokken – 10kΩ op de gastheerraad. De normale bedrijfsvoering is logica 0; het verlies van signaal is logica 1.
Toepassingen
●10gbase-LR bij 10.3125Gbps
●10gbase-LW bij 9.953Gbps
●Andere optische verbinding
