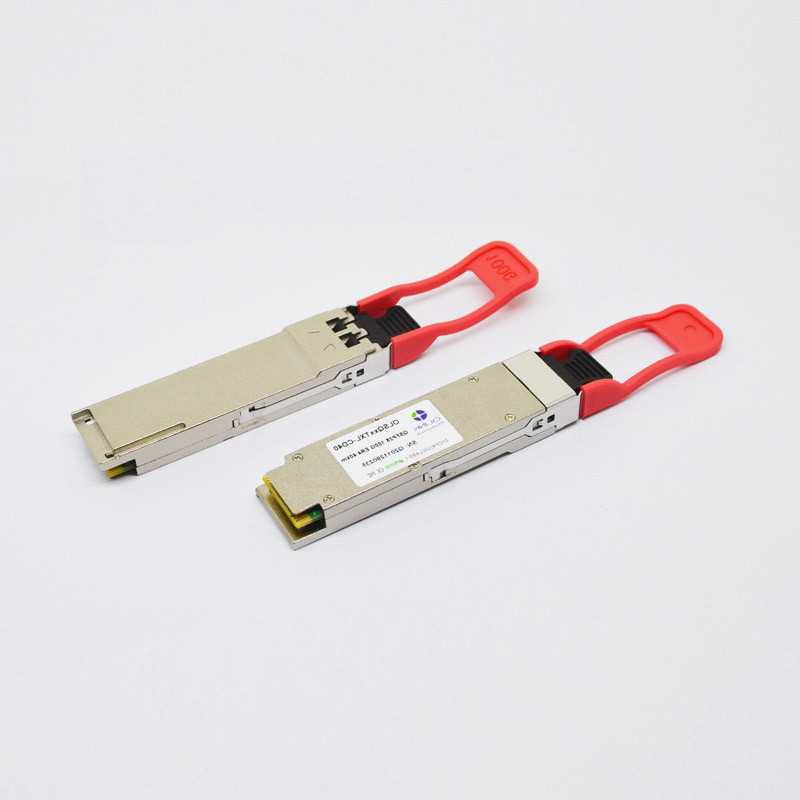

Qsfp-100g-ER4 de Compatibele Zendontvanger 1310nm 40km DOM LC SMF van 100G QSFP28

QSFP-100G-ER4 Compatible 100G QSFP28 Transceiver 1310nm 40km DOM LC SMF
QSFP-100G-ER4 Compatible 100G QSFP28 Transceiver 1310nm 40km DOM LC SMF
Basisinformatie
Plaats van herkomst: China
Merknaam: OLKOPTO
Certificering: RoHs, FCC, CE, UL, ISO9001, ISO14001
Modelnummer: Olsqxxtxl-CD40
Min. bestelaantal: 1 PC
Verpakking Details: 4 PCs per pallet
Levertijd: 3-5 werkdagen
Betalingscondities: T/T of Netto 30 dagen
Levering vermogen: 2k per maand
Contact nu
Compatibel Merk: Jeneverbes Verkopersnaam: Olinkcom
Datasnelheid: 103.1 Gbps Vormfactor: QSFP28
Optische Macht: -2.5~4.5dBm Max Sen: -18.6dBm
OTU4: gesteund DOM: gesteund
Hoog licht:

Qsfp-100g-ER4 de Compatibele Zendontvanger van 100G QSFP28

,

de Zendontvanger van 1310nm 40km 100G QSFP28

,

de Optische Zendontvanger van 100G QSFP28

Qsfp-100g-ER4 de Compatibele Zendontvanger 1310nm 40km DOM LC SMF van 100G QSFP28



Juniper Networks qsfp-100g-ER4 Compatibele 100GBASE-ER4 QSFP28 1310nm 40km DOM LC SMF Optische Zendontvangermodule



Functionele Beschrijving

Integreert de Olinkcom olsqxxtxm-CD40 optische zendontvanger transmit en ontvangt weg op één module. Voor de transmit kant, worden vier stegen van periodieke gegevensstromen teruggekregen, retimed en aan vier laserbestuurders doorgegeven, die vier elektrisch-absorptie gemoduleerde lasers (lan-WDM) met 1296, 1300, 1305, en 1309 NM-centrumgolflengten controleren. De optische signalen worden dan simultaan overgeseind in een single-mode vezel door een industrie-standaardlc-schakelaar.



Optische Kenmerken (Top=0~70℃, Vcc=3.14~3.47V)

Parameter Symbool Eenheid Min Type Maximum Nota's
Zender
Signalerend tarief, elke steeg   Gb/s 25.78125 ±100 p.p.m. 1
De Waaier van de vier Steeggolflengte λ1 NM 1294.53 1295.56 1296.59
λ2 1299.02 1300.05 1301.09
λ3 1303.54 1304.58 1305.63
λ4 1308.09 1309.14 1310.19
Totale lanceringsmacht Steenbolk dBm     10.5
Gemiddelde lanceringsmacht, elke steeg Pavg dBm -2.9   4.5 2,7
Optische modulatieomvang, elke steeg (OMA) OMA dBm 0,1   4.5
Uitstervenverhouding ER dB 7
De verhouding van de zij-wijzeafschaffing SMSR dB 30

Gemiddelde lanceringsmacht van WEG

zender, per steeg

 POFF dBm     -30
De optische tolerantie van het terugkeerverlies   dB     20
Zenderreflectiecoëfficiënt   dB     – 12
Het masker van het zenderoog {X1, X2, X3, Y1, Y2, Y3}     {0,25, 0,4, 0,45, 0,25, 0,28, 0,4} 3
Ontvanger
Ontvang Tarief voor Elke Steeg   Gb/s 25.78125 ±100 p.p.m. 4
De Waaier van de vier Steeggolflengte λ1 NM 1294.53 1295.56 1296.59
λ2 1299.02 1300.05 1301.09
λ3 1303.54 1304.58 1305.63
λ4 1308.09 1309.14 1310.19
De overbelasting voerde Optische Macht in Pmax dBm -1

Het gemiddelde ontvangt Macht voor elk

Steeg

 Speld dBm -20.9   -4.9 5,7
Ontvangersgevoeligheid (OMA) per steeg Psens1 dBm     -18.6
Beklemtoonde Gevoeligheid (OMA) per steeg Psens2 dBm     -16.6 6
Terugkeerverlies RL dB -26
Frequentie van de ontvangers de Elektro3db hogere scheiding, per steeg   GHz     31
Los DE-beweert Pd dBm     -24
Los beweert Pa dBm -26
Verlieshysterese Pd-pa dBm   2



Producteigenschappen

●Heet-pluggable QSFP28-vormfactor

●de zendontvangermodule van de 4 kanalenfull-duplex

●Steunendatasnelheid tot 111.8Gb/s

●Volgzaam met de normen van QSFP28 MSA, van 100G 4WDM-40 MSA, van IEEE 802.3ba 100GBASE-ER4 en van OTN OTU4

●de koelzender lan-WDM van 4x 28Gb/s EML met SOA

●Duplexlc-vergaarbakken

●Werkende gevaltemperatuur 0°C aan 70°C

●3.3V voedingvoltage



Toepassingen

●100GBASE-ER4

●OTN OTU4



Het opdracht geven van tot Informatie

Artikelnummer Beschrijving
Olsqxxtxl-CD40 QSFP28 ER4 40KM, 0~70℃, met Digitale Kenmerkende Monitor
