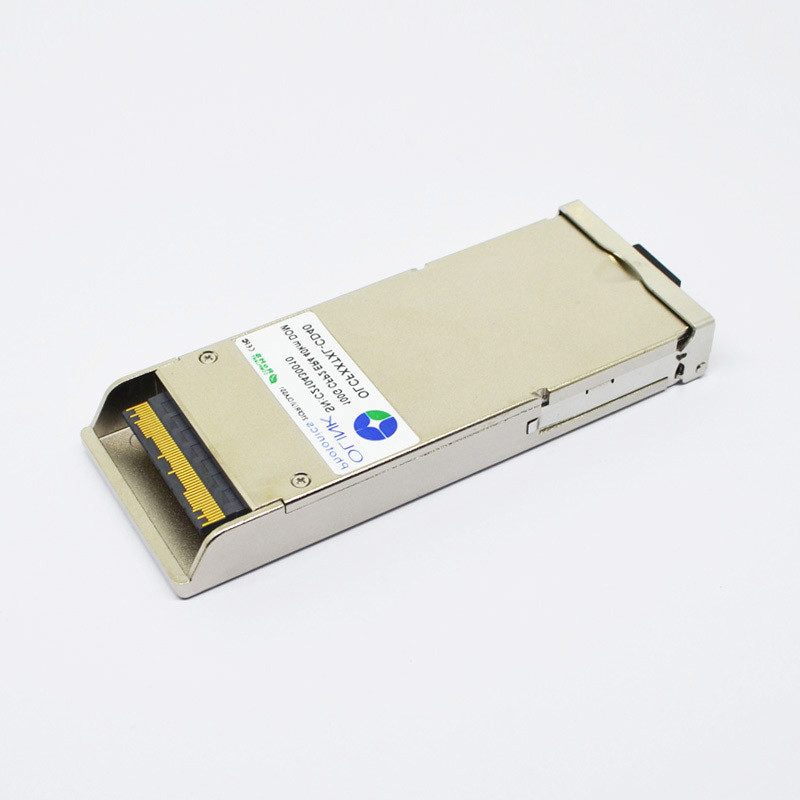

1310nm 40km DOM LC CFP2 Optische Zendontvangermodule 100GBASE-ER4

Brokaat Compatibele CFP2-100G-ER4 100GBASE-ER4 1310nm 40km DOM LC SMF Zendontvangermodule

Integreert de optische Zendontvanger van 100G CFP2 ER4 van Olinkcom ontvanger en zenderweg op één module. In de transmit kant, worden vier stegen van periodieke gegevensstromen teruggekregen, retimed en overgegaan tot vier laserbestuurders. De laserbestuurders controleren vier EMLs (de elektrisch-Absorptie moduleerde Lasers) met centrumgolflengte van 1296 NM, 1300nm, 1305nm en 1309 NM. De optische signalen worden simultaan overgeseind aan enig – wijzevezel door een de industrie standaardlc schakelaar. In ontvang kant, optisch de-multiplexed de vier stegen van optische gegevensstromen door geïntegreerde optische de-multiplexer.

Optische Zenderkenmerken

Parameter	Symbool	Min	Type.	Maximum	Eenheid	Nota's
Signalerend tarief, elke steeg			25.78125		GBd
Steeggolflengte (waaier)		1294.53	1295.56	1296.59	NM
		1299.02	1300.05	1301.09	NM
		1303.54	1304.58	1305.63	NM
		1308.09	1309.14	1310.19	NM
Tarieftolerantie		-100		100	p.p.m.	Van nominaal tarief
De verhouding van de zij-wijzeafschaffing	SMSR	30			dB
Totale lanceringsmacht				8.9	dBm
Gemiddelde lanceringsmacht, elke steeg	Pavg	-2.9		2.9	dBm
Uitstervenverhouding	ER	8			dB
Optische modulatieomvang, elke steeg (OMA)	OMA	0,1		4.5	dBm
Verschil in lanceringsmacht tussen om het even welke twee stegen (Gemiddelde en OMA)				3.6	dB
Zender en Verspreidingssanctie, elke steeg	TDP			2.5	dB
Gemiddelde lanceringsmacht van VAN zender, elke steeg				-30	dBm
Relatief Intensiteitslawaai	RIN₂₀O doctorandus in de letteren			-130	dB/Hz
Zenderreflectiecoëfficiënt				-12	dB
Het masker van het zenderoog {X1, X2, X3, Y1, Y2, Y3}		{0,25, 0,4, 0,45, 0,25, 0,28, 0,4}

Optische Ontvangerskenmerken

Parameter	Symbool	Min	Type.	Maximum	Eenheid	Nota's
Signalerend tarief, elke steeg			25.78125		GBd
Tarieftolerantie		-100		100	p.p.m.	Van normaal tarief
Het gemiddelde ontvangt macht, elke steeg	Pavg	-20.9		4.5	dBm
Ontvang macht, elke steeg (OMA)				4.5	dBm
Verschil in lanceringsmacht tussen om het even welke twee stegen (Gemiddelde en OMA)				4.5	dB
Ontvangersgevoeligheid (OMA), elke steeg	Rsen			-21.4	dBm	1
Beklemtoonde Ontvangersgevoeligheid (OMA), elke steeg	SRS			-17.9	dBm
De beklemtoonde beproevingsomstandigheden van de ontvangersgevoeligheid
De verticale sanctie van de oogsluiting, elke steeg	VECP		3.5		dB
Beklemtoond sys J2 jitter, elke steeg	J2		0,3		UI	2
Beklemtoond sys J9 jitter, elke steeg	J9		0,47		UI	2
Ontvangersreflectiecoëfficiënt				-26	dB
LOS beweert	Plos_on	-36			dBm
LOS Deassert	Plos_off			-24	dBm
LOS Hysterese		0,5		4	dB

Producteigenschappen

●Steunen tot 112Gbps-bitrate

●Duplexlc-schakelaar

●Hete pluggable

●Werkende elektro periodieke datasnelheid tot 27.952493Gbps

●APD ROSA

●parallelle elektro periodieke interface 4

●Toepasselijk voor 30km SMF verbinding

●Lage machtsconsumptie, < 12W="">

Toepassingen

●Local area network (LAN)

●Breed Area Network (WAN)

●Schakelaar aan routerinterface

label:

Plaats van herkomst:	China
Merknaam:	OLKOPTO
Certificering:	RoHs, FCC, CE, UL, ISO9001, ISO14001
Modelnummer:	Olcfxxtxl-CD40

Min. bestelaantal:	1 PC
Verpakking Details:	individueel pakket
Levertijd:	3-5 werkdagen
Betalingscondities:	T/T of Netto 30 dagen
Levering vermogen:	2k per maand

Compatibel Merk:	Brokaat	Verkopersnaam:	Olinkcom
Vormfactor:	CFP2	Datasnelheid:	100Gbps
Golflengte:	LAN WDM	Afstand:	40KM
Schakelaar:	Duplex LC	Temperatuur:	0~70℃
Hoog licht:	LC optische Zendontvangermodule , CFP2 optische Zendontvangermodule , De Optische Zendontvanger van 100GBASE-ER4 LC
