Plaats van herkomst: | CHINA |
---|---|
Merknaam: | OLKOPTO |
Certificering: | RoHs, FCC, CE, UL, ISO9001, ISO14001 |
Modelnummer: | Olcfxxtxl-CD10 |
Min. bestelaantal: | 1 PC |
Verpakking Details: | Individueel pakket |
Levertijd: | 3-5 werkdagen |
Betalingscondities: | T/T of Netto 30 dagen |
Levering vermogen: | 2k per maand |
Compatibel Merk: | Jeneverbes | Vormfactor: | CFP2 |
---|---|---|---|
Datasnelheid: | 103.1 Gbps | Golflengte: | LAN WDM |
Afstand: | 10km | Schakelaar: | Duplexlc |
Temperatuur: | 0~70℃ | Garantie: | 3 jaar |
Hoog licht: | 10km 100G CFP2 Optische Zendontvanger,10km CFP2 Optische Zendontvanger,10km cfp2 module |

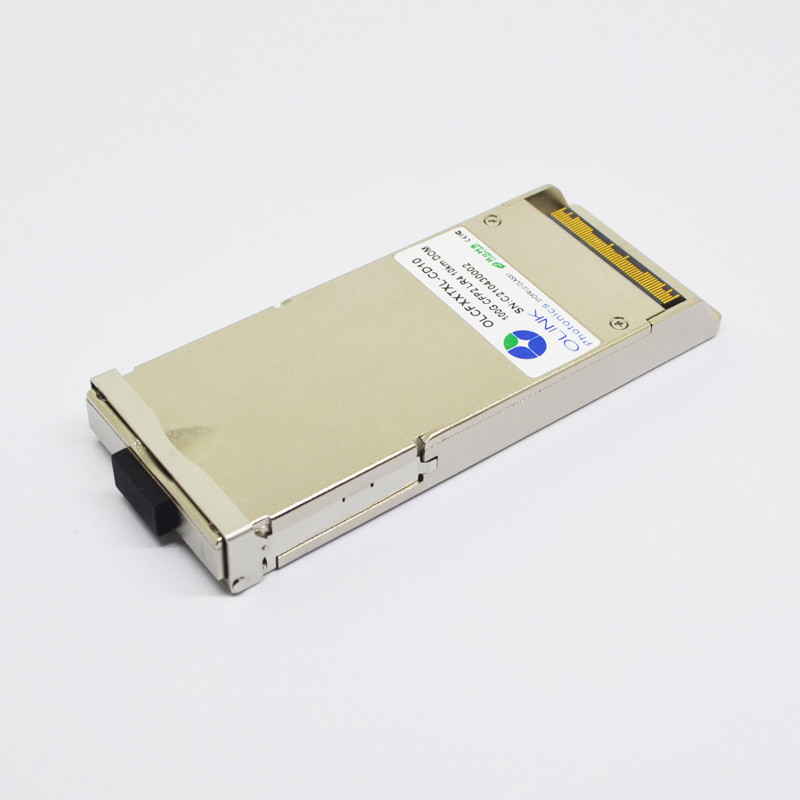

De enige Optische Zendontvanger 1310nm 10km van de Wijzevezel 100G CFP2 Duplexlc
DOM LC SMF van Juniper Networks CFP2-100GBASE-LR4 Compatibele 100GBASE- LR4 1310nm 10km Zendontvangermodule
Olink olcfxxtxl-CD10, de optische zendontvanger van 100G CFP2 LR4 integreert transmit en ontvangt weg op één module. Voor de transmit kant, worden vier stegen van periodieke gegevensstromen teruggekregen, retimed en aan vier laserbestuurders doorgegeven, die vier elektrisch-absorptie gemoduleerde lasers (EMLs) met 1296, 1300, 1305, en 1309 NM-centrumgolflengten controleren. De optische signalen worden dan simultaan overgeseind in een single-mode vezel door een industrie-standaardlc-schakelaar. Op ontvang kant, optisch demultiplexed 4 stegen van optische gegevensstromen door geïntegreerde optische demultiplexer. Elke gegevensstoom wordt teruggekregen door een van SPELDfotodetector en transimpedance versterker, retimed en aan een outputbestuurder doorgegeven. Deze module kenmerkt een heet-pluggable elektrointerface, een lage machtsconsumptie, en MDIO-beheersinterface.
Optische Kenmerken
Parameter | Symbool | Eenheid | Min | Type | Maximum | Nota's | |||||
Optische Zenderkenmerken | |||||||||||
Signalerend tarief, elke steeg | GBd | 25.78125 ±100 p.p.m. | 100GBase-LR4 | ||||||||
27.9525 ±20 p.p.m. | OTU4 | ||||||||||
De Waaier van de vier Steeggolflengte | λ1 | NM | 1294.53 | 1295.56 | 1296.59 | ||||||
λ2 | 1299.02 | 1300.05 | 1301.09 | ||||||||
λ3 | 1303.54 | 1304.58 | 1305.63 | ||||||||
λ4 | 1308.09 | 1309.14 | 1310.19 | ||||||||
Totale lanceringsmacht | dBm | 10.5 | 100GBase-LR4 | ||||||||
10 | OTU4 | ||||||||||
Gemiddelde lanceringsmacht, elke steeg | Pavg | dBm | -4.5 | 4.5 | 2 | ||||||
-0.6 | 4 | ||||||||||
Optische modulatieomvang, elke steeg (OMA) 2 | OMA | dBm | -1.3 | 4.5 | |||||||
Verschil in lanceringsmacht tussen om het even welke twee stegen (OMA) | dB | 5 | |||||||||
Uitstervenverhouding | ER | dB | 4 | 100GBase-LR4 | |||||||
4 | 6.5 | OTU4 | |||||||||
De verhouding van de zij-wijzeafschaffing | SMSR | dB | 30 | ||||||||
Zender en verspreidingssanctie, elke steeg | TDP | dB | 2.2 | ||||||||
De optische tolerantie van het terugkeerverlies | dB | 20 | |||||||||
Zender reflectance3 | dB | – 12 | |||||||||
Het masker van het zenderoog {X1, X2, X3, Y1, Y2, Y3} | {0,25, 0,4, 0,45, 0,25, 0,28, 0,4} | 100GBase-LR4 | |||||||||
Optische Ontvangerskenmerken | |||||||||||
Ontvang Tarief voor Elke Steeg | Gbps | 25.78125 | 27.9525 | ||||||||
De overbelasting voerde Optische Macht in | Pmax | dBm | 5.5 | 3 | |||||||
Het gemiddelde ontvangt Macht voor elk Steeg |
Speld | dBm | -8.6 | 3 | 4 | ||||||
Ontvang Macht in OMA voor elk Steeg |
PinOMA | dBm | 3 | ||||||||
Verschil in Receive Macht binnen OMA tussen Om het even welke twee Stegen |
dBm | ||||||||||
Ontvangersgevoeligheid in OMA voor Elke Steeg |
SOMA | dBm | -8.6 | 5 | |||||||
Beklemtoonde Ontvangersgevoeligheid binnen OMA voor Elke Steeg |
dBm | -6.8 | 6, 7 |
Nota's:
1. De leveringsstroom omvat CFP2-workingcurrent de leveringsstroom van de module en testraad.
2. De gemiddelde lanceringsmacht, elke steeg (min) is informatief voor 100GBase-LR4, niet de belangrijkste indicator van signaalsterkte.
3.The de ontvanger zal kunnen, zonder schade, ononderbroken blootstelling aan een optisch inputsignaal tolereren die dit gemiddelde machtsniveau hebben
4. Het gemiddelde ontvangt macht, is elke steeg (min) informatief en niet de belangrijkste indicator
van signaalsterkte. Een ontvangen macht onder deze waarde kan niet volgzaam zijn; nochtans, verzekert een waarde boven dit geen naleving
5. De ontvangersgevoeligheid (OMA), elke (maximum) steeg is informatief
6. Gemeten met het signaal van de conformiteitstest bij TP3 voor BER=10-12
7. voorwaarden van de beklemtoonde test van de ontvangersgevoeligheid: de verticale sanctie van de oogsluiting voor elke steeg is 1.8dB; het beklemtoonde oog J2 jitter voor elke steeg is 0.3UI; het beklemtoonde oog J9 jitter voor elke steeg is 0.47UI.
Producteigenschappen
●Steunen tot 112Gbps-bitrate
●Duplexlc-schakelaar
●Hete pluggable
●Werkende elektro periodieke datasnelheid tot 27.952493Gbps
●parallelle elektro periodieke interface 4
●Toepasselijk voor 10km SMF verbinding
●Lage machtsconsumptie, < 6W="">
●Digitale Kenmerkende Monitor Interfacel
●MDIO-Communicatie Interface
●Volgzaam met 100GBASE-LR4 en OTU4
●Werkende gevaltemperatuur: Commerical: 0 tot 70 °C
Toepassingen
●Local area network (LAN)
●Breed Area Network (WAN)
●ITU-T OTU4 OTL4.4
