1310nm 10km DOM LC SMF QSFP28 Optische Zendontvangermodule voor Gegevenscent

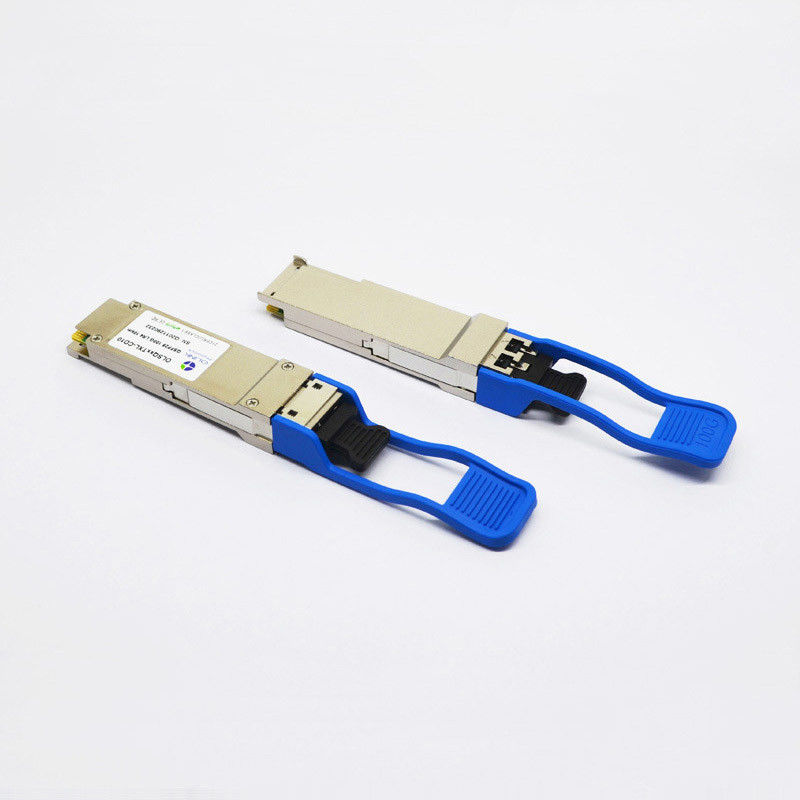

Alcatel-Lucent 3HE10550AA Compatibele QSFP28 1310nm 10km DOM LC SMF Optische Zendontvangermodule voor Data Center
Functionele Beschrijving
Integreert de optische Zendontvanger van 100G QSFP28 LR4 van Olinkcom ontvanger en zenderweg op één module. In de transmit kant, worden vier stegen van periodieke gegevensstromen teruggekregen, retimed en overgegaan tot vier laserbestuurders. De laserbestuurders controleren 4 - Verdeelde Terugkoppelingslaser (DFB) met centrumgolflengte van 1296 NM, 1300nm, 1305nm en 1309 NM. De optische signalen worden simultaan overgeseind aan enig – wijzevezel door een de industrie standaardlc schakelaar. In ontvang kant, optisch de-multiplexed de vier stegen van optische gegevensstromen door geïntegreerde optische de-multiplexer. Elke gegevensstroom wordt teruggekregen door een retimed SPELDfotodetector en trans-impedantieversterker. Deze module kenmerkt een heet-pluggable elektrointerface, een lage machtsconsumptie en MDIO-beheersinterface.
Het product wordt ontworpen met vormfactor, optische/elektroverbinding en digitale kenmerkende interface volgens de Multi-Source Overeenkomst van QSFP28 (MSA) en volgzaam aan IEEE 802.3bm.
Optische Kenmerken (Hoogste =0~70℃, Vcc=3.14~3.47V)
| Parameter |
Symbool |
Eenheid |
Min |
Type |
Maximum |
Nota's |
| Zender |
| Signalerend tarief, elke steeg |
|
Gb/s |
25.78125 ±100 p.p.m. |
1 |
| De Waaier van de vier Steeggolflengte |
λ1 |
NM |
1294.53 |
1295.56 |
1296.59 |
|
| λ2 |
1299.02 |
1300.05 |
1301.09 |
|
| λ3 |
1303.54 |
1304.58 |
1305.63 |
|
| λ4 |
1308.09 |
1309.14 |
1310.19 |
|
| Totale lanceringsmacht |
Steenbolk |
dBm |
|
|
10.5 |
|
| Gemiddelde lanceringsmacht, elke steeg |
Pavg |
dBm |
-4.5 |
|
4.5 |
2,7 |
| Optische modulatieomvang, elke steeg (OMA) |
OMA |
dBm |
-1.3 |
|
4.5 |
|
| Uitstervenverhouding |
ER |
dB |
4 |
|
|
|
| De verhouding van de zij-wijzeafschaffing |
SMSR |
dB |
30 |
|
|
|
|
Gemiddelde lanceringsmacht van WEG
zender, per steeg
|
POFF |
dBm |
|
|
-30 |
|
| De optische tolerantie van het terugkeerverlies |
|
dB |
|
|
20 |
|
| Zenderreflectiecoëfficiënt |
|
dB |
|
|
– 12 |
|
| Het masker van het zenderoog {X1, X2, X3, Y1, Y2, Y3} |
|
|
{0,25, 0,4, 0,45, 0,25, 0,28, 0,4} |
3 |
| Ontvanger |
| Ontvang Tarief voor Elke Steeg |
|
Gb/s |
25.78125 ±100 p.p.m. |
4 |
| De Waaier van de vier Steeggolflengte |
λ1 |
NM |
1294.53 |
1295.56 |
1296.59 |
|
| λ2 |
1299.02 |
1300.05 |
1301.09 |
|
| λ3 |
1303.54 |
1304.58 |
1305.63 |
|
| λ4 |
1308.09 |
1309.14 |
1310.19 |
|
| De overbelasting voerde Optische Macht in |
Pmax |
dBm |
5.5 |
|
|
|
|
Het gemiddelde ontvangt Macht voor elk
Steeg
|
Speld |
dBm |
-10.6 |
|
4.5 |
5,7 |
| Ontvangersgevoeligheid (OMA) per steeg |
Psens1 |
dBm |
|
|
-11.3 |
|
| Beklemtoonde Gevoeligheid (OMA) per steeg |
Psens2 |
dBm |
|
|
-6.8 |
6 |
| Terugkeerverlies |
RL |
dB |
-26 |
|
|
|
| Frequentie van de ontvangers de Elektro3db hogere scheiding, per steeg |
|
GHz |
|
|
31 |
|
| Los DE-beweert |
Pd |
dBm |
|
|
-11.6 |
|
| Los beweert |
Pa |
dBm |
-23.6 |
|
|
|
| Verlieshysterese |
Pd-pa |
dBm |
|
2 |
|
|
Producteigenschappen
●Duplexlc-vergaarbak optische interface
●Enige +3.3V-voeding
●Heet-pluggable de vormfactor van QSFP28 MSA
●4x25G elektro Periodieke Interface
●Volgzaam met 4x28G (cei-28g-VSR)
●AC koppeling van CML-signalen
●Zender: gekoelde 4x25Gb/s-LAN WDM DML TOSA (1295,56, 1300,05, 1304,58, 1309.14nm)
●Ontvanger: 4x25Gb/s PIN ROSA
●Lage Maximum machtsdissipatie (: 3.5W)
●Gebouwd in digitale kenmerkende functie
●De werkende waaier van de gevaltemperatuur: 0℃ aan 70℃
●Volgzaam met 100GBASE-LR4
●I2C communicatie Interface
Toepassingen
●100GBASE-LR4
●Infiniband QDR en Ddr verbindt onderling
●de verbindingen van 100G Datacom
Het opdracht geven van tot Informatie
| Artikelnummer |
Beschrijving |
| Olsqxxtxl-CD10 |
QSFP28 LR4 10km, 0~70℃, met Digitale Kenmerkende Monitor |
