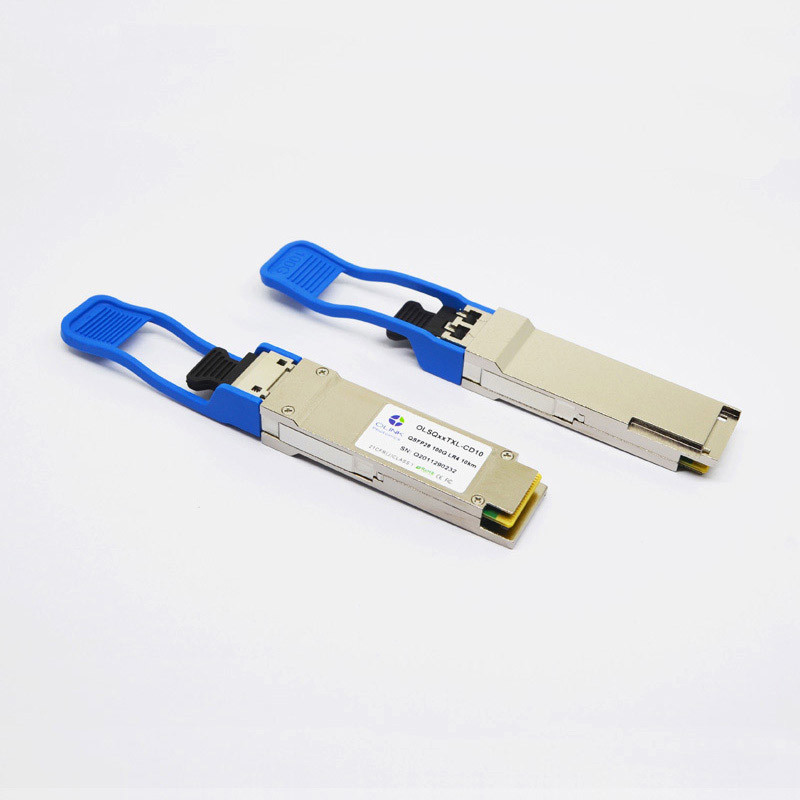

LAN WDM 100G QSFP28 Zendontvanger 1310nm 10km DOM LC Enige Wijze

Arista qsfp-100g-LR4 Compatibele 100GBASE-LR4 QSFP28 1310nm 10km DOM LC SMF Optische Zendontvangermodule

Functionele Beschrijving

Dit die product is een 100Gb/s-zendontvangermodule voor optische communicatie die toepassingen volgzaam aan 100GBASE-LR4 van de de norm van IEEE P802.3ba en van OTU4 4I1-9D1F vereisten wordt ontworpen in itu-t Aanbevelingen G.959.1/G.709 en Supplement 39 (G.sup39) worden gespecificeerd. De module zet 4 ingevoerde kanalen van de elektrogegevens van 28Gb/s in 4 kanalen van LAN WDM optische signalen om en seint hen dan in één enkel kanaal voor de optische transmissie van 100Gb/s simultaan over. Integendeel aan de ontvangerskant, de-multiplexes de module een optische input van 100Gb/s in 4 kanalen van LAN WDM optische signalen en zet hen dan in 4 outputkanalen van om elektrogegevens. De centrale golflengten van de 4 LAN WDM kanalen zijn 1295,56, 1300,05, 1304,58 en 1309,14 die NM als leden van het LAN WDM golflengtenet in IEEE 802.3ba wordt bepaald. De hoge prestaties koelden LAN WDM DFB zenders en de hoge ontvangers van de gevoeligheidsspeld verstrekken superieure prestaties voor de toepassingen van 100Gigabit Ethernet tot 10km verbindingen en volgzaam aan optische interface met IEEE802.3ba-Clausule 88 100GBASE-LR4-vereisten. Het product wordt ontworpen met vormfactor, optische/elektroverbinding en digitale kenmerkende interface volgens de Multi-Source Overeenkomst van QSFP+ (MSA). Het is ontworpen om de ruwste externe exploitatievoorwaarden met inbegrip van temperatuur, vochtigheid en EMI interferentie te ontmoeten

Optische Kenmerken (Hoogste =0~70℃, Vcc=3.14~3.47V)

Parameter	Symbool	Eenheid	Min		Type			Maximum		Nota's
Zender
Signalerend tarief, elke steeg		Gb/s	25.78125 ±100 p.p.m.						1
De Waaier van de vier Steeggolflengte	λ1	NM	1294.53	1295.56			1296.59
	λ2		1299.02	1300.05			1301.09
	λ3		1303.54	1304.58			1305.63
	λ4		1308.09	1309.14			1310.19
Totale lanceringsmacht	Steenbolk	dBm					10.5
Gemiddelde lanceringsmacht, elke steeg	Pavg	dBm	-4.5				4.5		2,7
Optische modulatieomvang, elke steeg (OMA)	OMA	dBm	-1.3				4.5
Uitstervenverhouding	ER	dB	4
De verhouding van de zij-wijzeafschaffing	SMSR	dB	30
Gemiddelde lanceringsmacht van WEG zender, per steeg	POFF	dBm					-30
De optische tolerantie van het terugkeerverlies		dB					20
Zenderreflectiecoëfficiënt		dB					– 12
Het masker van het zenderoog {X1, X2, X3, Y1, Y2, Y3}			{0,25, 0,4, 0,45, 0,25, 0,28, 0,4}						3
Ontvanger
Ontvang Tarief voor Elke Steeg		Gb/s	25.78125 ±100 p.p.m.						4
De Waaier van de vier Steeggolflengte	λ1	NM	1294.53	1295.56		1296.59
	λ2		1299.02	1300.05		1301.09
	λ3		1303.54	1304.58		1305.63
	λ4		1308.09	1309.14		1310.19
De overbelasting voerde Optische Macht in	Pmax	dBm	5.5
Het gemiddelde ontvangt Macht voor elk Steeg	Speld	dBm	-10.6				4.5		5,7
Ontvangersgevoeligheid (OMA) per steeg	Psens1	dBm					-11.3
Beklemtoonde Gevoeligheid (OMA) per steeg	Psens2	dBm					-6.8		6
Terugkeerverlies	RL	dB	-26
Frequentie van de ontvangers de Elektro3db hogere scheiding, per steeg		GHz					31
Los DE-beweert	Pd	dBm					-11.6
Los beweert	Pa	dBm	-23.6
Verlieshysterese	Pd-pa	dBm		2

Producteigenschappen

●Duplexlc-vergaarbak optische interface

●Enige +3.3V-voeding

●Heet-pluggable de vormfactor van QSFP28 MSA

●4x25G elektro Periodieke Interface

●Volgzaam met 4x28G (cei-28g-VSR)

●AC koppeling van CML-signalen

●Zender: gekoelde 4x25Gb/s-LAN WDM DML TOSA (1295,56, 1300,05, 1304,58, 1309.14nm)

●Ontvanger: 4x25Gb/s PIN ROSA

●Lage Maximum machtsdissipatie (: 3.5W)

●Gebouwd in digitale kenmerkende functie

●De werkende waaier van de gevaltemperatuur: 0℃ aan 70℃

●Volgzaam met 100GBASE-LR4

●I2C communicatie Interface

Toepassingen

●100GBASE-LR4

●Infiniband QDR en Ddr verbindt onderling

●de verbindingen van 100G Datacom

Het opdracht geven van tot Informatie

Artikelnummer	Beschrijving
Olsqxxtxl-CD10	100Gbps QSFP28 LR4 10km, 0~70℃, met DOM

label:

Plaats van herkomst:	CHINA
Merknaam:	OLKOPTO
Certificering:	RoHs, FCC, CE, UL, ISO9001, ISO14001
Modelnummer:	Olsqxxtxl-CD10

Min. bestelaantal:	1 PC
Verpakking Details:	4 PCs per pallet
Levertijd:	3-5 werkdagen
Betalingscondities:	T/T of Netto 30 dagen
Levering vermogen:	10K per maand

Compatibel Merk:	Jeneverbes	Verkopersnaam:	Olinkcom
Datasnelheid:	103.125Gbps	Vormfactor:	QSFP28
Golflengte:	LAN WDM	Afstand:	10km
TX macht:	-4.5~+4.5dBm	RX macht:	-11.3dBm
Schakelaar:	Duplexlc	Temperatuur:	0~70℃
OTU4:	Gesteund	DOM:	Gesteund
Hoog licht:	WDM 100G QSFP28 Zendontvanger , DOM 100G QSFP28 Zendontvanger , DOM 100g qsfp28
