Duplex de Zendontvanger1310nm 10km DOM LAN WDM van LC SMF 100g QSFP28 LR4

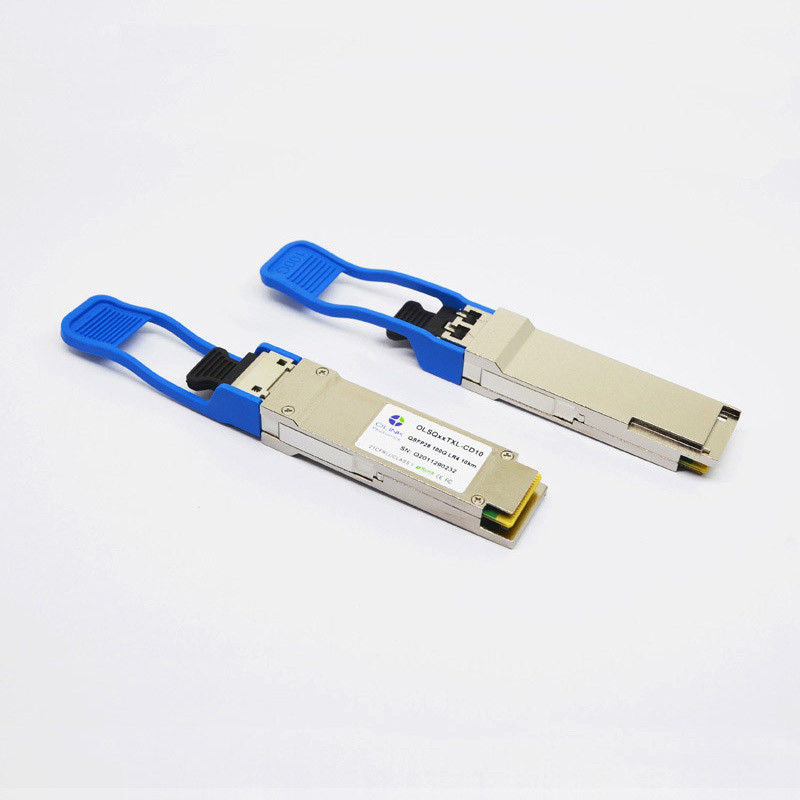

Jnp-qsfp-100g-LR4 Jeneverbes Compatibele 100GBASE-LR4 QSFP28 1310nm 10km DOM LC SMF Optische Zendontvangermodule

Functionele Beschrijving

Integreert de Olinkcom olsqxxtxm-CD10 optische zendontvanger transmit en ontvangt weg op één module. Voor de transmit kant, worden vier stegen van periodieke gegevensstromen teruggekregen, retimed en aan vier laserbestuurders doorgegeven, die vier elektrisch-absorptie gemoduleerde lasers (DMLs) met 1296, 1300, 1305, en 1309 NM-centrumgolflengten controleren. De optische signalen worden dan simultaan overgeseind in een single-mode vezel door een industrie-standaardlc-schakelaar. Op ontvang kant, optisch demultiplexed vier stegen van optische gegevensstromen door geïntegreerde optische demultiplexer. Elke gegevensstoom wordt teruggekregen door een van SPELDfotodetector en transimpedance versterker, retimed en aan een outputbestuurder doorgegeven. Deze module kenmerkt een heet-pluggable elektrointerface, een lage machtsconsumptie, en periodieke interface met 2 draden.

Optische Kenmerken (Hoogste =0~70℃, Vcc=3.14~3.47V)

Parameter	Symbool	Eenheid	Min		Type			Maximum		Nota's
Zender
Signalerend tarief, elke steeg		Gb/s	25.78125 ±100 p.p.m.						1
De Waaier van de vier Steeggolflengte	λ1	NM	1294.53	1295.56			1296.59
	λ2		1299.02	1300.05			1301.09
	λ3		1303.54	1304.58			1305.63
	λ4		1308.09	1309.14			1310.19
Totale lanceringsmacht	Steenbolk	dBm					10.5
Gemiddelde lanceringsmacht, elke steeg	Pavg	dBm	-4.5				4.5		2,7
Optische modulatieomvang, elke steeg (OMA)	OMA	dBm	-1.3				4.5
Uitstervenverhouding	ER	dB	4
De verhouding van de zij-wijzeafschaffing	SMSR	dB	30
Gemiddelde lanceringsmacht van WEG zender, per steeg	POFF	dBm					-30
De optische tolerantie van het terugkeerverlies		dB					20
Zenderreflectiecoëfficiënt		dB					– 12
Het masker van het zenderoog {X1, X2, X3, Y1, Y2, Y3}			{0,25, 0,4, 0,45, 0,25, 0,28, 0,4}						3
Ontvanger
Ontvang Tarief voor Elke Steeg		Gb/s	25.78125 ±100 p.p.m.						4
De Waaier van de vier Steeggolflengte	λ1	NM	1294.53	1295.56		1296.59
	λ2		1299.02	1300.05		1301.09
	λ3		1303.54	1304.58		1305.63
	λ4		1308.09	1309.14		1310.19
De overbelasting voerde Optische Macht in	Pmax	dBm	5.5
Het gemiddelde ontvangt Macht voor elk Steeg	Speld	dBm	-10.6				4.5		5,7
Ontvangersgevoeligheid (OMA) per steeg	Psens1	dBm					-11.3
Beklemtoonde Gevoeligheid (OMA) per steeg	Psens2	dBm					-6.8		6
Terugkeerverlies	RL	dB	-26
Frequentie van de ontvangers de Elektro3db hogere scheiding, per steeg		GHz					31
Los DE-beweert	Pd	dBm					-11.6
Los beweert	Pa	dBm	-23.6
Verlieshysterese	Pd-pa	dBm		2

Producteigenschappen

●Duplexlc-vergaarbak optische interface

●Enige +3.3V-voeding

●Heet-pluggable de vormfactor van QSFP28 MSA

●4x25G elektro Periodieke Interface

●Volgzaam met 4x28G (cei-28g-VSR)

●AC koppeling van CML-signalen

●Zender: gekoelde 4x25Gb/s-LAN WDM DML TOSA (1295,56, 1300,05, 1304,58, 1309.14nm)

●Ontvanger: 4x25Gb/s PIN ROSA

●Lage Maximum machtsdissipatie (: 3.5W)

●Gebouwd in digitale kenmerkende functie

●De werkende waaier van de gevaltemperatuur: 0℃ aan 70℃

●Volgzaam met 100GBASE-LR4

●I2C communicatie Interface

Toepassingen

●100GBASE-LR4

●Infiniband QDR en Ddr verbindt onderling

●de verbindingen van 100G Datacom

Normen

●Volgzaam met IEEE 802.3ba

●Volgzaam met de hardwarespecificaties van QSFP28 MSA

●Volgzaam met RoHS

Het opdracht geven van tot Informatie

Artikelnummer	Beschrijving
Olsqxxtxl-CD10	QSFP28 LR4 10km, 0~70℃, met Digitale Kenmerkende Monitor

label:

Plaats van herkomst:	CHINA
Merknaam:	OLKOPTO
Certificering:	RoHs, FCC, CE, UL, ISO9001, ISO14001
Modelnummer:	Olsqxxtxl-CD10

Min. bestelaantal:	1 PC
Verpakking Details:	4 PCs per pallet
Levertijd:	3-5 werkdagen
Betalingscondities:	T/T of Netto 30 dagen
Levering vermogen:	10K per maand

Compatibel Merk:	Jeneverbes	Datasnelheid:	103.125Gbps
Vormfactor:	QSFP28	Golflengte:	LAN WDM
Afstand:	10km	Optische Macht:	-4.5~+4.5dBm
Max Sensitivity:	-11.3dBm	Schakelaar:	Duplexlc
Temperatuur:	0~70℃	OTU4:	Gesteund
Hoog licht:	100G QSFP28 LR4 , de Zendontvanger van 100G QSFP28 LR4 , de module van 100G QSFP28
