Datasnelheid: | 103.125Gbps (4x 25.78Gbps) | Vormfactor: | QSFP28 |
---|---|---|---|
Compatibiliteit: | Generisch | Golflengte: | CWDM |
Afstand: | 2km | Schakelaar: | LC |
Vezeltype: | SMF | Temperatuur: | 0~70 °C |
DOM Steun: | ja | Zendertype: | 4 X CWDM DML (DFB) |
Hoog licht: | OEM 100G QSFP28 Zendontvanger,ODM 100G QSFP28 Zendontvanger,ODM qsfp28 100g |

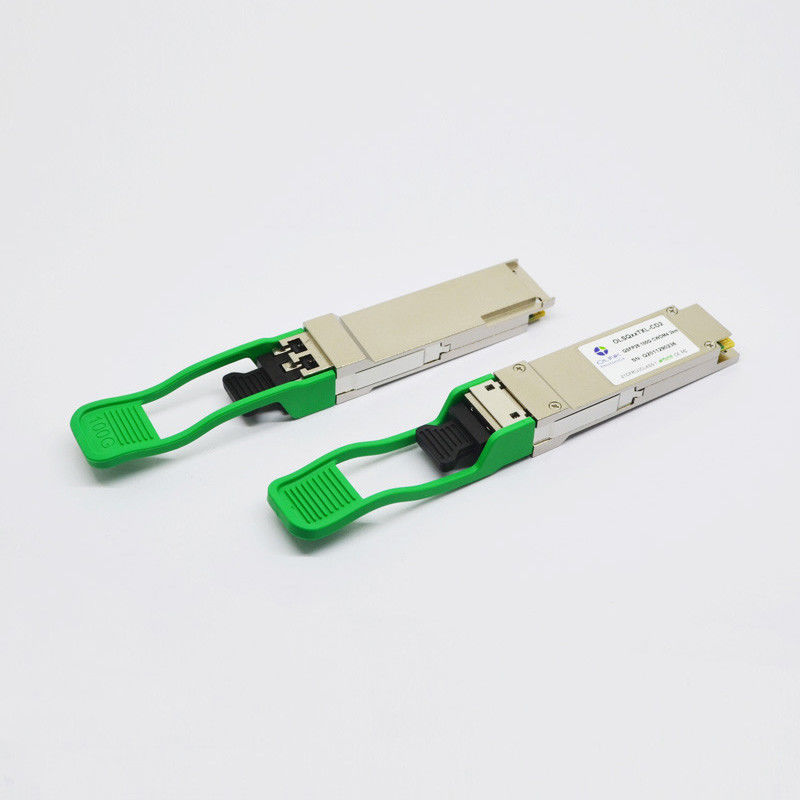

Generische Compatibele de Zendontvangercwdm4 DOM LC SMF van 100G QSFP28 ODM OEM
Generische Compatibele 100G CWDM4 QSFP28 2km DOM LC SMF Optische Zendontvangermodule
Functionele Beschrijving
Integreert de optische zendontvanger van olsqxxtxm-CD02 van Olinkcom transmit en ontvangt weg op één module. Voor de transmit kant, worden vier stegen van periodieke gegevensstromen teruggekregen, retimed en aan vier laserbestuurders doorgegeven, die vier CWDM met 1271, 1291, 1311, en 1331 NM-centrumgolflengten controleren. De optische signalen worden dan simultaan overgeseind in een single-mode vezel door een industrie-standaardlc-schakelaar. Op ontvang kant, optisch demultiplexed vier stegen van optische gegevensstromen door geïntegreerde optische demultiplexer. Elke gegevensstoom wordt teruggekregen door een van SPELDfotodetector en transimpedance versterker, retimed en aan een outputbestuurder doorgegeven. Deze module kenmerkt een heet-pluggable elektrointerface, een lage machtsconsumptie, en periodieke interface met 2 draden.
Absolute Maximumclassificaties
Parameter | Symbool | Min. | Max. | Eenheid | Nota |
Leveringsvoltage | Vcc | -0.5 | 3.6 | V | |
Opslagtemperatuur | TS | -40 | 85 | °C | |
Relatieve Vochtigheid | Relatieve vochtigheid | 0 | 85 | % | |
De Drempel van de Rxschade, per Steeg | PRdmg | 5.5 | dBm |
Nota: De spanning meer dan de maximum absolute classificaties kan permanente schade aan de zendontvanger veroorzaken.
Geadviseerde Exploitatievoorwaarden
Parameter | Symbool | Min. | Type | Max. | Eenheid | Nota |
Datasnelheid | DR. | 103.1 | Gb/s | |||
Leveringsvoltage | Vcc | 3.14 | 3.3 | 3.47 | V | |
Leveringsstroom | Icc | 1.06 | A | |||
Werkende Gevaltemperaturen. | Tc | 0 | 70 | °C |
Elektrokenmerken
(Getest onder geadviseerde exploitatievoorwaarden, tenzij anders vermeld)
Parameter | Symbool | Min | Type | Maximum | Eenheid | Nota's | ||||
Zender | ||||||||||
Signalerend tarief per steeg | DRPL | 25.78125 ± 100 p.p.m. | Gb/s | |||||||
Het differentiële verlies van de inputterugkeer (min) | RLd (F) |
9.5 – 0.37f, 0.01≤f<8> 4.75 – 7.4log10 (f/14), 8 ≤f<19>
|
dB | |||||||
Verschil aan gemeenschappelijke wijzeinput terugkeerverlies (min) |
RLdc (F) |
22-20 (f/25.78), 0.01≤f<12> 15-6 (f/25.78), 12.89≤f<19>
|
dB | |||||||
Differentiële beëindigingswanverhouding | Tm | 10 | % | |||||||
Oogbreedte | Ew | 0,46 | UI | |||||||
Toegepaste sinusoïdale jitter pk-pk | Ppj | Per IEEE 802.3bm | ||||||||
Ooghoogte | Eh | 95 | mV | |||||||
Gemeenschappelijk de wijzevoltage van gelijkstroom | DCv | -350 | 2850 | mV | ||||||
Ontvanger | ||||||||||
Signalerend tarief per steeg | DRPL | 25.78125 ± 100 p.p.m. | Gb/s | |||||||
De differentiële schommeling van de gegevensoutput | Vout, pp | 400 | 800 | mV | ||||||
Oogbreedte | Ew | 0,57 | UI | |||||||
Verticale oogsluiting | 5.5 | dB | ||||||||
Het differentiële verlies van de outputterugkeer (min) | RLd (F) |
9.5 – 0.37f, 0.01≤f<8> 4.75 – 7.4log10 (f/14), 8 ≤f<19>
|
dB | |||||||
Het gemeenschappelijke aan differentiële verlies van de wijze conver- sion terugkeer (min)
|
RLdc (F) |
22-20 (f/25.78), 0.01≤f<12> 15-6 (f/25.78), 12.89≤f<19>
|
dB | |||||||
Differentiële beëindigingswanverhouding | Tm | 10 | % | |||||||
Overgangstijd, 20% aan 80% | RT, Tf | 12 | ps |
Optische Kenmerken
(Getest onder geadviseerde exploitatievoorwaarden, tenzij anders vermeld)
Parameter | Symbool | Eenheid | Min | Type | Maximum | Nota's | ||||
Zender | ||||||||||
Signalerend tarief, elke steeg | Gb/s | 25.78125 ±100 p.p.m. | 1 | |||||||
De Waaier van de vier Steeggolflengte | λ1 | NM | 1264.5 | 1271 | 1277.5 | |||||
λ2 | 1284.5 | 1291 | 1297.5 | |||||||
λ3 | 1304.5 | 1311 | 1317.5 | |||||||
λ4 | 1324.5 | 1331 | 1337.5 | |||||||
Totale lanceringsmacht | Steenbolk | dBm | 8.5 | |||||||
Gemiddelde lanceringsmacht, elke steeg | Pavg | dBm | -6.5 | 2.5 | 2 | |||||
Optische Modulatieomvang (OMA), elke steeg | POMA | dBm | -4.0 | 2.5 | ||||||
Uitstervenverhouding | ER | dB | 3.5 | |||||||
De verhouding van de zij-wijzeafschaffing | SMSR | dB | 30 | |||||||
Gemiddelde lanceringsmacht van WEG zender, per steeg |
POFF | dBm | -30 | |||||||
De optische tolerantie van het terugkeerverlies | dB | 20 | ||||||||
Zenderreflectiecoëfficiënt | dB | – 12 | ||||||||
Het masker van het zenderoog {X1, X2, X3, Y1, Y2, Y3} | {0,31, 0,4, 0,45, 0,34, 0,38, 0,4} | 3 | ||||||||
Ontvanger | ||||||||||
Ontvang Tarief voor Elke Steeg | Gb/s | 25.78125 ±100 p.p.m. | 4 | |||||||
De Waaier van de vier Steeggolflengte | λ1 | NM | 1264.5 | 1271 | 1277.5 | |||||
λ2 | 1284.5 | 1291 | 1297.5 | |||||||
λ3 | 1304.5 | 1311 | 1317.5 | |||||||
λ4 | 1324.5 | 1331 | 1337.5 | |||||||
De overbelasting voerde Optische Macht in | Pmax | dBm | 3.5 | |||||||
Het gemiddelde ontvangt Macht voor elk Steeg |
Speld | dBm | -11.2 | 2.5 | 5 | |||||
Ontvangersgevoeligheid (OMA) per steeg | Psens1 | dBm | -10 | 6 | ||||||
Beklemtoonde Gevoeligheid (OMA) per steeg | Psens2 | dBm | -7.3 | 7 | ||||||
Ontvangersreflectiecoëfficiënt | RL | dB | -26 | |||||||
Los DE-beweert | Pd | dBm | -11.6 | |||||||
Los beweert | Pa | dBm | -24 | |||||||
Verlieshysterese | Pd-pa | dBm | 2 |
Nota's:
1. De zender bestaat uit 4 lasers die bij 25.78Gb/s elk werken.
2. De gemiddelde lanceringsmacht, elke steeg (min) is informatief en niet de belangrijkste indicator van signaalsterkte. Een zender met lanceringsmacht onder deze waarde kan niet volgzaam zijn; nochtans, verzekert een waarde boven dit geen naleving.
3. Klapverhouding 5x10-5.
4. De ontvanger bestaat uit 4 fotodetectoren die bij 25.78Gb/s elk werken.
5. De minimumwaarde is informatief, evenaart min TxOMA met oneindig ER en het maximum verlies van de kanaaltoevoeging.
6. De gevoeligheid wordt gespecificeerd bij 5x10-5 BER
7. Gemeten met het signaal van de de conformiteitstest van CWDM4 MSA2 bij TP3 voor 5x10-5 BER
Producteigenschappen
●Duplexlc-vergaarbak optische interface
●Enige +3.3V-voeding
●Heet-pluggable de vormfactor van QSFP28 MSA
●4x25G elektro Periodieke Interface
●AC koppeling van CML-signalen
●Zender: gekoelde 4x25Gb/s CWDM TOSA (1271,1291,1311,1331nm)
●Ontvanger: 4x25Gb/s PIN ROSA
●Lage Maximum machtsdissipatie (: 3.5W)
●Gebouwd in digitale kenmerkende functie
●De werkende waaier van de gevaltemperatuur: 0℃ aan 70℃
●Volgzaam met 100GBASE
●I2C communicatie Interface
Toepassingen
●100GBASE CWDM4
●Infiniband QDR en Ddr verbindt onderling
●de verbindingen van 100G Datacom
Normen
●Volgzaam met de Interface van IEEE 802.3bm caui-4
●Volgzaam met de hardwarespecificaties van QSFP28 MSA
●Volgzaam met CWDM4 MSA
●Volgzaam met RoHS
