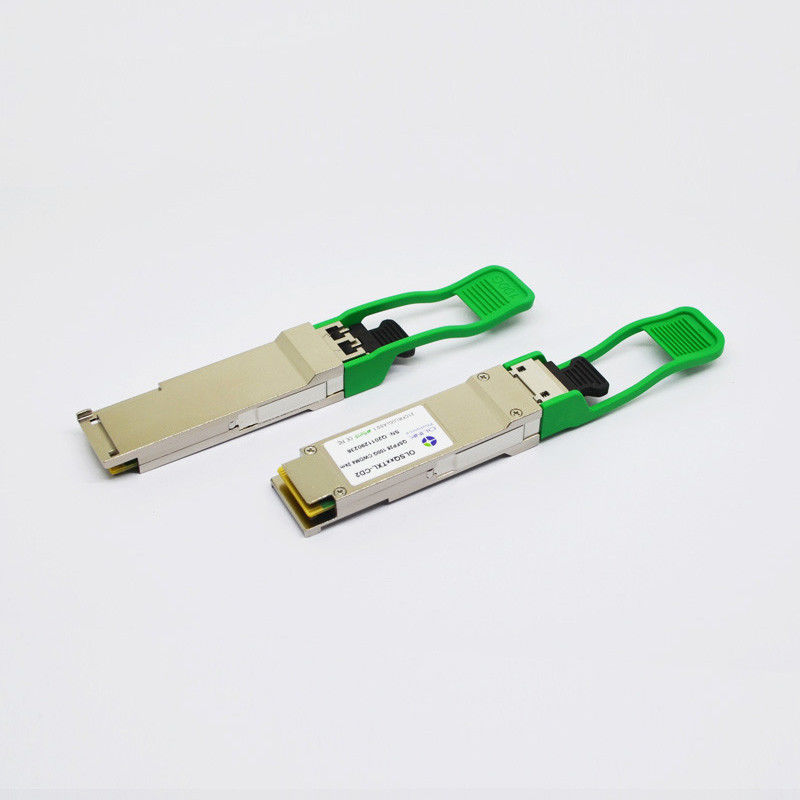

Jeneverbes Compatibele QSFP28 100GBASE CWDM4 2km DOM van de de Zendontvangermodule van LC MMF Optische

Producteigenschappen

●Duplexlc-vergaarbak optische interface

●Enige +3.3V-voeding

●Heet-pluggable de vormfactor van QSFP28 MSA

●4x25G elektro Periodieke Interface

●AC koppeling van CML-signalen

●Zender: gekoelde 4x25Gb/s CWDM TOSA (1271,1291,1311,1331nm)

●Ontvanger: 4x25Gb/s PIN ROSA

●Lage Maximum machtsdissipatie (: 3.5W)

●Gebouwd in digitale kenmerkende functie

●De werkende waaier van de gevaltemperatuur: 0℃ aan 70℃

●Volgzaam met 100GBASE

●I2C communicatie Interface

Toepassingen

●100GBASE CWDM4

●Infiniband QDR en Ddr verbindt onderling

●de verbindingen van 100G Datacom

Normen

●Volgzaam met de Interface van IEEE 802.3bm caui-4

●Volgzaam met de hardwarespecificaties van QSFP28 MSA

●Volgzaam met CWDM4 MSA

●Volgzaam met RoHS

Functionele Beschrijving

Onze optische zendontvanger olsqxxtxm-CD02 integreert transmit en ontvangt weg op één module. Voor de transmit kant, worden vier stegen van periodieke gegevensstromen teruggekregen, retimed en aan vier laserbestuurders doorgegeven, die vier CWDM met 1271, 1291, 1311, en 1331 NM-centrumgolflengten controleren. De optische signalen worden dan simultaan overgeseind in een single-mode vezel door een industrie-standaardlc-schakelaar. Op ontvang kant, optisch demultiplexed vier stegen van optische gegevensstromen door geïntegreerde optische demultiplexer. Elke gegevensstoom wordt teruggekregen door een van SPELDfotodetector en transimpedance versterker, retimed en aan een outputbestuurder doorgegeven. Deze module kenmerkt een heet-pluggable elektrointerface, een lage machtsconsumptie, en periodieke interface met 2 draden.

Optische Kenmerken

(Getest onder geadviseerde exploitatievoorwaarden, tenzij anders vermeld)

Nota's:

1. De zender bestaat uit 4 lasers die bij 25.78Gb/s elk werken.

2. De gemiddelde lanceringsmacht, elke steeg (min) is informatief en niet de belangrijkste indicator van signaalsterkte. Een zender met lanceringsmacht onder deze waarde kan niet volgzaam zijn; nochtans, verzekert een waarde boven dit geen naleving.

3. Klapverhouding 5x10-5^.

^4. De ontvanger bestaat uit 4 fotodetectoren die bij 25.78Gb/s elk werken.

5. De minimumwaarde is informatief, evenaart min TxOMA met oneindig ER en het maximum verlies van de kanaaltoevoeging.

6. De gevoeligheid wordt gespecificeerd bij 5x10-5 BER

7. Gemeten met het signaal van de de conformiteitstest van CWDM4 MSA2 bij TP3 voor 5x10-5 BER

Meer details van onze producten:

Hoge Betrouwbare Optische Componenten en Uitstekend Ontwerp

1.DLB laser en SPELDfotodiode

• Lange transmissieafstand.
• Hoge snelheid en prestaties

2.Thick gouden Vinger

• Stabiele verrichting
• De herhaalde stop en sluit af

3.Plating hard Gouden Shell

• Goede hittedissipatie
• Kan niet gemakkelijk worden misvormd
• Anti-elektromagnetische interferentie

Rendabele en Betrouwbare Transmissie

• De lage machtsconsumptie en de lage latentie staan uw netwerkapparaten toe om efficiënt te werken
• DOM de functie steunt controle in real time voor zendontvangerstatus.
