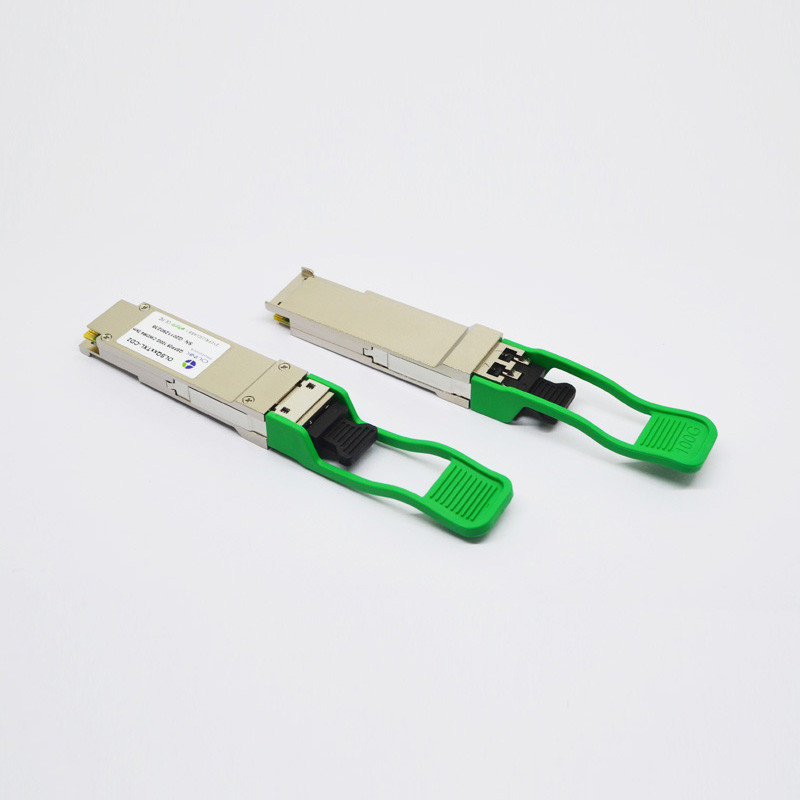

De Compatibele 100G QSFP28 Optische Module CFP2 SR10 850nm 100m LC MMF van Cisco
Cisco Compatibele QSFP 28 100G CFP2 SR10 850nm 100m Optische de Zendontvangermodule van LC MMF
Producteigenschappen
●Steunen 103.1Gb/s aan 112Gb/s-bitrate
●MPO 24 vergaarbak optische interface
●De elektrointerface van CPPI
●De ongekoelde zender van 10x10Gb/s 850nm
●parallelle elektro periodieke interface 10
●Toepasselijk voor 100m met OM3 MMF en 150m met OM4 MMF
●Lage machtsconsumptie <4w>
●Digitale Kenmerkende Communicatie van Monitorinterfacel ●MDIO Interface
●Volgzaam met 100GBASE-SR10
●Werkende gevaltemperatuur:
Commerical: 0 tot 70 °C
Toepassingen
●100GBASE-SR10 Ethernet
●10x11.2Gb/s Multimode OTN
●10x 10GE-SRLite Ethernet
Normen
●Volgzaam met IEEE 802.3ba
●Volgzaam met de hardwarespecificaties van CFP2 MSA
●Volgzaam met het beheersspecificaties van CFP2 MSA
Functionele Beschrijving
OLCF85TXMX-CDS1 van Olinkcom, de zendontvangermodules de van 100GE SR10 CFP2 (wordt ALT1) ontworpen voor gebruik in 100 Gigabit Ethernet-verbindingen en van 10x11.2G OTN cliëntinterfaces over multimode vezel. Zij zijn volgzaam met CFP2 MSA en met IEEE 802.3ba 100GBASE-SR10. De digitale diagnostiekfuncties zijn beschikbaar via de MDIO-interface.
Optische Kenmerken (BOVENKANT = 0 tot 70 °C, VCC = 3,13 tot 3,47 V)
| Parameter |
Symbool |
Min. |
Type |
Max. |
Eenheid |
Nota |
| Zender (per Steeg) |
| Gegevens Rate Per Lane |
DRPL |
|
10.3125 |
11.1810 |
Gb/s |
1 |
| Centrumgolflengte |
λ |
840 |
850 |
860 |
NM |
|
| RMS Spectrale Breedte |
Δλ |
|
|
0,65 |
NM |
|
| Gemiddelde Macht per Steeg |
PAVEp |
-8 |
|
1 |
dBm |
|
| Breng OMA per Steeg over |
POMA |
-6 |
|
3.0 |
dBm |
2 |
| Gemiddelde lanceringsmacht van WEG |
DP |
|
|
-30 |
dB |
|
| Piekmacht per Steeg |
Pp |
|
|
4.0 |
dBm |
|
| TDP per Steeg |
TDP |
|
|
4 |
dBm |
|
| Uitstervenverhouding |
ER |
3.0 |
|
|
dB |
|
| De Tolerantie van het terugkeerverlies |
|
|
|
12 |
dB |
|
| Relatief Intensiteitslawaai |
RIN |
|
|
-128 |
dB/Hz |
3 |
| Het maskerdefinitie van het zenderoog {X1, X2, X3, Y1, Y2, Y3} |
|
0,23, 0,34, 0,43, 0,27, 0,35, 0,4 |
|
|
| Ontvanger (per Steeg) |
| Centrumgolflengte |
λ |
840 |
850 |
860 |
NM |
|
| Ontvangersgevoeligheid per Steeg |
PSEN1 |
|
|
-9.9 |
dBm |
4 |
| Ontvangersgevoeligheid (OMA) per Steeg |
PSEN2 |
|
|
-5.4 |
dBm |
|
|
Piekmacht, per steeg
|
PPx |
|
|
4 |
dBm |
|
| Overbelasting, perlane |
BEDEK |
1 |
|
|
dBm |
|
|
Ontvangersreflectiecoëfficiënt
|
Rrx |
|
|
-12 |
dB |
|
|
Verspreidingssanctie, per steeg
|
TDP |
|
|
1.9 |
dB |
|
|
Beklemtoond oog J2 jitter, per Steeg
|
JE2P |
|
0,35 |
|
UI |
|
|
Beklemtoond oog J9 jitter, per Steeg
|
JE9P |
|
0,47 |
|
UI |
|
|
Jittertolerantie [OMA], per steeg
|
JTP |
|
-5.4 |
|
dBm |
|
|
LOS DE-beweert
|
Pa |
-11 |
|
|
dBm |
|
|
LOS beweert
|
Pd |
|
|
-25 |
dBm |
|
|
LOS Hysterese
|
Pd-pa |
0,5 |
|
|
dB |
|
Nota's:
1. De zender bestaat uit 10 lasers aan een maximumtarief van 11,1810 Gb/s werken elk die.
2. Zelfs als TDP is <0>
3. RIN wordt geschraapt door 10*log (10/4) om SNR buiten zender te handhaven.
4. Gemeten gebruikend DUT Tx en DUT Rx; geen gouden zenders zullen worden gebruikt.
Meer details van onze producten:
Hoge Betrouwbare Optische Componenten en Uitstekend Ontwerp
1.DLB laser en SPELDfotodiode
- Lange transmissieafstand.
- Hoge snelheid en prestaties
2.Thick gouden Vinger
- Stabiele verrichting
- De herhaalde stop en sluit af
3.Plating hard Gouden Shell
- Goede hittedissipatie
- Kan niet gemakkelijk worden misvormd
- Anti-elektromagnetische interferentie
Rendabele en Betrouwbare Transmissie
- De lage machtsconsumptie en de lage latentie staan uw netwerkapparaten toe om efficiënt te werken
- DOM de functie steunt controle in real time voor zendontvangerstatus.
Uitvoerige Prestatietest met ons Geavanceerd Materiaal
- Verklaard en getest op het automatische systeem voor kwaliteitscontrole, om de hoge prestaties in de daadwerkelijke werkomgeving te verzekeren. Volledig Getest voor verenigbaarheid in onze aangepaste schakelaars.
Onze Verpakking & Etikettering:
- Antistatische doos
- Individueel pakket
- 10pcs/pallet
- 20pcs/pallet
Onze alle modules hebben 3 jaar garantie!
