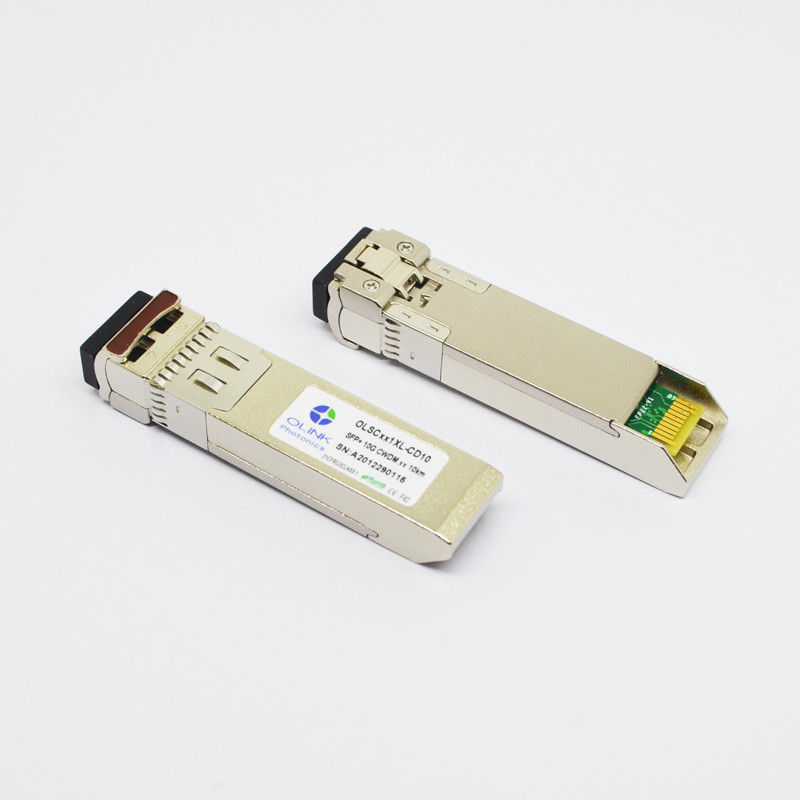

DOM LC SMF van 10G CWDM SFP+ 1270~1310nm 10km Zendontvangermodule voor Extreme Schakelaars
Producteigenschappen
●Steunen 9,95 aan 11.3Gb/s-bitrate
●Duplexlc-schakelaar
●Hete pluggable SFP+-voetafdruk
●De ongekoelde zender van 1270nm~1330nm DFB, SPELDfotodetector
●Toepasselijk voor 10km SMF verbinding
●Lage machtsconsumptie, < 1="">
●Digitale Kenmerkende Monitorinterface
●Optische interface volgzaam aan IEEE 802.3ae 10gbase-LR
●Elektrointerface volgzaam aan sff-8431
●Werkende gevaltemperatuur:
Commerical: Industriële 0 tot 70 °C: - 40 tot 85 °C
Toepassingen
●10GBASE-LR/LW bij 10.3125Gbps
●10G Ethernet
●Andere optische verbindingen
Productomschrijvingen
De Olinkcom OLSCxx1XL-C (I) D10 CWDM DFB 10Gbps SFP+ zendontvanger wordt ontworpen om optische gegevens over enige wijze optische vezel voor verbindingslengte 10km over te brengen en te ontvangen. Deze zendontvanger bestaat uit twee secties: De zendersectie neemt een laser van CWDM op DFB. En die de ontvangerssectie bestaat uit een SPELDfotodiode met een TIA wordt geïntegreerd. Alle modules stellen klasse I laser tevredenveiligheidsvoorschriften. De digitale diagnostiekfuncties zijn beschikbaar via een periodieke interface met 2 draden, zoals die in sff-8472, die worden gespecificeerd toegang in real time tot apparaten werkende parameters zoals zendontvangertemperatuur verleent, laser bias stroom, optische macht, het ontvangen optische macht en voltage van de zendontvangerlevering overbracht.
Optische Kenmerken (BOVENKANT (C) = 0 tot 70 ℃, HOOGSTE =-40 (van I) aan 85 ℃, VCC = 3,13 tot 3,47 V)
| Parameter |
Symbool |
Min. |
Type |
Max. |
Eenheid |
Nota |
| Zender |
| Werkende Golflengte |
λ |
λ-7.5nm |
λ |
λ+7.5nm |
NM |
1 |
| Ave. (Toegelaten) outputmacht |
BEDEK |
-3 |
|
+6 |
dBm |
2 |
| De Verhouding van de zij-wijzeafschaffing |
SMSR |
30 |
|
|
dB |
|
| Uitstervenverhouding |
ER |
3 |
|
|
dB |
|
| RMS spectrale breedte |
Δλ |
|
|
1 |
NM |
|
| Stijgings/Daling tijd (20%~80%) |
Tr/Tf |
|
|
50 |
ps |
|
| Verspreidingssanctie |
TDP |
|
|
2.5 |
dB |
|
| Relatief Intensiteitslawaai |
RIN |
|
|
-128 |
dB/Hz |
|
| Output Optisch Oog |
Volgzaam met IEEE 0802.3ae |
| Ontvanger |
| Werkende Golflengte |
λ |
1260 |
|
1620 |
NM |
|
| Ontvangersgevoeligheid |
PSEN |
|
|
-13 |
dBm |
3 |
| Overbelasting |
BEDEK |
|
|
+0.5 |
dBm |
|
| Ontvangersreflectiecoëfficiënt |
Rrx |
|
|
-12 |
dB |
|
| LOS beweert |
Pa |
-30 |
|
|
dBm |
|
| LOS DE-beweert |
Pd |
|
|
-16 |
dBm |
|
| LOS Hysterese |
Pd-pa |
0,5 |
|
4 |
dB |
|
Nota's:
1.The de golflengte λ =1270nm~1330nm, bedraagt 18 golflengten, 20nm-het uit elkaar plaatsen
2. Gemeten bij 10.3125b/s met PRBS 231 – 1 NRZ-testpatroon.
3.Under ER slechtste die =5, bij 10,3125 Gb/s met PRBS 231 - 1 NRZ-testpatroon voor BER -12 < 1x10="">wordt gemeten
Andere Details:
a.Quality garantie: 3years
b.Compatibility: Jeneverbes, Cisco, FA, Ciena, D-Verbinding, MikroTik, ect, en aangepaste steun.
De krachtige Rendabele en Betrouwbare Transmissie van Eigenschappenaanbiedingen
De lage machtsconsumptie en de lage latentie staan uw netwerkapparaten om efficiënt te werken, en DOM functiesteunen controle in real time voor zendontvangerstatus toe.
