Compatibel SFP+ 10G SR 850nm 300m van Multimode Vezelmodule van Alcatel
MM.zendontvanger van 10GBase-SR 850nm 300m van Alcatel Compatibele SFP+
SFP+-10GBase-SR is een 10G-multi-mode het multi-tariefsfp+ zendontvanger van SR gebruikend 850nm-golflengte en bereikend tot 300m afstand op 50/125um-vezel. Zij kunnen voor 10G Ethernet, SONET of SDH-netwerken worden gebruikt.
Producteigenschappen
De SR-norm wordt gebruikt voor vezelverbindingen op korte termijn, meestal inbuilding, waar multi-mode OM3-vezel beschikbaar is. De zendontvangers volgen de de industrienormen van Multi-Source Overeenkomst van SFP (MSA) en sff-8472, makend hen direct met om het even welk voorzien van een netwerkapparaat na de industrienormen verwisselbaar.
Optische Kenmerken (BOVENKANT (C) =0 tot 70 ℃, HOOGSTE =-40 (van I) aan 85 ℃, VCC = 3,13 tot 3,47 V)
| Parameter |
Symbool |
Min. |
Type |
Max. |
Eenheid |
Nota |
| Zender |
| Werkende Golflengte |
λ |
840 |
850 |
860 |
NM |
|
| Ave. (Toegelaten) outputmacht |
BEDEK |
-6 |
|
-1 |
dBm |
1 |
| Uitstervenverhouding |
ER |
4 |
4.5 |
|
dB |
|
| RMS spectrale breedte |
Δλ |
|
|
1 |
NM |
|
| Stijgings/Daling tijd (20%~80%) |
Tr/Tf |
|
|
50 |
ps |
2 |
| Verspreidingssanctie |
TDP |
|
|
3.9 |
dB |
|
| Output Optisch Oog |
Volgzaam met IEEE 0802.3ae |
| Ontvanger |
| Werkende Golflengte |
|
840 |
850 |
860 |
NM |
|
| Ontvangersgevoeligheid (ER=4.5) |
PSEN1 |
|
|
-11.1 |
dBm |
3 |
| Overbelasting |
BEDEK |
|
|
0,5 |
dBm |
|
| LOS beweert |
Pa |
-30 |
|
|
dBm |
|
| LOS DE-beweert |
Pd |
|
|
-12 |
dBm |
|
| LOS Hysterese |
Pd-pa |
0,5 |
|
|
dB |
|
Nota's:
1. Gemeten bij 10.3125b/s met PRBS 231 – 1 NRZ-testpatroon.
2.20%~80%
3.Under ER =4.5@ in het slechtste geval 10,3125 Gb/s met PRBS 231 - 1 NRZ-testpatroon voor BER < 1x10="">-12
Digitale Kenmerkende Specificaties
| Parameter |
Symbool |
Eenheden |
Min. |
Max. |
Nauwkeurigheid |
Nota |
| Zendontvangertemperatuur |
DTemp-e |
ºC |
-45 |
+90 |
±5ºC |
1 |
| Het voltage van de zendontvangerlevering |
DVoltage |
V |
2.8 |
4.0 |
±3% |
|
| Zender bias stroom |
DBias |
mA |
0 |
80 |
±10% |
2 |
| De macht van de zenderoutput |
DTx-macht |
dBm |
-8 |
+1 |
±2dB |
|
| Macht van de ontvangers de gemiddelde input |
DRx-macht |
dBm |
-13 |
0 |
±2dB |
|
Nota's:
1. Intern gemeten
2. De nauwkeurigheid van de bias stroom van Tx is 10% van de daadwerkelijke stroom van de laserbestuurder aan de laser
Productomschrijvingen

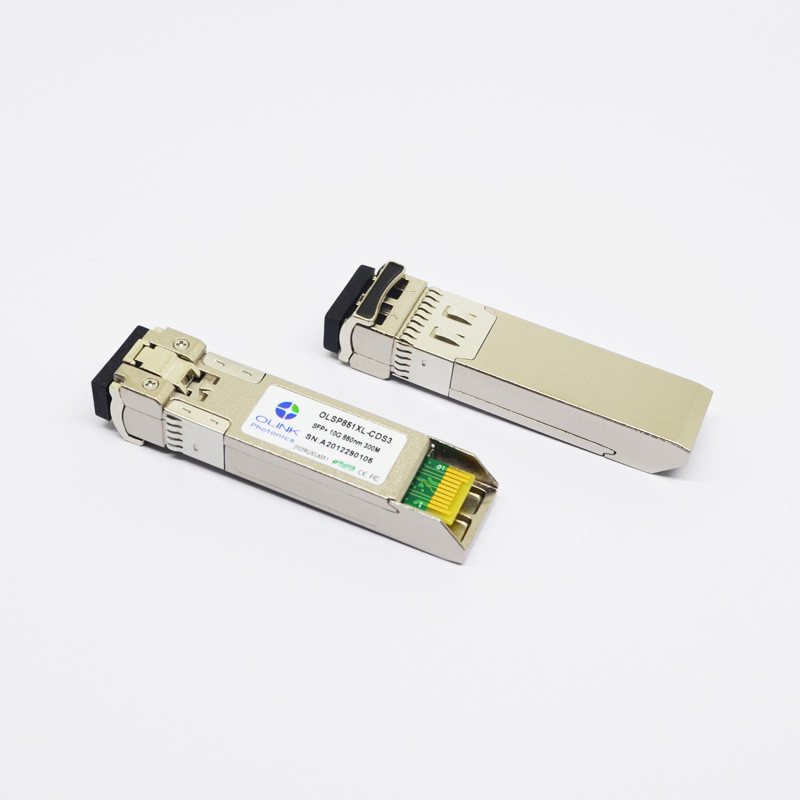

Olsp851xl-c van Olinkcom (I) DS3 is een Verbeterde Kleine vorm-Factor Pluggable (SFP+) zendontvangermodule met maximumgegevensoverdrachtssnelheid van 10 Gbps tot 300m over multimode vezelkabel. Het wordt gebruikt in compatibele netwerkapparaten met SFP-groef. SFPs is Multi-Source Overeenkomst (MSA) volgzaam en aan OEM specificaties wordt gebouwd die.
Toepassingen
●10G basis-SR/SW bij 10.3125G
●10G vezelkanaal
●SONET, SDH-netwerken
FAQ
1. Hoe ongeveer de garantie?
Elk van onze producten zijn 3 jaar garantie (de terugkeer en verandert de dienst binnen 1 jaar, reparatie binnen 2 jaar)
2. Wat is uw termijnen van levering?
FOB- EXW, DAP… is beschikbaar, kunt u met ons voor nadere informatie contacteren
