850nm 300m SFP+-de Optische 10gbe Multiwijze Dell 407 van SR BBOU-Compatibel systeem

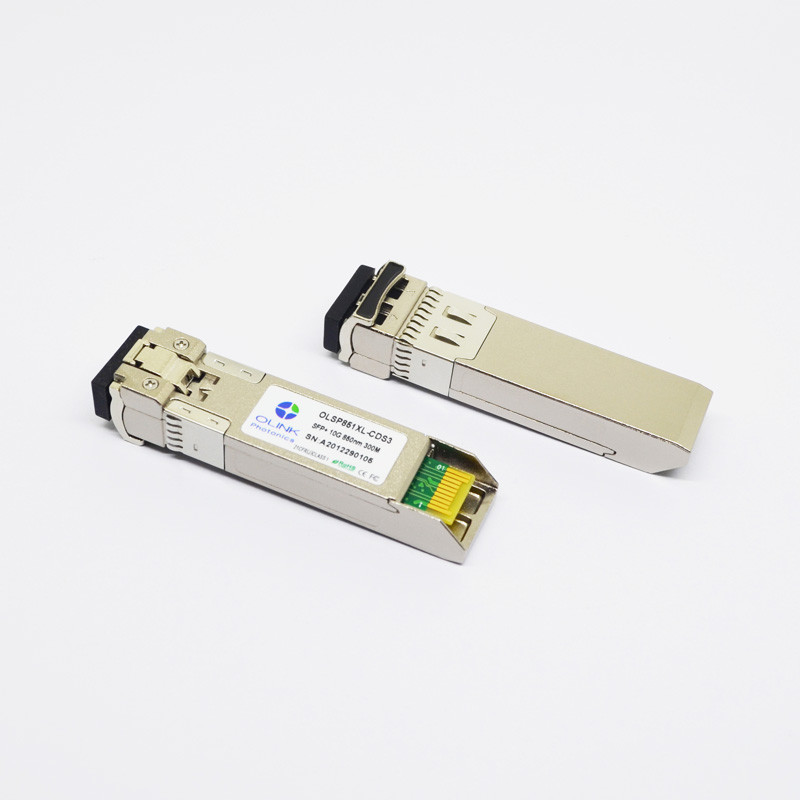

De Zendontvangermodule van SR van Dell 407-BBOU Compatibele 10GB SFP+ (MMF, 850nm, 300m, LC, DDM)
Deze module van SR van 10GbE SFP+ is geschikt voor gebruik met Dell-voorzien van een netwerksystemen en is gelijkwaardig aan echt artikelnummer 407-BBOU. Het steunt datasnelheid van 10.3125Gbps (10gbase-SR) of 9.953Gbps (10gbase-SW), verstrekkend vezelconnectiviteit tot 300 m over OM3-kabel. De module is geprogrammeerd en getest om het werken van met Dell te verzekeren 10 Gigabit-schakelaars, servers, en andere platforms.
Producteigenschappen
●Steunen tot 11.3Gb/s-bitrate
●Duplexlc-schakelaar
●Hete pluggable SFP+-voetafdruk
●de zender van 850nm VCSEL, SPELDfotodetector
●Tot 300m op 50/125um MMF (2000MHZ.KM)
●Lage machtsconsumptie, < 1W="">
●Digitale Kenmerkende Monitorinterface
●Optische interface volgzaam aan IEEE 802.3ae
●Elektrointerface volgzaam aan sff-8431
●Werkende gevaltemperatuur:
Commerical: 0~70°C
Industrieel: - 40 tot 85 °C
Optische Kenmerken (BOVENKANT (C) =0 tot 70 ℃, HOOGSTE =-40 (van I) aan 85 ℃, VCC = 3,13 tot 3,47 V)
| Parameter |
Symbool |
Min. |
Type |
Max. |
Eenheid |
Nota |
| Zender |
| Werkende Golflengte |
λ |
840 |
850 |
860 |
NM |
|
| Ave. (Toegelaten) outputmacht |
BEDEK |
-6 |
|
-1 |
dBm |
1 |
| Uitstervenverhouding |
ER |
4 |
4.5 |
|
dB |
|
| RMS spectrale breedte |
Δλ |
|
|
1 |
NM |
|
| Stijgings/Daling tijd (20%~80%) |
Tr/Tf |
|
|
50 |
ps |
2 |
| Verspreidingssanctie |
TDP |
|
|
3.9 |
dB |
|
| Output Optisch Oog |
Volgzaam met IEEE 0802.3ae |
| Ontvanger |
| Werkende Golflengte |
|
840 |
850 |
860 |
NM |
|
| Ontvangersgevoeligheid (ER=4.5) |
PSEN1 |
|
|
-11.1 |
dBm |
3 |
| Overbelasting |
BEDEK |
|
|
0,5 |
dBm |
|
| LOS beweert |
Pa |
-30 |
|
|
dBm |
|
| LOS DE-beweert |
Pd |
|
|
-12 |
dBm |
|
| LOS Hysterese |
Pd-pa |
0,5 |
|
|
dB |
|
Nota's:
1. Gemeten bij 10.3125b/s met PRBS 231 – 1 NRZ-testpatroon.
2.20%~80%
3.Under ER =4.5@ in het slechtste geval 10,3125 Gb/s met PRBS 231 - 1 NRZ-testpatroon voor BER < 1x10="">-12
Digitale Kenmerkende Specificaties
Zendontvangers de van olsp851xl-c (I) DS3 kunnen in gastheersystemen worden gebruikt die één van beide intern of extern gekalibreerde digitale diagnostiek vereisen.
| Parameter |
Symbool |
Eenheden |
Min. |
Max. |
Nauwkeurigheid |
Nota |
| Zendontvangertemperatuur |
DTemp-e |
ºC |
-45 |
+90 |
±5ºC |
1 |
| Het voltage van de zendontvangerlevering |
DVoltage |
V |
2.8 |
4.0 |
±3% |
|
| Zender bias stroom |
DBias |
mA |
0 |
80 |
±10% |
2 |
| De macht van de zenderoutput |
DTx-macht |
dBm |
-8 |
+1 |
±2dB |
|
| Macht van de ontvangers de gemiddelde input |
DRx-macht |
dBm |
-13 |
0 |
±2dB |
|
Nota's:
1. Intern gemeten
2. De nauwkeurigheid van de bias stroom van Tx is 10% van de daadwerkelijke stroom van de laserbestuurder aan de laser
Verenigbaarheid
Zendontvanger van 10gbase-SR SFP+ van Dell van Olinkcom kan de Compatibele met het onderstaande Dell-materiaal worden gewerkt.
Dell Networking N1524, N1524P, N1548, N1548P, N2024, N2024P, N2048, N2048P, N3024, N3024F, N3024P, N3048, N3048P, N4032, N4032F, N4064, N4064F,
S3124, S3124F, S3124P, S3148, S3148P, X4012
Dell PowerEdge T130, T330, T430, T630
Het Voorzien van een netwerk van Dell EMC n2128px-OP, n3024ef-OP, n3024ep-OP, n3024et-OP, n3048ep-OP, n3048et-OP, n3132px-, X1052, X1052P
Dell EMC PowerEdge R440, R540, R640, R740, T440, T640
