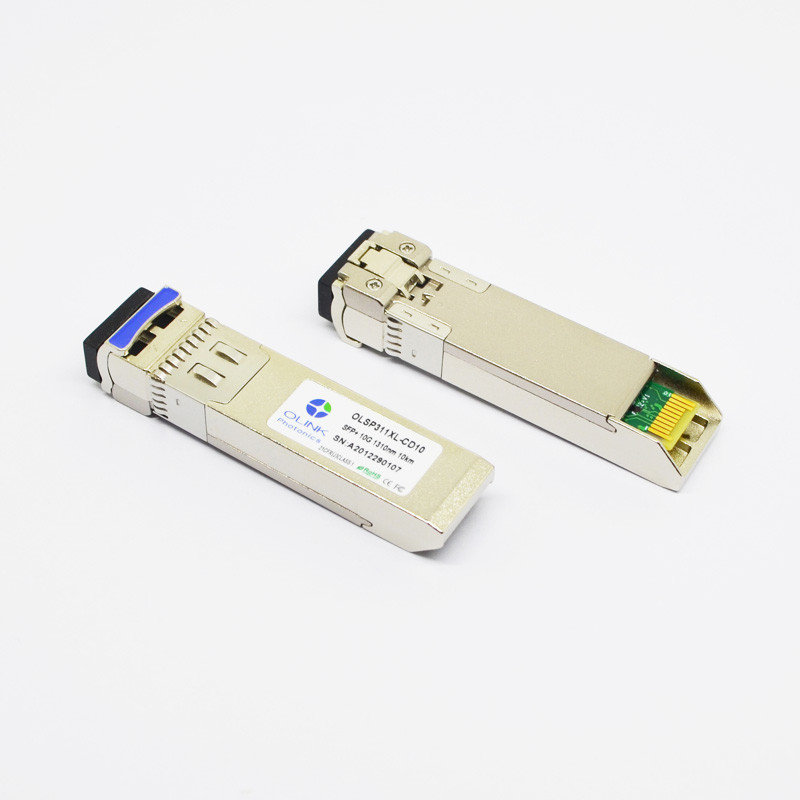

Duplex van de brokaat de Compatibele SFP+ 10G Zendontvanger SMF 10km 1310nm LC
10g-LR SFP+ 1310nm 10km DOM LC SMF Zendontvanger van Brokaat de Compatibele 10GBase
Productomschrijvingen
De modules van OLSP311XL-CD10 van Olinkcom geven u een grote verscheidenheid van Gigabit Ethernet-connectiviteitsopties voor datacentrum, onderneming bedradingskast, en de toepassingen van het providervervoer.
Absolute Maximumclassificaties
| Parameter |
Symbool |
Min. |
Max. |
Eenheid |
Nota |
| Leveringsvoltage |
Vcc |
-0.5 |
4.0 |
V |
|
| Opslagtemperatuur |
TS |
-40 |
85 |
°C |
|
| Relatieve Vochtigheid |
Relatieve vochtigheid |
0 |
85 |
% |
|
Nota: De spanning meer dan de maximum absolute classificaties kan permanente schade aan de zendontvanger veroorzaken.
Elektrokenmerken (BOVENKANT (C) = 0 tot 70 ℃, HOOGSTE =-40 (van I) aan 85 ℃, VCC = 3,13 tot 3,47 V)
| Parameter |
Symbool |
Min. |
Type |
Max. |
Eenheid |
Nota |
| Zender |
| Differentiële gegevensinvoerschommeling |
VINPP |
180 |
|
700 |
mVpp |
1 |
| Breng onbruikbaar maken Voltage over |
VD |
Vcc-0,8 |
|
Vcc |
V |
|
| Breng toelaten Voltage over |
VEN |
V |
|
Vee+0.8 |
| Input differentiële impedantie |
Rin |
|
100 |
|
Ω |
|
| Ontvanger |
| De differentiële schommeling van de gegevensoutput |
Vout, pp |
300 |
|
850 |
mVpp |
2 |
| De tijd van de outputstijging en dalingstijd |
RT, Tf |
28 |
|
|
Ps |
3 |
| Beweerd LOS |
VLOS_F |
Vcc-0,8 |
|
Vcc |
V |
4 |
| DE-beweerd LOS |
VLOS_N |
V |
|
Vee+0.8 |
V |
4 |
Nota:
1. Rechtstreeks verbonden met TX-gegevensinvoerspelden. AC koppeling van spelden in laserbestuurder IC.
2. In differentiële beëindiging 100Ω.
3. 20 – 80%. Gemeten met de Controleraad van de Modulewerking van het systeem en OMA-testpatroon. Het gebruik van vier 1 en vier 0's-opeenvolging in PRBS 9 is een aanvaardbaar alternatief.
4. LOS is een open collectoroutput. Met 4.7kΩ zou moeten worden uitgetrokken – 10kΩ op de gastheerraad. De normale bedrijfsvoering is logica 0; het verlies van signaal is logica 1.
Producteigenschappen
●Steunen11.3gb/s bitrate
●Duplexlc-schakelaar
●Hete pluggable SFP+-voetafdruk
●De ongekoelde zender van 1310nm DFB, SPELDfotodetector
●Toepasselijk voor 10km SMF verbinding
●Lage machtsconsumptie, < 1W="">
●Digitale Kenmerkende Monitorinterface
●Optische interface volgzaam aan IEEE 802.3ae 10gbase-LR
●Elektrointerface volgzaam aan sff-8431
●Werkende gevaltemperatuur: Commerical: 0 tot 70 °C
Toepassingen
●10GBASE-LR/LW bij de Vezelkanaal van 10.3125Gbps en 10G-
●CPRI en OBSAI
●Andere optische verbindingen
Optische Kenmerken (BOVENKANT (C) = 0 tot 70 ℃, HOOGSTE =-40 (van I) aan 85 ℃, VCC = 3,13 tot 3,47 V)
| Parameter |
Symbool |
Min. |
Type |
Max. |
Eenheid |
Nota |
| Zender |
| Werkende Golflengte |
λ |
1290 |
1310 |
1330 |
NM |
|
| Ave. (Toegelaten) outputmacht |
BEDEK |
-6 |
|
0 |
dBm |
1 |
| De Verhouding van de zij-wijzeafschaffing |
SMSR |
30 |
|
|
dB |
|
| Uitstervenverhouding |
ER |
4 |
4.5 |
|
dB |
|
| RMS spectrale breedte |
Δλ |
|
|
1 |
NM |
|
| Stijgings/Daling tijd (20%~80%) |
Tr/Tf |
|
|
50 |
ps |
|
| Verspreidingssanctie |
TDP |
|
|
3.2 |
dB |
|
| Relatief Intensiteitslawaai |
RIN |
|
|
-128 |
dB/Hz |
|
| Output Optisch Oog |
Volgzaam met IEEE 0802.3ae |
| Ontvanger |
| Werkende Golflengte |
|
1270 |
|
1600 |
NM |
|
| Ontvangersgevoeligheid |
PSEN2 |
|
|
-14.4 |
dBm |
2 |
| Overbelasting |
BEDEK |
|
|
0,5 |
dBm |
|
| LOS beweert |
Pa |
-30 |
|
|
dBm |
|
| LOS DE-beweert |
Pd |
|
|
-18 |
dBm |
|
| LOS Hysterese |
Pd-pa |
0,5 |
|
|
dB |
|
Nota's:
1. De gemiddelde machtscijfers zijn slechts informatief, per IEEE 802.3ae.
2. Gemeten bij BER minder dan 1E-12, rijtjes. Het maatregelenpatroon is PRBS 231-1 met slechtste ER=4.5@ 10.3125Gb/s.
