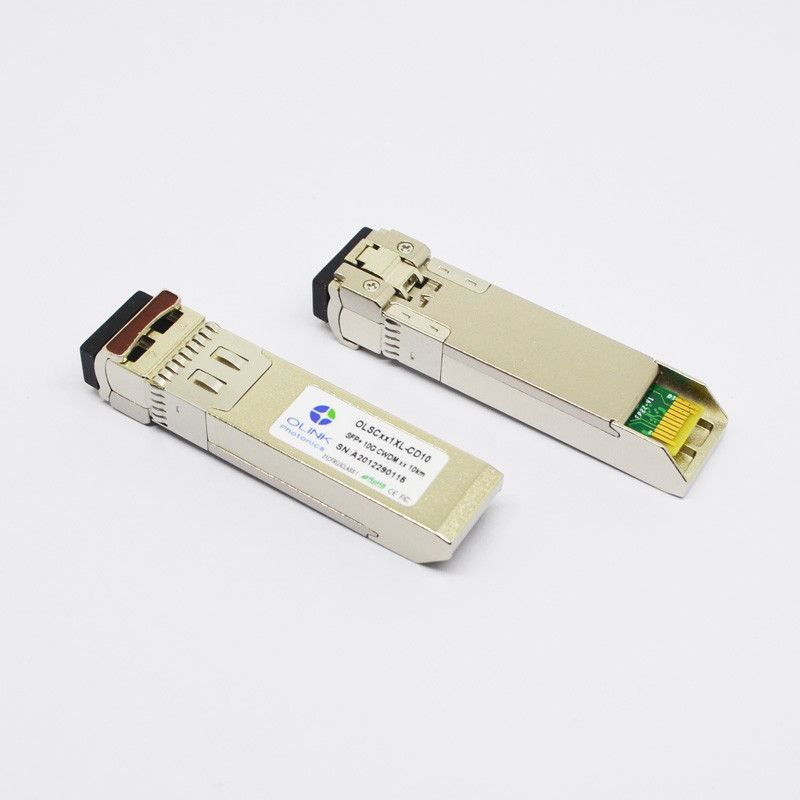

De Compatibele 10G CWDM SFP+ 1270~1610nm 10km Zendontvanger van Cisco cwdm-SFP10G

Producteigenschappen

●Steunen 9,95 aan 11.5Gb/s-bitrate

●Duplexlc-schakelaar

●Hete pluggable SFP+-voetafdruk

●De ongekoelde zender van 1270nm~1610nm DFB, SPELDfotodetector

●Toepasselijk voor 10km SMF verbinding

●Lage machtsconsumptie, < 1W="">

●Digitale Kenmerkende Monitorinterface

●Optische interface volgzaam aan IEEE 802.3ae 10gbase-LR

●Elektrointerface volgzaam aan sff-8431

●Werkende gevaltemperatuur:

Commerical: Industriële 0 tot 70 °C: - 40 tot 85 °C

Toepassingen

●10GBASE-LR/LW bij 10.3125Gbps

●10G Ethernet

●Andere optische verbindingen

Productomschrijvingen

De zendontvanger van Olinkcom van OLSCxx1XL-C (I) D10 CWDM DFB 10Gbps SFP+ wordt ontworpen om optische gegevens over enige wijze optische vezel voor verbindingslengte 10km over te brengen en te ontvangen. Deze zendontvanger bestaat uit twee secties: De zendersectie neemt een laser van CWDM op DFB. En die de ontvangerssectie bestaat uit een SPELDfotodiode met een TIA wordt geïntegreerd. Alle modules stellen klasse I laser tevredenveiligheidsvoorschriften. De digitale diagnostiekfuncties zijn beschikbaar via een periodieke interface met 2 draden, zoals die in sff-8472, die worden gespecificeerd toegang in real time tot apparaten werkende parameters zoals zendontvangertemperatuur verleent, laser bias stroom, optische macht, het ontvangen optische macht en voltage van de zendontvangerlevering overbracht.

Absolute Maximumclassificaties

Nota: De spanning meer dan de maximum absolute classificaties kan permanente schade aan de zendontvanger veroorzaken.

Algemene Werkende Kenmerken

Elektrokenmerken (BOVENKANT (C) = 0 tot 70 ℃, HOOGSTE =-40 (van I) aan 85 ℃, VCC = 3,13 tot 3,47 V)

Nota's:

1. Rechtstreeks verbonden met TX-gegevensinvoerspelden. AC koppeling van spelden in laserbestuurder IC.

2. In differentiële beëindiging 100Ω.

3. 20 – 80%. Gemeten met de Controleraad van de Modulewerking van het systeem en OMA-testpatroon. Het gebruik van vier 1 en vier 0's-opeenvolging in PRBS 9 is een aanvaardbaar alternatief.

4. LOS is een open collectoroutput. Met 4.7kΩ zou moeten worden uitgetrokken – 10kΩ op de gastheerraad. De normale bedrijfsvoering is logica 0; het verlies van signaal is logica 1.

Optische Kenmerken (BOVENKANT (C) = 0 tot 70 ℃, HOOGSTE =-40 (van I) aan 85 ℃, VCC = 3,13 tot 3,47 V)

Nota's:

1.The de golflengte λ =1270nm~1610nm, bedraagt 18 golflengten, 20nm-het uit elkaar plaatsen

2. Gemeten bij 10.3125b/s met PRBS 231 ^{– 1} NRZ-testpatroon.

3.Under ER slechtste die =5, bij 10,3125 Gb/s met PRBS 231 ^{- 1} NRZ-testpatroon voor BER -12 < 1x10="">wordt gemeten

Digitale Kenmerkende Specificaties

De OLSCxx1XL-CD10-zendontvangers kunnen in gastheersystemen worden gebruikt die één van beide intern of extern gekalibreerde digitale diagnostiek vereisen.

Nota's:

1.When die temp.=0~70 ºC in werking stellen, zal de waaier min=-5, Max=+75 zijn

2. Intern gemeten

3. De nauwkeurigheid van de bias stroom van Tx is 10% van de daadwerkelijke stroom van de laserbestuurder aan de laser

Verenigbaarheid
