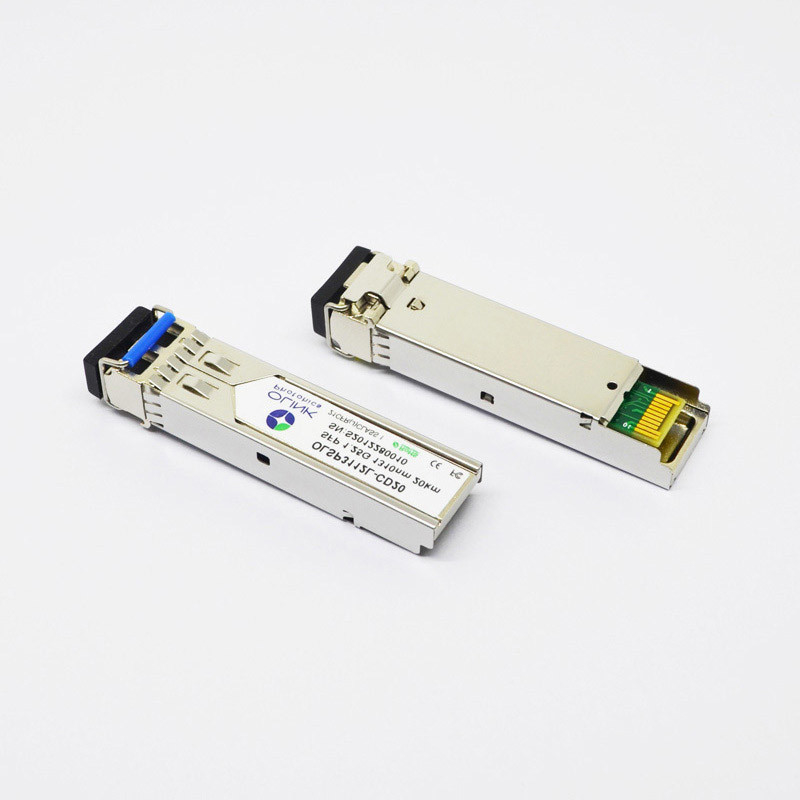

1000BASE-LX/LH SFP 1310nm 10km LC-Module van de Jeneverbessen de Compatibele Zendontvanger
Productdetails
1000BASE-LX/LH SFP 1310nm 10km LC-Module van de Jeneverbessen de Compatibele Zendontvanger bestaat uit drie secties: een vriespunt-laserzender, een SPELDfotodiode met een trans-impedantievoorversterker wordt geïntegreerd (TIA) en MCU-controleeenheid die. Het steunt dubbele datasnelheid van 1.25Gbps/1.0625Gbps en 10km transmissieafstand met SMF.
Optische Kenmerken (BOVENKANT (C) = 0 tot 70 ℃, HOOGSTE =-40 (van I) aan 85 ℃, VCC = 3,13 tot 3,47 V)
| Parameter |
Symbool |
Min. |
Type |
Max. |
Eenheid |
Nota |
| Zender |
| Werkende Golflengte |
λ |
1290 |
1310 |
1330 |
NM |
|
| Ave. (Toegelaten) outputmacht |
BEDEK |
-9 |
|
-3 |
dBm |
1 |
| Uitstervenverhouding |
ER |
9 |
|
|
dB |
1 |
| RMS spectrale breedte |
Δλ |
|
|
0,65 |
NM |
|
| Stijgings/Daling tijd (20%~80%) |
Tr/Tf |
|
|
0,26 |
NS |
2 |
| Verspreidingssanctie |
TDP |
|
|
3.9 |
dB |
|
| Output Optisch Oog |
Volgzaam met IEEE802.3 z (klasse 1 aserveiligheid) |
| Ontvanger |
| Werkende Golflengte |
λ |
|
1310 |
|
NM |
|
| Ontvangersgevoeligheid |
PSEN1 |
|
|
-22 |
dBm |
3 |
| Overbelasting |
BEDEK |
0 |
|
|
dBm |
3 |
| LOS beweert |
Pa |
-35 |
|
|
dBm |
|
| LOS DE-beweert |
Pd |
|
|
-24 |
dBm |
|
| LOS Hysterese |
Pd-pa |
0,5 |
|
|
dB |
|
Nota's:
1. Gemeten bij 1.25Gb/s met 223 – 1NRZ detestpatroonvan PRBS 2.
2. Ongefilterd, gemeten met een PRBS223 – 1 testpatroon @1.25Gbps
3. Gemeten bij 1.25Gb/s met PRBS 223 – 1 NRZ-testpatroon voor BER < 1x10="">-12
Algemene Werkende Kenmerken
| Parameter |
Symbool |
Min. |
Type |
Max. |
Eenheid |
Nota |
| Datasnelheid |
DR. |
|
1.25 |
|
Gb/s |
|
| Leveringsvoltage |
Vcc |
3.13 |
3.3 |
3.47 |
V |
|
| Leveringsstroom |
Icc5 |
|
|
220 |
mA |
|
| Werkende Gevaltemperaturen. |
Tc |
0 |
|
70 |
°C |
|
| Ti |
-40 |
|
85 |
|
Toepassingen
●Gigabit Ethernet en Vezelkanaal
●Schakelaar om interface en Geschakelde backplane toepassingen te schakelen
●Router/Serverinterface
●Andere optische transmissiesystemen
Het opdracht geven van tot Informatie
| Artikelnummer |
Beschrijving |
| OLSP3112L-CD10 |
SFP, 1.25G, 1310nm, 10Km, 0~70℃, met Digitale Kenmerkende Monitor |
| OLSP3112L-ID10 |
SFP, 1.25G, 1310nm, 10Km, -40~85℃, met Digitale Kenmerkende Monitor |
Eigenschappen van Optische Zendontvangermodule
- Tot 20km transmissie op SMF
- Tot 1,25 Gbps
- 1310nm vriespunt-laser en SPELDontvanger
- Enige LC/SC-volgzame vergaarbak optische interface
- interface met 2 draden voor geïntegreerde Digitale Kenmerkende controle
- Hete pluggable
- Zeer lage EMI en uitstekende ESD bescherming
- 3.3V voeding
- Machtsconsumptie minder dan 1.0W
- Werkende gevaltemperatuur: 0~+70°C
FAQ
Q1. Kan ik een steekproeforde hebben? Wat is uw MOQ?
A2: Ja, stemmen in wij steekproef met orde om kwaliteit te testen en te controleren. De gemengde steekproeven zijn aanvaardbaar, hebben wij geen MOQ, is 1 steekproef beschikbaar.
Q2. Hoe doet uw bedrijf betreffende kwaliteitscontrole?
A2: Elke enige optisch individueel getest in ons testcentrum, en ook getest voor verenigbaarheid op een verscheidenheid van verschillende merken van netwerkapparatuur
Q3. Wat zijn de handelstermijnen?
A3: Levertijd: populairste optica in voorraad, klaar te verschepen. sommigen van hoog-waarde en specialiseren zich optica hebben een korte levertijd.
Betalingstermijn: De Western Union, T/T, Aliexpress escow, geldgram, contante betaling
Garantie: 3 jaar
Q4. Wat in werking stelt temperatuurwaaier van optische modules?
A4: Commerciële temperatuurwaaier (Com): 0 aan 70°C (32 aan 158°F)
Uitgebreide temperatuurwaaier (Ext.): -5 aan 85°C (23 aan 185°F)
Industriële temperatuurwaaier (Ind.): 40 aan 85°C (- 40 aan 185°F)
De waaier van de opslagtemperatuur: -40 aan +85°C (- 40 aan 185°F)
