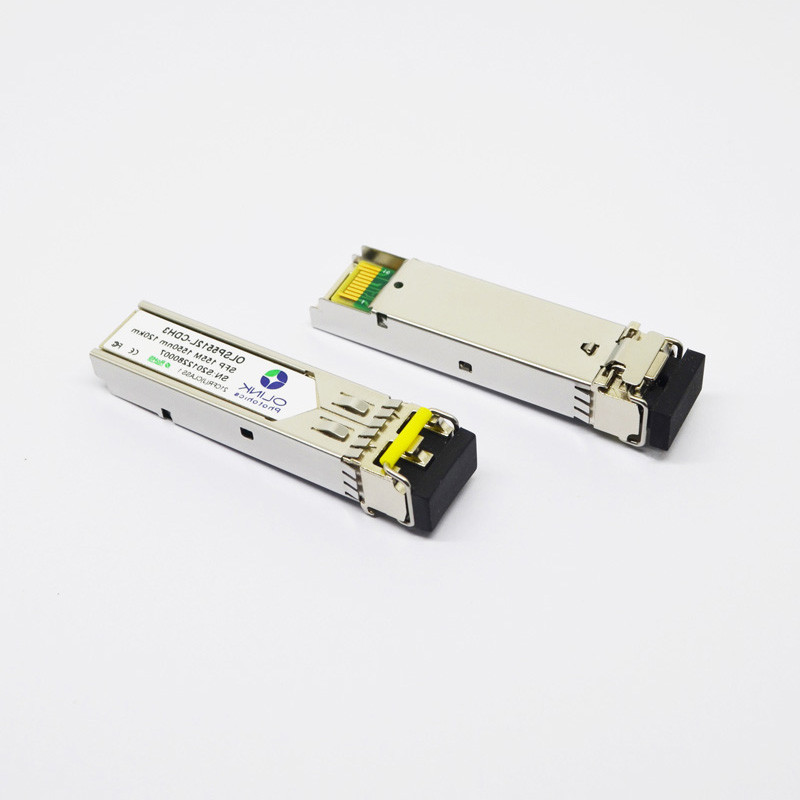

1000base-EZX SFP 1550nm 120km DOM LC SMF Module van Vezel de Optische SFP
Productschijnwerpers
Hete pluggable
Beetjesteun voor tarief m 16G aan 25Gbps
de laserbron van 850nm VCSEL
SPELDfotodiode met TIA
Werkend milieutemperatuur 0 ~ 70℃
De Klassen1/cdrh Klasse 1 van CEI 60825-1 de brandkast van het laseroog
SFP+ huisvesting met verbeterde EMI beveiliging
Enige 3.3V-voeding
Programmeerbare EEPROM voor periodieke identificatie
Kenmerkende eigenschappen per sff-8472 „Kenmerkende Controleinterface voor Optische Zendontvangers“
Toezicht in real time op: Overgebrachte optische macht; Ontvangen optische macht; Laser bias stroom; Temperatuur; Leveringsvoltage
De Klassen1/cdrh Klasse 1 van CEI 60825-1 de brandkast van het laseroog
Elektrokenmerken (BOVENKANT (C) = 0 tot 70 ℃, HOOGSTE =-40 (van I) aan 85 ℃, VCC = 3,13 tot 3,47 V)
| Parameter |
Symbool |
Min. |
Type |
Max. |
Eenheid |
Nota |
| Zender |
| Differentiële gegevensinvoerschommeling |
VIN, PP |
300 |
|
1800 |
mVpp |
1 |
| Tx maakt input-Hoogte onbruikbaar |
VIH |
2.0 |
|
Vcc+0.3 |
V |
|
| Tx maakt input-Laagste punt onbruikbaar |
VIL |
0 |
|
0,8 |
V |
|
| Output-Hoge Txfout |
VOH |
2.0 |
|
Vcc+0.3 |
V |
2 |
| Output-Lage Txfout |
Volume |
0 |
|
0,8 |
V |
2 |
| Input differentiële impedantie |
Rin |
|
100 |
|
Ω |
|
| Ontvanger |
| De differentiële schommeling van de gegevensoutput |
Vout, pp |
400 |
|
1000 |
mVpp |
3 |
| Output-Hoge Rx LOS |
VROH |
2.0 |
|
Vcc+0.3 |
V |
2 |
| Output-Lage Rx LOS |
VROL |
0 |
|
0,8 |
V |
2 |
Nota's:
1. TD+ /are intern AC aan differentiële beëindiging 100Ω binnen de module wordt gekoppeld die.
2. De Txfout en Rx LOS zijn open collectoroutput, die met 4.7k aan weerstanden 10kΩ op de gastheerraad zou moeten worden uitgetrokken. Trek voltage tussen 2.0V en Vcc+0.3V uit.
3. RD+/- de output is intern gekoppeld AC, en zou met 100Ω (verschil) bij de gebruiker SERDES moeten worden geëindigd.
Optische Kenmerken (BOVENKANT (C) = 0 tot 70 ℃, HOOGSTE =-40 (van I) aan 85 ℃, VCC = 3,13 tot 3,47 V)
| Parameter |
Symbool |
Min. |
Type |
Max. |
Eenheid |
Nota |
| Zender |
| Werkende Golflengte |
λ |
1530 |
1550 |
1565 |
NM |
|
| Ave. (Toegelaten) outputmacht |
BEDEK |
0 |
|
5 |
dBm |
1 |
| Uitstervenverhouding |
ER |
9 |
|
|
dB |
1 |
| De zijverhouding van de wijzeafschaffing |
SMSR |
30 |
|
|
dB |
|
| RMS spectrale breedte |
Δλ |
|
|
1 |
NM |
|
| Stijgings/Daling tijd (20%~80%) |
Tr/Tf |
|
|
0,26 |
NS |
2 |
| Output Optisch Oog |
Volgzaam met IEEE802.3 z (klasse 1 aserveiligheid) |
| Ontvanger |
| Werkende Golflengte |
λ |
1260 |
|
1610 |
NM |
|
| Ontvangersgevoeligheid |
PSEN1 |
|
|
-32 |
dBm |
3 |
| Overbelasting |
BEDEK |
-7 |
|
|
dBm |
3 |
| LOS beweert |
Pa |
-45 |
|
|
dBm |
|
| LOS DE-beweert |
Pd |
|
|
-34 |
dBm |
|
| LOS Hysterese |
Pd-pa |
0,5 |
|
|
dB |
|
Nota's:
1. Gemeten bij 1.25Gb/s met 223 – 1NRZ detestpatroonvan PRBS 2.
2. Ongefilterd, gemeten met een PRBS223 – 1 testpatroon @1.25Gbps
3. Gemeten bij 1.25Gb/s met PRBS 223 – 1 NRZ-testpatroon voor BER < 1x10="">-12
Toepassingen
●Gigabit Ethernet
●Vezelkanaal
●Router/Serverinterface
●Andere optische transmissiesystemen
FAQ
Q: Bent u handelsmaatschappij of fabrikant?
A: Wij zijn originele fabrikant. Wij kunnen OEM/ODM-zaken doen. Ons bedrijf produceert hoofdzakelijk optische vezelproducten.
Q: Hoe lang is uw levertijd?
A: Groep het kopen levertijd: 30-60 dagen; Algemene levertijd: 20 dagen.
Q: Wat is uw betalingsvoorwaarden?
A: T/T 30% als storting, en 70% vóór levering.
Q: Wat is de garantie?
A: De vrije garantie is één jaar van de dag van gekwalificeerd Opdragen. Als er om het even welke fout voor onze producten binnen de vrije garantieperiode is, zullen wij het herstellen en zullen de foutenassemblage voor vrij ruilen.
