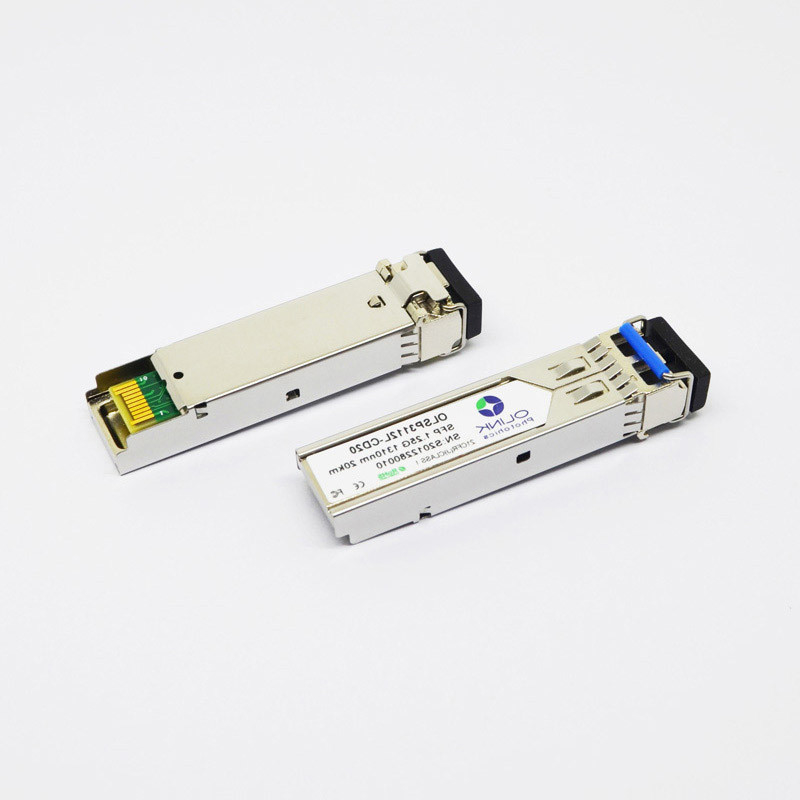

Aangepast SFP Transcceiver 1000BASE-LX/LH SFP 1310nm 20km DOM LC SMF Optische Module
Productomschrijvingen
1000BASE-LX/LH SFP 1310nm 20km DOM LC SMF Zendontvanger Optische modules is hoge prestaties, rendabele modules ondersteunend dubbele datasnelheid van 1.25Gbps/1.0625Gbps en 20km transmissieafstand met SMF. De zendontvanger bestaat uit drie secties: een vriespunt-laserzender, een SPELDfotodiode met een trans-impedantievoorversterker wordt geïntegreerd (TIA) en MCU-controleeenheid die. Alle modules stellen klasse I laser tevredenveiligheidsvoorschriften. De zendontvangers zijn compatibel met Multi-Source Overeenkomst van SFP (MSA) en sff-8472. Voor verdere informatie, gelieve te verwijzen naar SFP MSA.
Optische Kenmerken (BOVENKANT (C) = 0 tot 70 ℃, HOOGSTE =-40 (van I) aan 85 ℃, VCC = 3,13 tot 3,47 V)
| Parameter |
Symbool |
Min. |
Type |
Max. |
Eenheid |
Nota |
| Zender |
| Werkende Golflengte |
λ |
1290 |
1310 |
1330 |
NM |
|
| Ave. (Toegelaten) outputmacht |
BEDEK |
-8 |
|
-4 |
dBm |
1 |
| Uitstervenverhouding |
ER |
9 |
|
|
dB |
1 |
| RMS spectrale breedte |
Δλ |
|
|
0,65 |
NM |
|
| Stijgings/Daling tijd (20%~80%) |
Tr/Tf |
|
|
0,26 |
NS |
2 |
| Verspreidingssanctie |
TDP |
|
|
3.9 |
dB |
|
| Output Optisch Oog |
Volgzaam met IEEE802.3 z (klasse 1 aserveiligheid) |
| Ontvanger |
| Werkende Golflengte |
λ |
|
1310 |
|
NM |
|
| Ontvangersgevoeligheid |
PSEN1 |
|
|
-22 |
dBm |
3 |
| Overbelasting |
BEDEK |
-3 |
|
|
dBm |
3 |
| LOS beweert |
Pa |
-35 |
|
|
dBm |
|
| LOS DE-beweert |
Pd |
|
|
-24 |
dBm |
|
| LOS Hysterese |
Pd-pa |
0,5 |
|
|
dB |
|
Nota's:
1. Gemeten bij 1250Mb/s met 223 – 1NRZ detestpatroonvan PRBS 2.
2. Ongefilterd, gemeten met een PRBS223 – 1 testpatroon @1.25Gbps
3. Gemeten bij 1250Mb/s met PRBS 223 – 1 NRZ-testpatroon voor BER < 1x10="">-12
Digitale Kenmerkende Specificaties
Zendontvangers de van olsp3112l-c (I) D20 kunnen in gastheersystemen worden gebruikt die één van beide intern of extern gekalibreerde digitale diagnostiek vereisen.
| Parameter |
Symbool |
Eenheden |
Min. |
Max. |
Nauwkeurigheid |
Nota |
| Zendontvangertemperatuur |
DTemp-e |
ºC |
-45 |
+90 |
±5ºC |
1 |
| Het voltage van de zendontvangerlevering |
DVoltage |
V |
2.8 |
4.0 |
±3% |
|
| Zender bias stroom |
DBias |
mA |
2 |
15 |
±10% |
2 |
| De macht van de zenderoutput |
DTx-macht |
dBm |
-9 |
-3 |
±3dB |
|
| Macht van de ontvangers de gemiddelde input |
DRx-macht |
dBm |
-25 |
0 |
±3dB |
|
Producteigenschappen
1. 10G, 8G, 4G, 3G, 2.5G, 1.25G, 155m al tarief
2. SFP+, XFP, SFP, SFF, CSFP, ZIJN KLANTGERICHT
3. Volkomen compatibel met beroemde schakelaar, ZTE HUAWEI enz.
4. DDM
5. Keus van Enige wijze, muli-wijze
6. Keus van dubbele vezel LC, enige vezel SC/LC
7. Lage machtsconsumptie en hoog sensitivily
8. Programmeerbaar van geen lichte alarmfunctie
9. Het naleven ROHS-norm
10. De het werk temperatuur is omhoog van -40c aan ~+85c
11. Voldoend aan Klasse 1 Laser, en de vereisten van iec60825-1
12. Het etiket kan volgens de eisen van de klant worden aangepast
13. Het uitstekende kenmerk van het overclocking
Toepassingen
25G Ethernet
Toepasselijke to2.125G Ethernet
8G vezelkanaal
Van toepassing op /Giber-Kanaal 25G/16G/8G/4
Vezelkanaal over Ethernet
1X QDR Infiniband
Van toepassing op 1X Ddr/1x STR Infiniband
Hoge capaciteit IO met SFP+-interface
Datacentrum en in-rekverbinding
