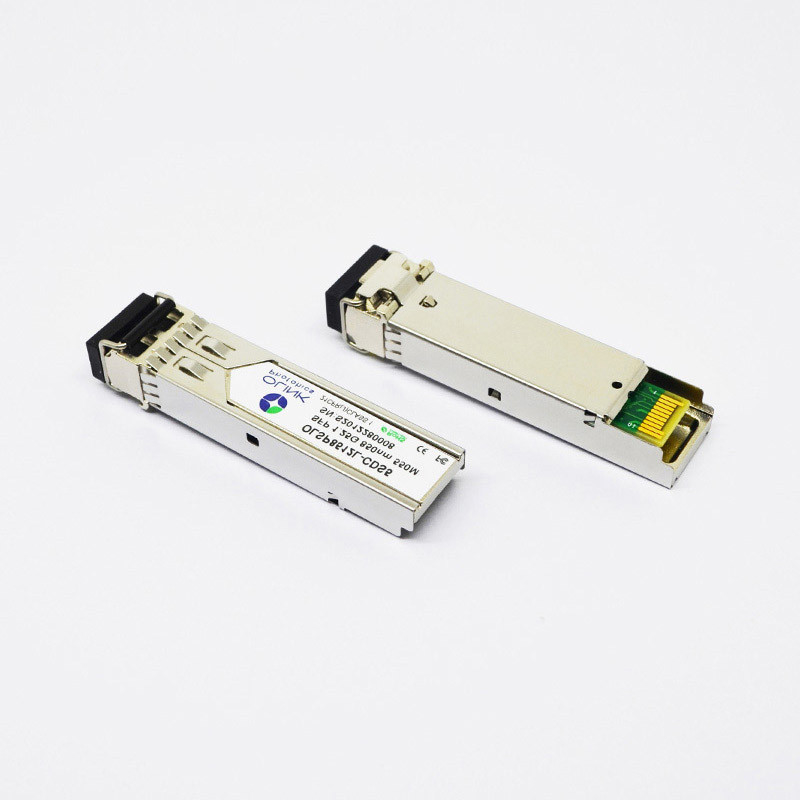

Extreme Compatibele SFP-Vezel Optische Zendontvanger 1000base-SX 850nm 550m

Extreme Compatibele SFP-Vezel Optische Zendontvanger 1000base-SX 850nm 550m

Optische de Zendontvanger Extreme Compatibele 1000base-SX SFP 850nm 550m Module van SFP

Producteigenschappen

• Tot 20km transmissie op SMF
• Tot 1,25 Gbps
• 1310nm vriespunt-laser en SPELDontvanger
• Enige LC/SC-volgzame vergaarbak optische interface
• interface met 2 draden voor geïntegreerde Digitale Kenmerkende controle
• Hete pluggable
• Zeer lage EMI en uitstekende ESD bescherming
• 3.3V voeding
• Machtsconsumptie minder dan 1.0W
• Werkende gevaltemperatuur: 0~+70°C

Pin Defintion And Functions

Nota's:

1. Wanneer wijst de hoogte, deze output op een laserfout van één of andere soort. Laag wijst op normale bedrijfsvoering. En met 4,7 zou moeten worden uitgetrokken – weerstand 10KΩ op de gastheerraad.

2. TX maakt is een input onbruikbaar die wordt gebruikt om de zender optische output te sluiten. Het wordt uitgetrokken binnen de module met 4,7 – weerstand 10KΩ. Zijn staten zijn:

Laag (0 – 0.8V): Zender (>0.8, < 2="">

Hoog (2.0V~Vcc+0.3V): De zender maakte Open onbruikbaar: Zendergehandicapten

3. Mod.-Def 0,1,2. Dit zijn de spelden van de moduledefinitie. Zij zouden met een 4.7K moeten worden uitgetrokken – weerstand 10KΩ op de gastheerraad. Trek voltage uit zal zijn tussen 2.0V~Vcc+0.3V.

Mod.-Def 0 is aan de grond gezet door de module om erop te wijzen dat de module aanwezig is

Mod.-Def 1 is de kloklijn van twee draad periodieke interface voor periodieke identiteitskaart

Mod.-Def 2 is de gegevenslijn van twee draad periodieke interface voor periodieke identiteitskaart

4. Wanneer wijst de hoogte, deze output op verlies van signaal (LOS). Laag wijst op normale bedrijfsvoering.

5. RD+/-: Dit zijn de differentiële ontvangersoutput. Zij zijn AC gekoppelde differentiële lijnen 100Ω die met 100Ω (verschil) bij de gebruiker SERDES zouden moeten worden geëindigd. De AC koppeling wordt gedaan binnen de module en niet op de gastheerraad zo vereist.

6. TD+/-: Dit zijn de differentiële zenderinput. Zij zijn AC-Gekoppelde, differentiële lijnen met differentiële beëindiging 100Ω binnen de module. De AC koppeling wordt gedaan binnen de module en niet op de gastheerraad zo vereist.

Toepassingen

●Gigabit Ethernet

●Vezelkanaal

●Schakelaar om interface te schakelen

●Geschakelde backplane toepassingen

●Router/Serverinterface

●Andere optische transmissiesystemen

Het opdracht geven van tot Informatie

FAQ

Q: Bent u handelsmaatschappij of fabrikant?

A: Wij zijn originele fabrikant. Wij kunnen OEM/ODM-zaken doen. Ons bedrijf produceert hoofdzakelijk optische vezelproducten.

Q: Hoe lang is uw levertijd?

A: Groep het kopen levertijd: 30-60 dagen; Algemene levertijd: 20 dagen.

Q: Wat is uw betalingsvoorwaarden?

A: T/T 30% als storting, en 70% vóór levering.

Q: Wat is de garantie?

A: De vrije garantie is één jaar van de dag van gekwalificeerd Opdragen. Als er om het even welke fout voor onze producten binnen de vrije garantieperiode is, zullen wij het herstellen en zullen de foutenassemblage voor vrij ruilen.
