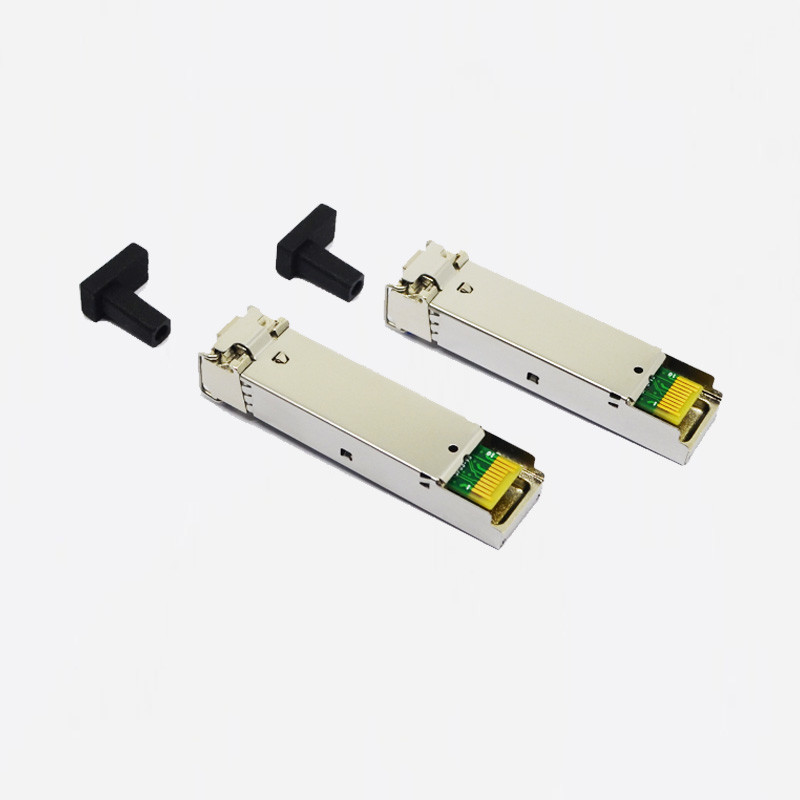

DOM LC SMF van 1000base-bx-D BiDi SFP 1490nm/1310nm 20km Zendontvangermodule
Productomschrijvingen
De zendontvanger bestaat uit drie secties: een FP/DFB-laserzender, een SPELDfotodiode met een trans-impedantievoorversterker wordt geïntegreerd (TIA) en MCU-controleeenheid die. Alle modules stellen klasse I laser tevredenveiligheidsvoorschriften. De zendontvangers zijn compatibel met Multi-Source Overeenkomst van SFP (MSA) en sff-8472. Voor verdere informatie, gelieve te verwijzen naar SFP MSA.
Absolute Maximumclassificaties
| Parameter |
Symbool |
Min. |
Max. |
Eenheid |
Nota |
| Leveringsvoltage |
Vcc |
-0.5 |
4.0 |
V |
|
| Opslagtemperatuur |
TS |
-40 |
85 |
°C |
|
| Relatieve Vochtigheid |
Relatieve vochtigheid |
0 |
85 |
% |
|
Nota: De spanning meer dan de maximum absolute classificaties kan permanente schade aan de zendontvanger veroorzaken.
Algemene Werkende Kenmerken
| Parameter |
Symbool |
Min. |
Type |
Max. |
Eenheid |
Nota |
| Datasnelheid |
DR. |
|
1.25 |
|
Gb/s |
|
| Leveringsvoltage |
Vcc |
3.13 |
3.3 |
3.47 |
V |
|
| Leveringsstroom |
Icc5 |
|
|
220 |
mA |
|
| Werkende Gevaltemperaturen. |
Tc |
0 |
|
70 |
°C |
|
| Ti |
-40 |
|
85 |
|
Elektrokenmerken (BOVENKANT (C) = 0 tot 70 ℃, HOOGSTE =-40 (van I) aan 85 ℃, VCC = 3,13 tot 3,47 V)
| Parameter |
Symbool |
Min. |
Type |
Max. |
Eenheid |
Nota |
| Zender |
| Differentiële gegevensinvoerschommeling |
VIN, PP |
120 |
|
820 |
mVpp |
1 |
| Tx maakt input-Hoogte onbruikbaar |
VIH |
2.0 |
|
Vcc+0.3 |
V |
|
| Tx maakt input-Laagste punt onbruikbaar |
VIL |
0 |
|
0,8 |
V |
|
| Output-Hoge Txfout |
VOH |
2.0 |
|
Vcc+0.3 |
V |
2 |
| Output-Lage Txfout |
Volume |
0 |
|
0,8 |
V |
2 |
| Input differentiële impedantie |
Rin |
|
100 |
|
Ω |
|
| Ontvanger |
| De differentiële schommeling van de gegevensoutput |
Vout, pp |
340 |
650 |
800 |
mVpp |
3 |
| Output-Hoge Rx LOS |
VROH |
2.0 |
|
Vcc+0.3 |
V |
2 |
| Output-Lage Rx LOS |
VROL |
0 |
|
0,8 |
V |
2 |
Nota's:
1. TD+ /are intern AC aan differentiële beëindiging 100Ω binnen de module wordt gekoppeld die.
2. De Txfout en Rx LOS zijn open collectoroutput, die met 4.7k aan weerstanden 10kΩ op de gastheerraad zou moeten worden uitgetrokken. Trek voltage tussen 2.0V en Vcc+0.3V uit.
3.RD+/- de output is intern gekoppeld AC, en zou met 100Ω (verschil) bij de gebruiker SERDES moeten worden geëindigd.
Producteigenschappen
1. 10G, 8G, 4G, 3G, 2.5G, 1.25G, 155m al tarief
2. SFP+, XFP, SFP, SFF, CSFP, ZIJN KLANTGERICHT
3. Volkomen compatibel met beroemde schakelaar, ZTE HUAWEI enz.
4. DDM
5. Keus van Enige wijze, muli-wijze
6. Keus van dubbele vezel LC, enige vezel SC/LC
7. Lage machtsconsumptie en hoog sensitivily
8. Programmeerbaar van geen lichte alarmfunctie
9. Het naleven ROHS-norm
10. De het werk temperatuur is omhoog van -40c aan ~+85c
11. Voldoend aan Klasse 1 Laser, en de vereisten van iec60825-1
12. Het etiket kan volgens de eisen van de klant worden aangepast
13. Het uitstekende kenmerk van het overclocking
Toepassingen
●Gigabit Ethernet
●Vezelkanaal
●Schakelaar om interface te schakelen
●Geschakelde backplane toepassingen
●Router/Serverinterface
●Andere Optische Verbindingen
