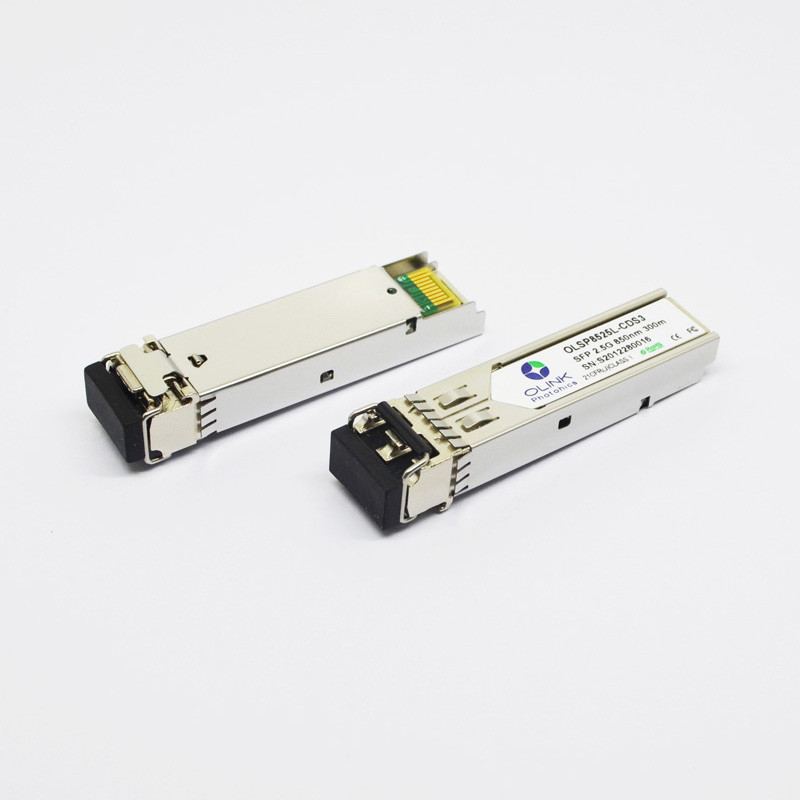

2.5G multiwijze 850nm 300m van de de Zendontvangermodule van SR SFP het Generische Compatibele systeem

2.5G Multi-mode 850nm 300m van de de Zendontvangermodule van SR SFP het Generische compatibele systeem

Deze volgzame 2.5G 850nm 300m SFP zendontvanger van MSA verstrekt productie 2.5GBase-SX tot 550m over multi-mode vezel (MMF) gebruikend een golflengte van 850nm via een LC-schakelaar. Het wordt gebouwd volgens MSA-normen en uniek in series vervaardigd en het gegeven-verkeer en de toepassing getest om ervoor te zorgen dat zij in uw netwerk foutloos zullen integreren.

Producteigenschappen

• Heet-pluggable SFP-voetafdruk
• Tot 2.5Gb/s-gegevens - verbindingen
• Volgzaam met de norm van SFP MSA
• de laserzender van 850nm VCSEL en InGaAs-SPELDontvanger
• Tot 300m op 50/125µm MMF
• Enige 3.3V-voeding
• Steun Digitale Kenmerkende Controleinterface
• Duplexlc-schakelaar
• Lage machtsdissipatie
• De metaalbijlage verstrekt lagere EMI
• Volgzaam en Loodvrije ROHS

Elektrokenmerken (BOVENKANT (C) = 0 tot 70 ℃, HOOGSTE =-40 (van I) aan 85 ℃, VCC = 3,13 tot 3,47 V)

Nota's:

1. TD+ /are intern AC aan differentiële beëindiging 100Ω binnen de module wordt gekoppeld die.

2. De Txfout en Rx LOS zijn open collectoroutput, die met 4.7k aan weerstanden 10kΩ op de gastheerraad zou moeten worden uitgetrokken. Trek voltage tussen 2.0V en Vcc+0.3V uit.

3.RD+/- de output is intern gekoppeld AC, en zou met 100Ω (verschil) bij de gebruiker SERDES moeten worden geëindigd.

Optische Kenmerken (BOVENKANT (C) = 0 tot 70 ℃, HOOGSTE =-40 (van I) aan 85 ℃, VCC = 3,13 tot 3,47 V)

Nota's:

1. Gemeten bij 2.5Gb/s met PRBS 223 ^{– 1} NRZ-testpatroon.

2.Unfiltered, met een PRBS 223^-1 testpatroon @2.5Gbps wordt gemeten die

3.Measured bij 2.5Gb/s met PRBS 223 ^{– 1} NRZ-testpatroon voor BER < 1x10="">-10

Productomschrijvingen

OLSP8525L-CDS3 van Olinkcom is een krachtige kleine module van SFP van de vormfactor pluggable voor de periodieke optische datacommunicaties van 2.5Gb/s zoals de toepassing van SDH STM-16 I-16/SONET oc-48 SR-1/2x Fibre Channel. Deze SFP-zendontvangermodule verstrekt 300m transmissieafstand over multimode vezel bij een nominale golflengte van 850nm. De zendersectie neemt een laser van 850nm op VCSEL die een klasse 1 laser volgzaam volgens Internationale VeiligheidsnormCEI 60825 is. De ontvangerssectie gebruikt een de SPELDfotodiode van hoge snelheidsingaas (PD) en trans-impedantievoorversterker. De de modulereeks van 2.5Gb/s SFP is volledig volgzaam met SFP-multi-Sourcingsovereenkomst (MSA) en sff-8472.

Toepassingen

De schakelaars en de routers van SDH STM-16
SONET oc-48 schakelaars en routers
2x Fibre Channel
Andere Optische Verbindingen
