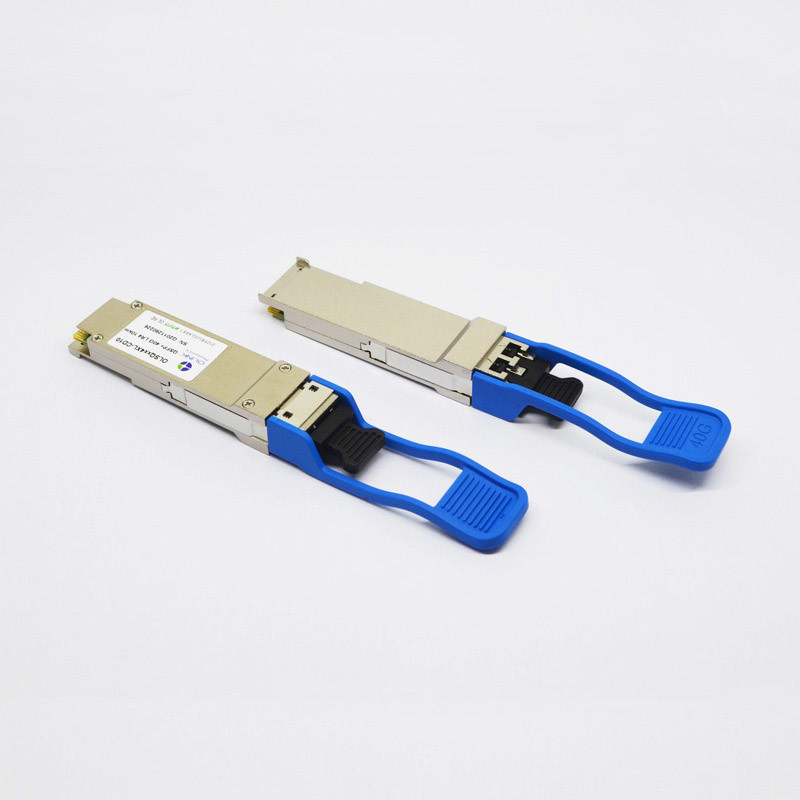

De Compatibele 40GBASE-LR4 QSFP+ Optica van Cisco Meraki doctorandus in de letteren-qsfp-40g-LR4 (SMF, CWDM 1271~1331nm, LC, DDM)
40G QSFP+ LR4 10km
Deze zendontvanger van 40GBASE-LR4 QSFP+ is compatibel met de netwerkapparatuur en het equivalent van Cisco Meraki aan Meraki doctorandus in de letteren-qsfp-40g-LR4. Het is geprogrammeerd en getest om met Meraki-datacentrumschakelaars, routers, NICs en andere optische vervoerapparaten in 40G Ethernet en de toepassing van high-performance computingsnetwerken te werken. Het verstrekt een ideale vervanging aan OEM zendontvanger aan veel minder prijs. Dit equivalent doctorandus in de letteren-qsfp-40g-LR4 bevat een Duplexschakelaar van LC voor de optische interface en een 38 speldschakelaar voor de elektrointerface.
Eigenschappen
• Functioneel identiek aan Meraki doctorandus in de letteren-qsfp-40g-LR4
• Hoge Kanaalcapaciteit: 40 Gbps per optica
• Tot 10km verbindingen op enige wijzevezel
• 4 CWDM kanaliseert 1271, 1291,1311 en 1331nm
• Elektrisch heet-swappable
• Volgzaam met IEEE 802.3ba 40GBASE-LR4
• Machtsdissipatie < 3="">
• Steunen Digitale Diagnostiek Controle
• RoHS6 Volgzaam
Geadviseerde Exploitatievoorwaarden en Voedingvereisten
| Parameter |
Symbool |
Min. |
Typisch |
Maximum |
Eenheid |
Nota |
| Werkende Gevaltemperatuur |
BOVENKANT |
0 |
|
70 |
℃ |
|
| Voedingvoltage |
VCC |
3.1 |
3.3 |
3.47 |
V |
|
| Datasnelheid, elke Steeg |
|
|
10.3125 |
|
Gb/s |
|
| Hoge het Voltage van de controleinput |
|
2 |
|
VCC |
V |
|
| Lage het Voltage van de controleinput |
|
0 |
|
0,8 |
V |
|
| Verbindingsafstand met G.652 |
D |
|
|
10 |
km |
|
Nota's:
1. Volgzaam met 40G Ethernet. Compatibel systeem met 1/10 Gigabit Ethernet en 1/2/4/8/10G Fibre Channel.
2. Getest met een PRBS 231-1 testpatroon.
3. Per 40GBASE-LR4, IEEE 802.3ba.
Optische Kenmerken (BOVENKANT (C) = 0 tot 70 ℃, VCC = 3,13 tot 3,47 V)
| Parameter |
Symbool |
Min |
Typisch |
Maximum |
Eenheid |
Nota's |
| Golflengtetaak |
L0 |
1264.5 |
1271 |
1277.5 |
NM |
|
| L1 |
1284.5 |
1291 |
1297.5 |
NM |
|
| L2 |
1304.5 |
1311 |
1317.5 |
NM |
|
| L3 |
1324.5 |
1331 |
1337.5 |
NM |
|
| Zender |
| De zijverhouding van de Wijzeafschaffing |
SMSR |
30 |
|
|
dB |
|
| Totale Gemiddelde Lanceringsmacht |
PT |
|
|
8.3 |
dBm |
|
| Gemiddelde Lanceringsmacht, elke Steeg |
PAVG |
-7 |
|
2.3 |
dBm |
|
| Optische Modulatieomvang (OMA), elke Steeg |
POMA |
-4 |
|
3.5 |
dBm |
1 |
| Verschil in Lanceringsmacht tussen om het even welke twee Stegen (OMA) |
Ptx, verschil |
|
|
6.5 |
dB |
|
| Lanceringsmacht in OMA minus Zender en Verspreidingssanctie (TDP), elke Steeg |
|
-4.8 |
|
|
dBm |
|
| TDP, elke Steeg |
TDP |
|
|
2.6 |
dB |
|
| Uitstervenverhouding |
ER |
3.5 |
|
|
dB |
|
| Relatief Intensiteitslawaai |
RIN |
|
|
-128 |
dB/Hz |
12dB bezinning |
| De optische Tolerantie van het Terugkeerverlies |
TOL |
|
|
20 |
dB |
|
| Zenderreflectiecoëfficiënt |
Rechts |
|
|
-12 |
dB |
|
|
Het Maskerdefinitie van het zenderoog
{X1, X2, X3, Y1, Y2, Y3}
|
|
{0,25, 0,4, 0,45, 0,25, 0,28, 0,4} |
|
|
| Gemiddelde Lanceringsmacht VAN Zender, elke Steeg |
Poff |
|
|
-30 |
dBm |
|
| Ontvanger |
| Schadedrempel, elke Steeg |
THd |
3.4 |
|
|
dBm |
2 |
| Het totale Gemiddelde ontvangt Macht |
|
|
|
8.3 |
dBm |
|
| Het gemiddelde ontvangt Macht, elke Steeg |
|
-13.7 |
|
2.3 |
dBm |
|
| Ontvangersreflectiecoëfficiënt |
Rr |
|
|
-26 |
dB |
|
| Ontvangersgevoeligheid (OMA), elke Steeg |
SEN |
|
|
-11.5 |
dBm |
|
| Beklemtoonde Ontvangersgevoeligheid (OMA), elke Steeg |
|
|
|
-9.6 |
dBm |
3 |
| Verschil in Receive Macht tussen om het even welke twee Stegen (OMA) |
Prx, verschil |
|
|
7.5 |
dB |
|
| LOS beweert |
LOSA |
-30 |
|
|
dBm |
|
| LOS Deassert |
LOSD |
|
|
-14 |
dBm |
|
| LOS Hysterese |
LOSH |
|
1 |
|
dB |
|
| Ontvangers Elektro 3 dB hogere Scheidingsfrequentie, elke Steeg |
FC |
|
|
12.3 |
GHz |
|
| Voorwaarden van de Gevoeligheidstest van de Spanningsontvanger (Nota 5) |
| De verticale Sanctie van de Oogsluiting, elke Steeg |
|
|
1.9 |
|
dB |
|
| Beklemtoond Oog J2 Jitter, elke Steeg |
|
|
0,3 |
|
UI |
|
| Beklemtoond Oog J9 Jitter, elke Steeg |
|
|
0,47 |
|
UI |
|
Nota's:
1. Zelfs als TDP < 0="">
2. De ontvanger zal kunnen, zonder schade, ononderbroken blootstelling aan een gemoduleerd optisch inputsignaal tolereren dat dit machtsniveau op één steeg heeft. De ontvanger moet niet correct bij deze inputmacht werken.
3. Gemeten die met het signaal van de conformiteitstest bij ontvanger voor BER wordt ingevoerd = 1x10-12.
4. De de sluitingssanctie van het MVerticaloog en het beklemtoonde oog jitter zijn beproevingsomstandigheden om beklemtoonde ontvangersgevoeligheid te meten. Zij zijn geen kenmerken van de ontvanger.
Naleving
IEC/EN 61000-4-2, CEI-60825
FDA 21CFR 1040,10 en 1040,11
RoHS, sff-8436, IEEE802.3ba
