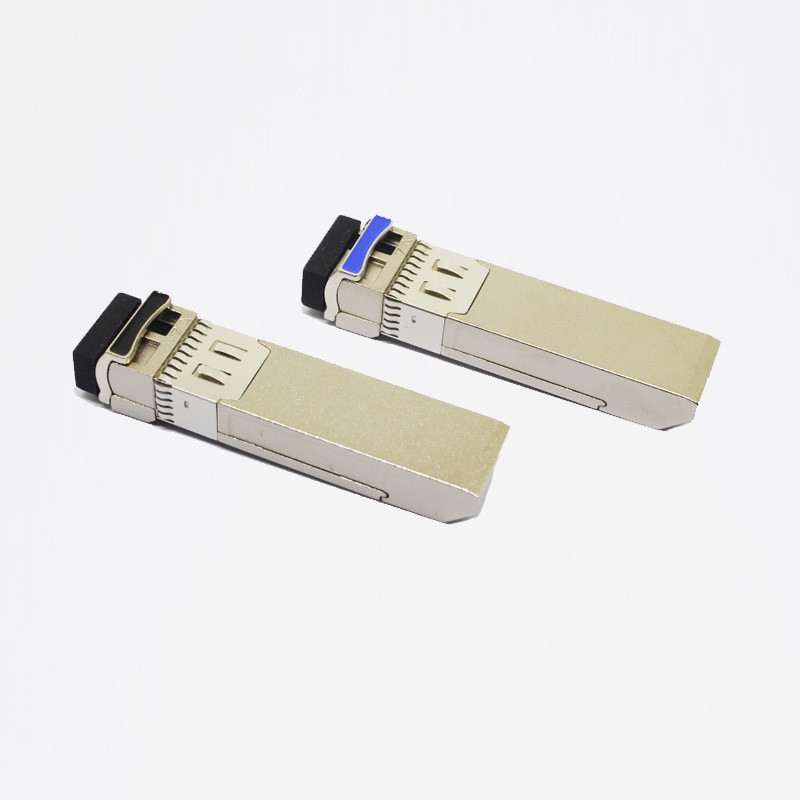

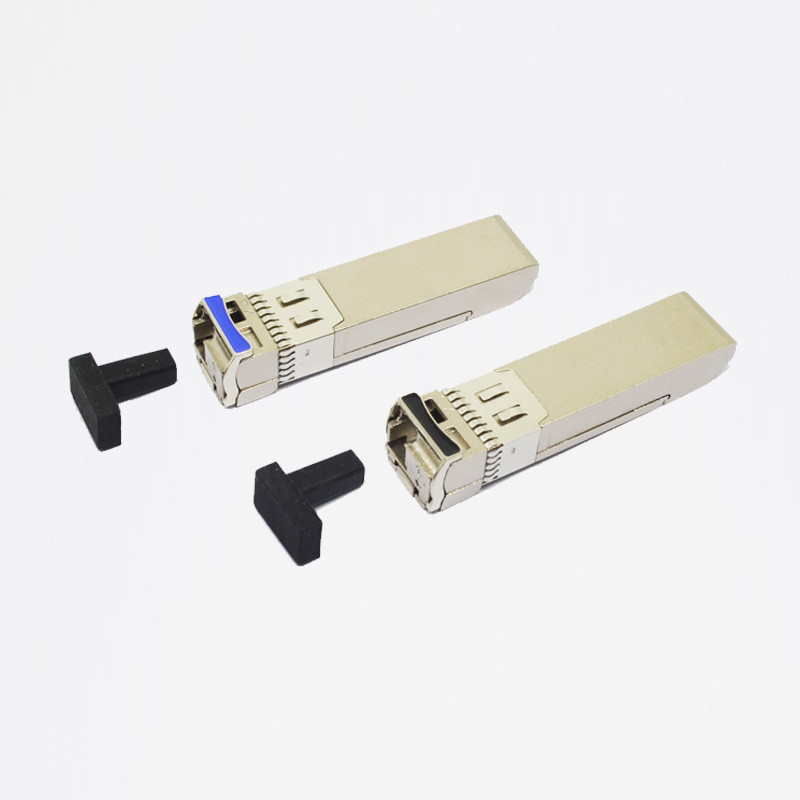

25gbase-BX BiDi SFP28 1270nm/1330nm & 1330nm/1270nm 10km Optische Zendontvangermodule

Absolute Maximumclassificaties

Parameter	Symbool	Min.	Max.	Eenheid	Nota
Leveringsvoltage	Vcc	-0.5	4.0	V
Opslagtemperatuur	Ts	-40	85	°C
Relatieve Vochtigheid	Relatieve vochtigheid	0	85	%

Nota: De spanning meer dan de maximum absolute classificaties kan permanente schade aan de module veroorzaken

Gereral Werkende Kenmerken

Parameter	Symbool	Min.	Type	Max.	Eenheid	Nota
Datasnelheid			25.78		Gb/s
Leveringsvoltage	Vcc	3.13	3.3	3.47	V
Leveringsstroom	Icc			450	mA
Werkende Gevaltemperaturen.	Tc	0		70	°C

Elektro Input-output Kenmerken

Parameter		Symbool	Min.	Type	Max.	Eenheid	Nota
Zender
Verschil. de schommeling van het inputvoltage			120		820	mVpp	1
Tx maakt input onbruikbaar	H	VIH	2.0		Vcc+0.3	V
Tx maakt input onbruikbaar	L	VIL	0		0,8	V
De output van de Txfout	H	VOH	2.0		Vcc+0.3	V	2
De output van de Txfout	L	Volume	0		0,8	V	2
Inputverschil. Impedantie		Zin		100		Ω

Parameter		Symbool	Min.	Type	Max.	Eenheid	Nota
Ontvanger
Verschil. de schommeling van het outputvoltage			340	650	800	mVpp	3
Rxlos Output	H	VOH	2.0		Vcc+0.3	V	2
Rxlos Output	L	Volume	0		0,8		2

Nota 1) TD+ /are intern AC aan differentiële beëindiging 100Ω binnen de module wordt gekoppeld die.

Nota 2) De Txfout en Rx LOS zijn open collectoroutput, die met 4.7k aan weerstanden 10kΩ op de gastheerraad zou moeten worden uitgetrokken. Trek voltage tussen 2.0V en Vcc+0.3V uit.

Nota 3) RD+/- de output is intern gekoppeld AC, en zou met 100Ω (verschil) bij de gebruiker SERDES moeten worden geëindigd.

Optische Kenmerken

Parameter	Symbool	Min.	Type	Max.	Eenheid	Nota
Zender
Werkende Golflengte		1250	1270	1290	NM
Werkende Golflengte		1310	1330	1350	NM
Ave. (Toegelaten) outputmacht	Po	-3		5	dBm
Uitstervenverhouding	ER	3.5			dB
spectrale breedte (- 20dB)	Δλ			1	NM
Relatief Intensiteitslawaai	RIN			-130	dB/Hz
Verspreidingssanctie				3	dB

Parameter	Symbool	Min.	Type	Max.	Eenheid	Nota
Ontvanger
Werkende Golflengte			1330		NM
Werkende Golflengte			1270		NM
Beklemtoonde Ontvanger OMA Sensitivity	Psen			-13	dBm
Gemiddelde Ontvangersmacht	Pimax	-13.3		2	dBm
LOS beweert	Pa	-30			dBm
LOS DE-beweert	Pd			-12	dBm
LOS Hysterese	Pd-pa	0,5		5	dB

Producteigenschappen

●volgzaam aan sff-8402 voor SFP28-oplossing

●Digitale Kenmerkende Monitorinterface met sff-8472

●Hete pluggable SFP+-voetafdruk

●de zender van 1270nm/1330nm DFB

●Tot 25.78Gb/s-gegevens - verbindingen

●Toepasselijk voor 10Km SMF verbinding

●Hoge transmissiemarge

●Lage machtsconsumptie<1>

●Enige 3.3V-voeding

●Werkende gevaltemperatuur: Commercieel: 0 ~ +70℃

Toepassingen

●25.78 Gb/s kiezen steeg uit

●Andere optische verbindingen

Het opdracht geven van tot Informatie

Artikelnummer	Beschrijving

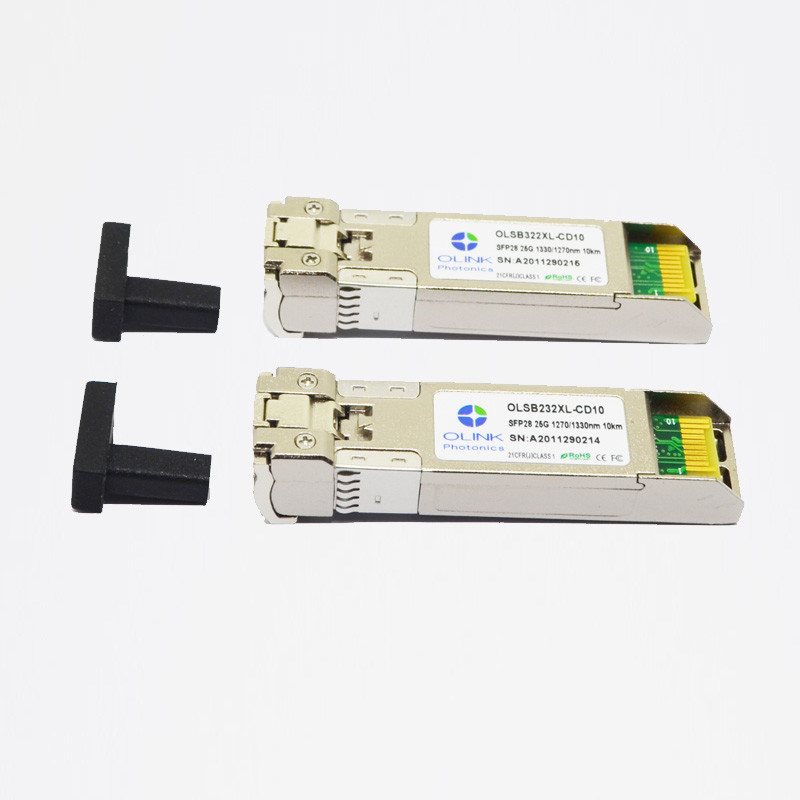

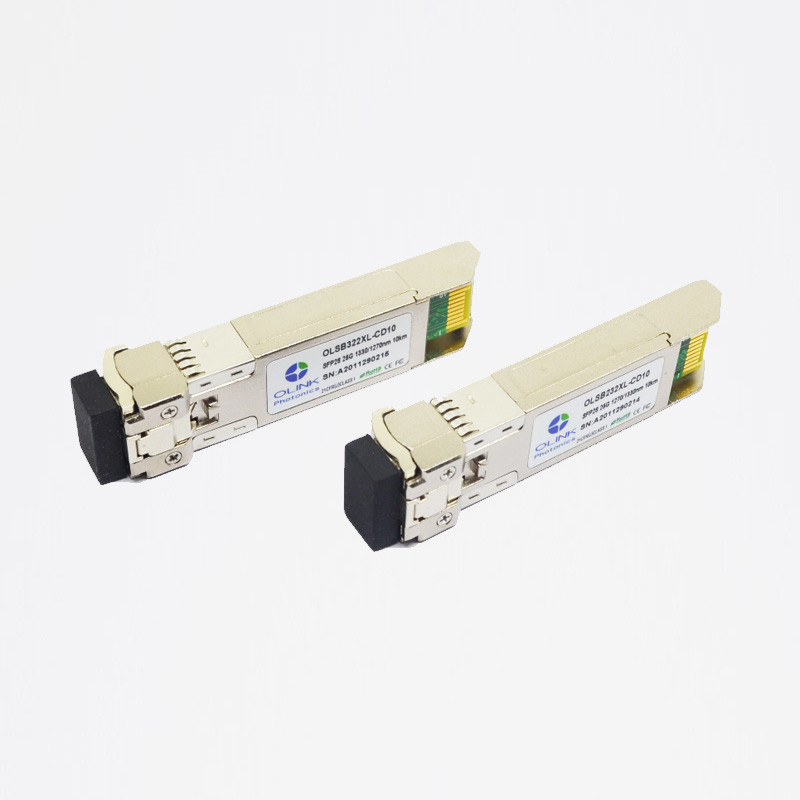

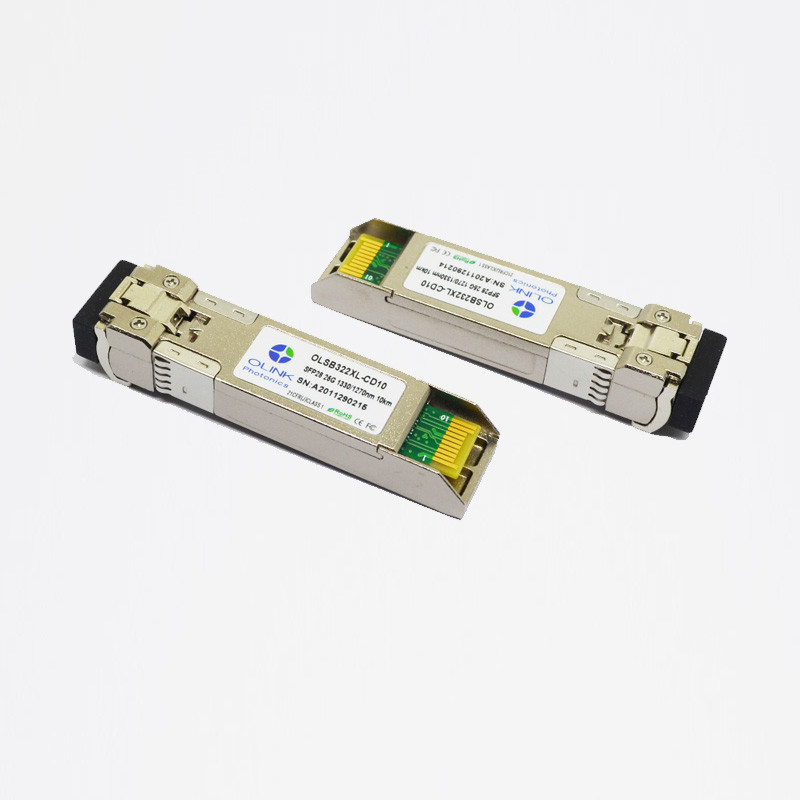

OLSB232XL-CD10	SFP28 LR 25.78G, 0~70℃, 1270/1330nm, BIDI 10Km
OLSB322XL-CD10	SFP28 LR 25.78G, 0~70℃, 1330/1270nm, BIDI 10Km

label:

Plaats van herkomst:	Shenzhen China
Merknaam:	OLKOPTO
Certificering:	RoHS FCC CE GS UL FDA etc
Modelnummer:	OLSB232XL-CD10

Min. bestelaantal:	1pc
Verpakking Details:	Individuele pakket of 10pcs/pallet of 20pcs/pallet
Levertijd:	3-5 werkdagen
Betalingscondities:	T/T of Netto 30 dagen
Levering vermogen:	80-120k per maand

Datasnelheid:	25.78Gb/s	Vormfactor:	SFP28
Golflengte:	1270/1330nm&1330/1270nm	Afstand:	10KM
Artikelnummer:	OLSB232XL-CD10	Compatibiliteit::	douane
DDM/DOM:	gesteund	Temperatuur:	0~70 °C
Hoog licht:	10km Optische Zendontvangermodule , 25gbase-BX Optische Zendontvangermodule , De Module van de BiDisfp28 Zendontvanger
