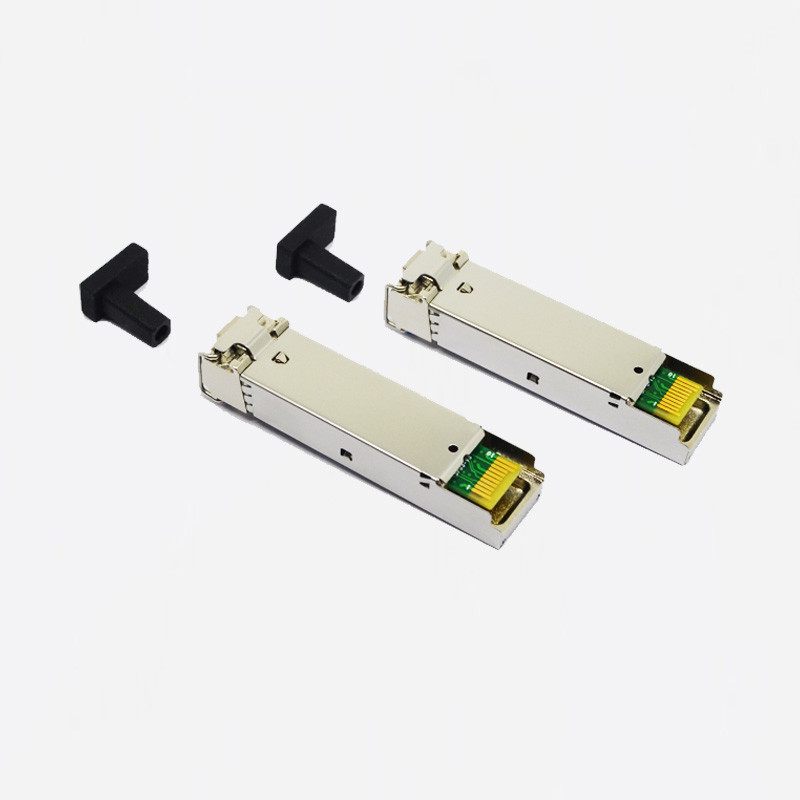

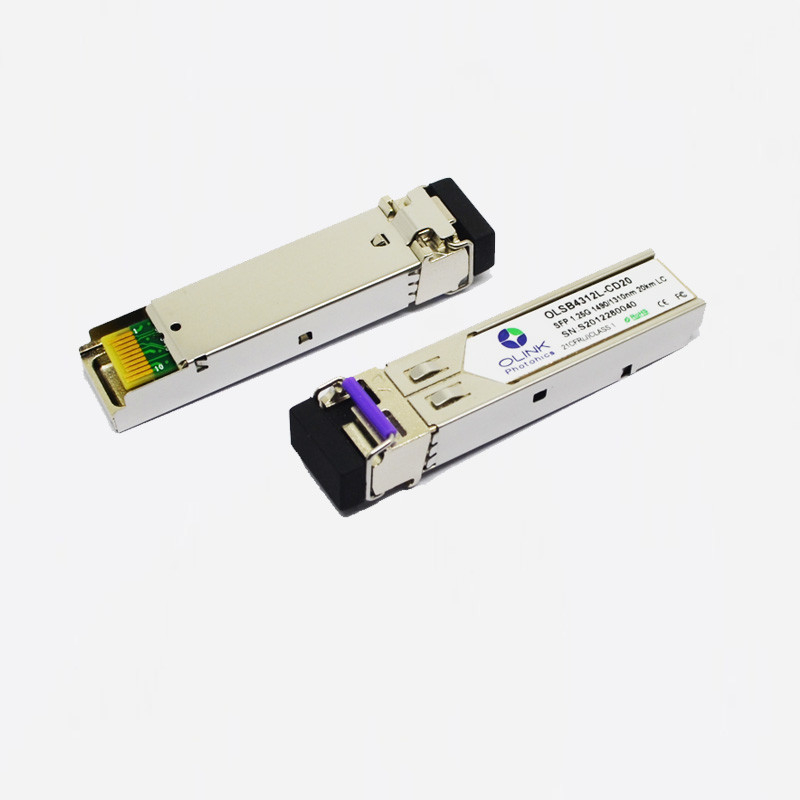

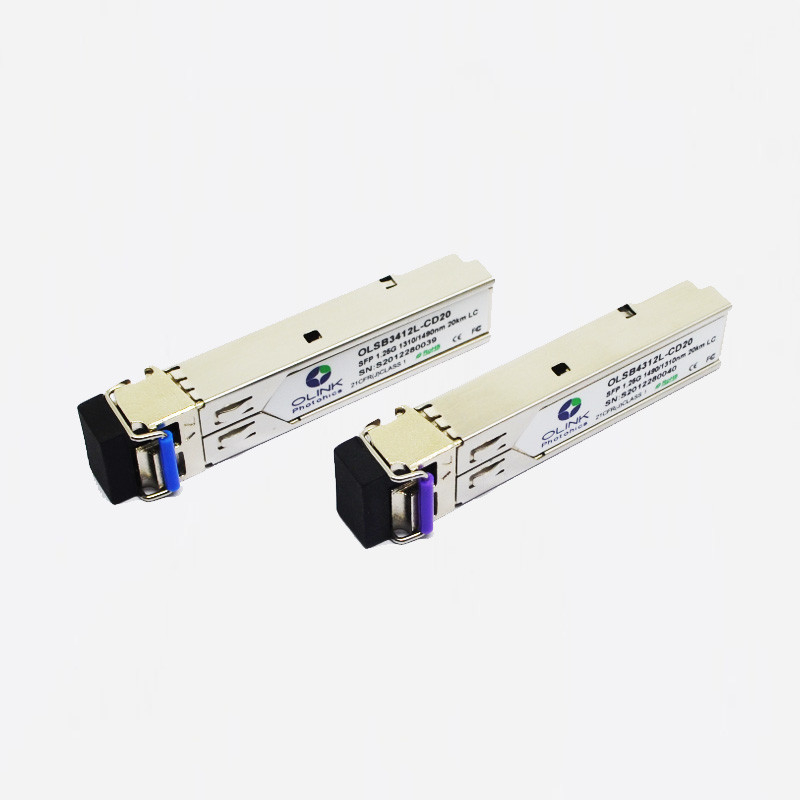

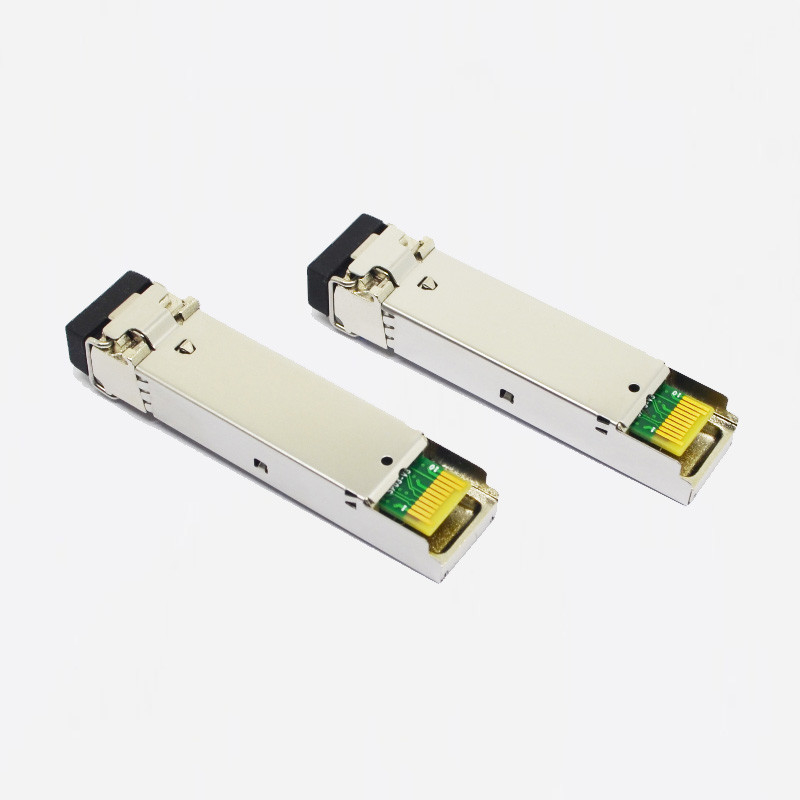

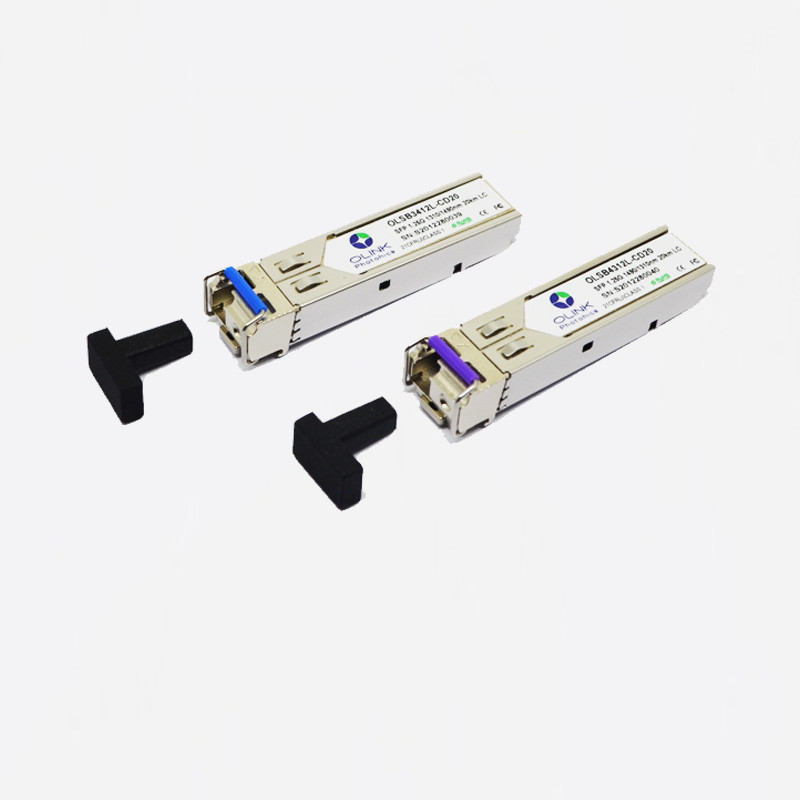

DOM LC SMF van 1000base-bx-D BiDi SFP 1490nm/1310nm 20km Zendontvangermodule
Productomschrijvingen
OLSB 34(43) 12L-CD20, van Olinkphotonics zendontvangers SFP-BIDI is hoge prestaties, bestaat de rendabele modules ondersteunend dubbele datasnelheid van 1.25Gbps/1.0625Gbps en 20km transmissieafstand met SMF.The-zendontvanger uit drie secties: een FP/DFB-laserzender, een SPELDfotodiode met een trans-impedantievoorversterker wordt geïntegreerd (TIA) en MCU-controleeenheid die. Alle modules stellen klasse I laser tevredenveiligheidsvoorschriften. De zendontvangers zijn compatibel met Multi-Source Overeenkomst van SFP (MSA) en sff-8472. Voor verdere informatie, gelieve te verwijzen naar SFP MSA.
Absolute Maximumclassificaties
| Parameter |
Symbool |
Min. |
Max. |
Eenheid |
Nota |
| Leveringsvoltage |
Vcc |
-0.5 |
4.0 |
V |
|
| Opslagtemperatuur |
TS |
-40 |
85 |
°C |
|
| Relatieve Vochtigheid |
Relatieve vochtigheid |
0 |
85 |
% |
|
Nota: De spanning meer dan de maximum absolute classificaties kan permanente schade aan de zendontvanger veroorzaken.
Algemene Werkende Kenmerken
| Parameter |
Symbool |
Min. |
Type |
Max. |
Eenheid |
Nota |
| Datasnelheid |
DR. |
|
1.25 |
|
Gb/s |
|
| Leveringsvoltage |
Vcc |
3.13 |
3.3 |
3.47 |
V |
|
| Leveringsstroom |
Icc5 |
|
|
220 |
mA |
|
| Werkende Gevaltemperaturen. |
Tc |
0 |
|
70 |
°C |
|
| Ti |
-40 |
|
85 |
|
Elektrokenmerken (BOVENKANT (C) = 0 tot 70 ℃, HOOGSTE =-40 (van I) aan 85 ℃, VCC = 3,13 tot 3,47 V)
| Parameter |
Symbool |
Min. |
Type |
Max. |
Eenheid |
Nota |
| Zender |
| Differentiële gegevensinvoerschommeling |
VIN, PP |
120 |
|
820 |
mVpp |
1 |
| Tx maakt input-Hoogte onbruikbaar |
VIH |
2.0 |
|
Vcc+0.3 |
V |
|
| Tx maakt input-Laagste punt onbruikbaar |
VIL |
0 |
|
0,8 |
V |
|
| Output-Hoge Txfout |
VOH |
2.0 |
|
Vcc+0.3 |
V |
2 |
| Output-Lage Txfout |
Volume |
0 |
|
0,8 |
V |
2 |
| Input differentiële impedantie |
Rin |
|
100 |
|
Ω |
|
| Ontvanger |
| De differentiële schommeling van de gegevensoutput |
Vout, pp |
340 |
650 |
800 |
mVpp |
3 |
| Output-Hoge Rx LOS |
VROH |
2.0 |
|
Vcc+0.3 |
V |
2 |
| Output-Lage Rx LOS |
VROL |
0 |
|
0,8 |
V |
2 |
Nota's:
1. TD+ /are intern AC aan differentiële beëindiging 100Ω binnen de module wordt gekoppeld die.
2. De Txfout en Rx LOS zijn open collectoroutput, die met 4.7k aan weerstanden 10kΩ op de gastheerraad zou moeten worden uitgetrokken. Trek voltage tussen 2.0V en Vcc+0.3V uit.
3.RD+/- de output is intern gekoppeld AC, en zou met 100Ω (verschil) bij de gebruiker SERDES moeten worden geëindigd.
Producteigenschappen
●Steunen1.25gbps/1.0625gbps bitrate
●Tweerichtingslc-schakelaar
●Hete pluggable SFP-voetafdruk
●1310nm vriespunt-de fotodetector van de laserand1490nm SPELD
●de laser van 1490nm DFB en 1310nm-de detector van de SPELDfoto
●Lage machtsconsumptie, < 0="">
●Digitale Kenmerkende Monitorinterface
●Volgzaam met SFP MSA en sff-8472
●Zeer lage EMI en uitstekende ESD bescherming
●Werkende gevaltemperatuur:
Commerical: 0 tot 70 °C
Toepassingen
●Gigabit Ethernet
●Vezelkanaal
●Schakelaar om interface te schakelen
●Geschakelde backplane toepassingen
●Router/Serverinterface
●Andere Optische Verbindingen
