De Compatibele 40G QSFP+ Zendontvanger Sr4 850nm 150m van Cisco de Multiwijze van Mpo

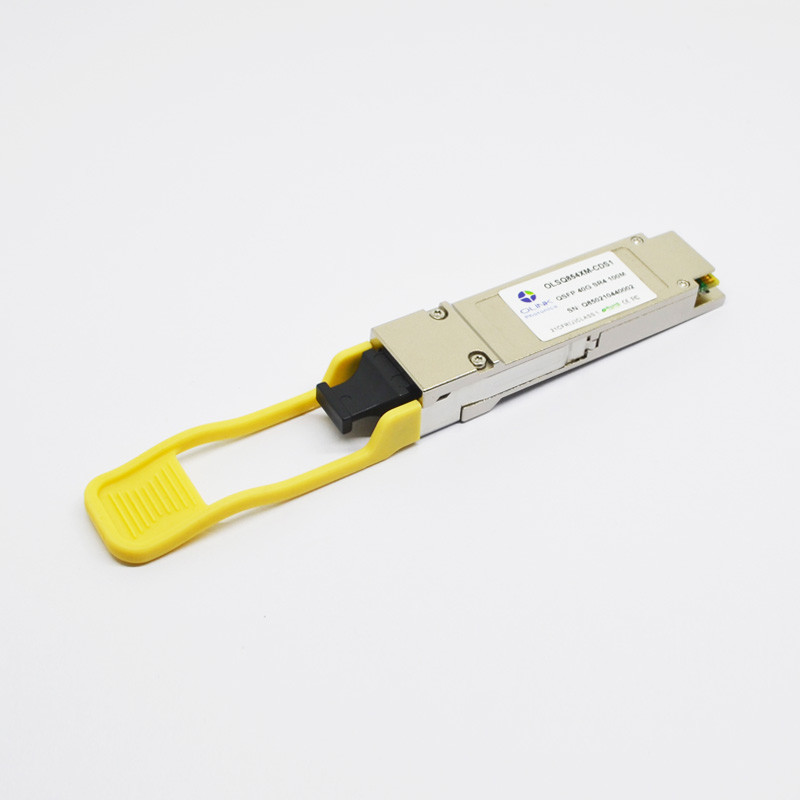

Cisco qsfp-40g-SR4 Compatibele 40G QSFP+ SR4 850nm 150m Optische de Zendontvangermodule van MPO
Productomschrijving
Deze zendontvanger is volgzaam met QSFP+ MSA, IEEE 802.3ba 40GBASE-SR4 en doorbraak volgens norm 4x10GBASE-SR. De digitale diagnostiekfuncties zijn ook beschikbaar via de I2C-interface, zoals die door QSFP+ MSA worden gespecificeerd, toegang tot werkende parameters in real time te verlenen. Met deze eigenschappen, dit gemakkelijk te installeren, is de hete swappable zendontvanger geschikt om in diverse toepassingen, zoals datacentra, campus en gegevens verwerkende netwerken, interconnecties binnen en tussen schakelaars, routers, NICs en vervoersmateriaal worden gebruikt.
Absolute Maximumclassificaties
| Parameter |
Symbool |
Min. |
Max. |
Eenheid |
Nota |
| Leveringsvoltage |
Vcc |
-0.5 |
3.6 |
V |
|
| Opslagtemperatuur |
TS |
-40 |
85 |
°C |
|
| Relatieve Vochtigheid |
Relatieve vochtigheid |
0 |
85 |
% |
|
| Schadedrempel, per Steeg |
DT |
3.4 |
|
dBm |
|
Nota: De spanning meer dan de maximum absolute classificaties kan permanente schade aan de zendontvanger veroorzaken.
Algemene Werkende Kenmerken
| Parameter |
Waarde |
Eenheid |
Nota |
| De Factor van de modulevorm |
QSFP+ |
|
|
| Aantal Stegen |
4 Tx en 4 Rx |
|
|
| Maximumgeaggregeerde gegevenstarief |
42.0 |
Gb/s |
|
| Maximumdatasnelheid per Steeg |
10.3125 |
Gb/s |
|
| Gesteunde protocollen |
De typische toepassingen omvatten 40G Ethernet, Infiniband, Fibre Channel, SATA/SAS3 |
|
|
| Elektrointerface en speld-uit |
38-speld randschakelaar, speld-uit zoals die door QSFP+ MSA wordt bepaald |
|
|
| Beheersinterface |
Periodiek, op i2C-Gebaseerd, 400 kHz maximumfrequentie |
|
|
| Parameter |
Symbool |
Min |
Type |
Maximum |
Eenheden |
Nota |
| Bitrate per Steeg |
BR |
|
10.3125
|
|
Gb/sec |
1 |
| Bitfoutenverhouding |
BER |
|
|
1e-12
|
|
2
|
| Afstand op OM3 MMF (CDS1) |
D1 |
|
|
100 |
meters |
3
|
| Afstand op OM4 MMF (CDS1) |
D2 |
|
|
150 |
meters |
3 |
Nota's:
1. Volgzaam met 40G Ethernet. Compatibel systeem met 1/10 Gigabit Ethernet en 1/2/4/8/10G Fibre Channel.
2. Getest met een PRBS 231-1 testpatroon.
3. Per 40GBASE-SR4, behoort IEEE 802.3ba, tot artikelnummer: OLSQ854XM-CDS1
Producteigenschappen
●Steunen 9,95 aan 10.3125Gb/s-bitrate per Kanaal
●Vier-kanaal, de vergaarbak van 1x12 MPO
●Hete pluggable QSFP+-vormfactor
●De serietechnologie van VCSEL 850nm
●Toepasselijk voor 100m op OM3 MMF, 150mon OM4 MMF.
●Ingebouwde digitale kenmerkende functies
●Lage machtsconsumptie, < 1="">
●Unretimedxlppi elektrointerface
●Werkende gevaltemperatuur: 0°C aan 70 °C
