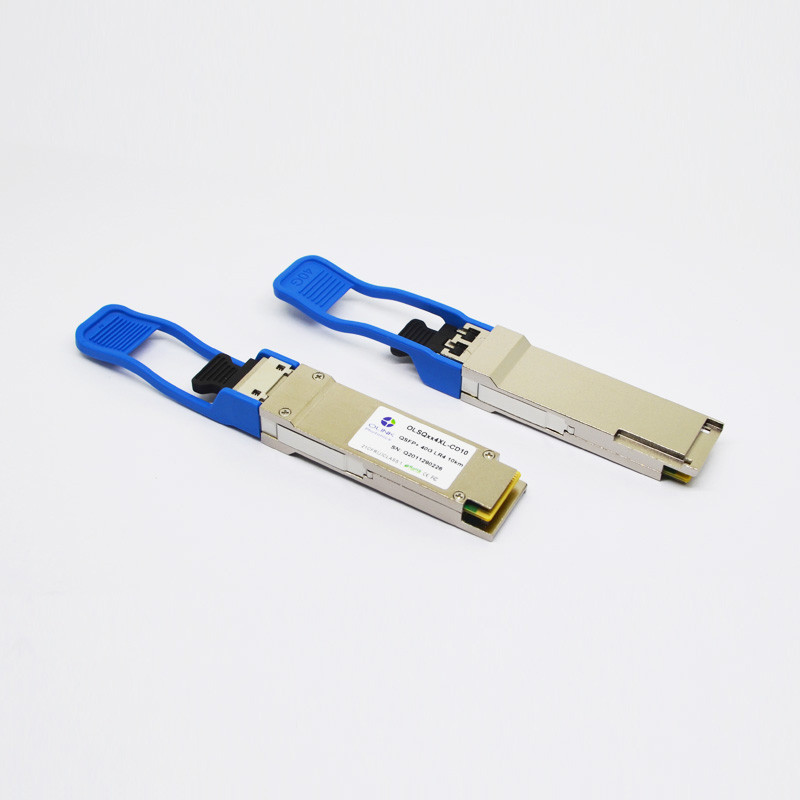

DOM QSFP+ MPO van 40G 2km 10km Zendontvangerlr4 PSM MikroTik Compatibel systeem
MikroTik Compatibele QSFP+ 40G LR4 PSM 1270~1330nm MPO 2km/10km DOM MPO Zendontvanger
Producteigenschappen
●Van de vier-kanaal de modules full-duplexzendontvanger
●Transmissiedatasnelheid tot 11.2Gbit/s per kanaal
●Tot 2km transmissie van enige wijzevezel
●Lage machtsconsumptie <2>
●Werkende gevaltemperatuur
0℃~70℃
●3.3V voedingvoltage
●Volgzame RoHS 6
●Hete Pluggable QSFP-vormfactor
●Enige MPO-schakelaarvergaarbak
●Ingebouwde digitale kenmerkende functie
Toepassingen
●InfiniBand QDR, Ddr en STR
●40G Ethernet
●Merkgebonden Hoge snelheidsinterconnecties
●Datacentrum
Productomschrijvingen
OLSQxx4XL-CD02 van Olinkcom is een vier-Kanaal, Pluggable, Parallelle, Vezeloptische QSFP+-Zendontvanger voor InfiniBand QDR/DDR/SDR, 10G/8G/4G/2G-vezelkanaal. en SAS Toepassingen. De QSFP-full-duplex optische module biedt onafhankelijke 4 aan overbrengt en ontvangt kanalen, elk geschikt voor 10.3Gbps-verrichting voor een complex
datasnelheid die van 40Gbps 2km enige wijzevezel gebruiken. Deze modules worden ontworpen om over de enige systemen van de wijzevezel te werken gebruikend de laserserie van 1310nm DFB. Een kabel van het optische vezellint met een MPO/MTPTM-schakelaar kan in de QSFP-modulevergaarbak worden gestopt. QSFP+ PSM LR4 is één soort parallelle zendontvanger die verhoogde havendichtheid en de totale besparing van systeemkosten verstrekt.
Optische Kenmerken (BOVENKANT (C) = 0 tot 70 ℃, VCC = 3,13 tot 3,47 V)
| Parameter |
Symbool |
Min. |
Type |
Max. |
Eenheid |
Nota |
| Zender |
| Werkende Golflengte |
λc |
1270 |
1310 |
1350 |
NM |
|
| Ave. outputmacht |
BEDEK |
-5.2 |
|
+1 |
dBm |
|
|
Verschil in lanceringsmacht
tussen om het even welke twee stegen (OMA)
|
DL |
|
|
5 |
dB |
|
| Uitstervenverhouding |
ER |
3.5 |
|
|
dB |
|
| Piekmacht, elke steeg |
Pp |
|
|
4 |
dBm |
|
| Verspreidingssanctie, elke steeg |
TDP |
|
|
3.5 |
dB |
|
|
Gemiddelde lanceringsmacht van WEG
zender, elke steeg
|
POFF |
|
|
-30 |
dB |
|
|
De coördinaten van het oogmasker:
X1, X2, X3, Y1, Y2, Y3
|
SPECIFICATIEwaarden
0,23, 0,34, 0,43, 0,27, 0,35, 0,4
|
Klapverhouding =
5x10-5
|
| Ontvanger |
| Werkende Golflengte |
λc |
1270 |
|
1350 |
NM |
|
| Beklemtoonde ontvangersgevoeligheid in OMA (OLSQ854XM-CDS1) |
PSEN1 |
|
|
-11.5 |
dBm |
1 |
| Het gemiddelde ontvangt Macht, elke steeg |
BEDEK |
-11 |
|
+2.4 |
dBm |
|
| Ontvangersreflectiecoëfficiënt |
Rrx |
|
|
-12 |
dB |
|
| LOS beweert |
Pa |
-30 |
|
|
dBm |
|
| LOS DE-beweert |
Pd |
|
|
-15 |
dBm |
|
| LOS Hysterese |
Pd-pa |
0,5 |
|
|
dB |
|
Meer details van onze producten:
Hoge Betrouwbare Optische Componenten en Uitstekend Ontwerp
1.DLB laser en SPELDfotodiode
- Lange transmissieafstand.
- Hoge snelheid en prestaties
2.Thick gouden Vinger
- Stabiele verrichting
- De herhaalde stop en sluit af
3.Plating hard Gouden Shell
- Goede hittedissipatie
- Kan niet gemakkelijk worden misvormd
- Anti-elektromagnetische interferentie
Rendabele en Betrouwbare Transmissie
- De lage machtsconsumptie en de lage latentie staan uw netwerkapparaten toe om efficiënt te werken
- DOM de functie steunt controle in real time voor zendontvangerstatus.
Uitvoerige Prestatietest met ons Geavanceerd Materiaal
- Verklaard en getest op het automatische systeem voor kwaliteitscontrole, om de hoge prestaties in de daadwerkelijke werkomgeving te verzekeren. Volledig Getest voor verenigbaarheid in onze aangepaste schakelaars.
Onze Verpakking & Etikettering:
- Antistatische doos
- Individueel pakket
- 10pcs/pallet
- 20pcs/pallet
Onze alle modules hebben 3 jaar garantie!
